Измеритель влажности и температуры ИВИТ-М.Е.-1-РАИ-Н1

Кратко о модели: Измеритель влажности и температуры ИВИТ-М.Е.-1-РАИ-Н1

Прибор использует емкостной датчик влажности, в котором в качестве чувствительного элемента применён специализированный полимерный слой, адсорбирующий влагу из воздуха; по мере повышения относительной влажности полимер впитывает больше влаги, а при её снижении - теряет, при этом стабильность показаний сохраняется в пределах температур 5…60°С и относительной влажности 20…80%. Изготовителем является Рэлсиб НПП.

Длительная экспозиция сенсора при относительной влажности выше 80% вызывает смещение его характеристик в сторону увеличения. После восстановления нормального уровня влажности параметры со временем возвращаются к исходному состоянию, при этом контакт с летучими химическими веществами может привести к необратимому ухудшению рабочих свойств; подробные рекомендации по эксплуатации и интеграции публикуются в разделе датчики влажности и температуры.

Ключевые особенности

Благодаря полимерному чувствительному слою прибор однозначно реагирует на изменения влажности, при этом стоит учитывать необходимость регулярной проверки состояния сенсора и корректной интеграции интерфейсов.

• Емкостный датчик со специализированным полимерным покрытием, аккумулирующим влагу из воздушной среды;
• Стабильные показатели в диапазоне температур 5…60°С и при относительной влажности 20…80%;
• При длительном воздействии влажности свыше 80% наблюдается сдвиг параметров с последующим постепенным восстановлением после нормализации условий;
• Высокая чувствительность к летучим химическим соединениям - их контакт способен вызвать необратимое снижение характеристик;
• Выпускается в канальном исполнении (см. комплектацию).

Где применяется

Прибор предназначен для контроля относительной влажности и температуры в канальных системах вентиляции. Он также применяется для мониторинга микроклимата в системах климат-контроля и технологических воздуховодах, что позволяет включать его в состав автоматизированных систем управления параметрами воздуха.

• Контроль относительной влажности и температуры воздуха в канальных системах вентиляции;
• Мониторинг микроклимата в системах климат-контроля и технологических воздуховодах;
• Использование в составе автоматизированных систем контроля параметров воздуха.

Комплект поставки:

1. Измеритель относительной влажности и температуры ИВИТ-М.Е.-1-РАИ-Н1 канальный без штуцера - 1 шт.;
2. Программа-конфигуратор ПО Ивит-М (Config–ivit.exe нужно скачать на сайте самостоятельно) - 1 шт;
3. Инструкция по эксплуатации и паспорт;
4. Методика поверки - 1 экз.

Описание микропроцессорного измерителя температуры и влажности ИВИТ-М.Е.-1-РАИ-Н1:

Измеритель влажности и температуры ИВИТ-М.Е.-1-РАИ-Н1 канальный без штуцера предназначен для контроля относительной влажности и температуры в газообразных средах систем отопления и кондиционирования (HVAC), при расстойке теста в хлебопекарнях, в процессах сушки макаронных изделий, древесины, глины, в инкубаторах, а также в климатических камерах, холодильниках, морозильниках.

В Ивит-М.Е используются разъемы, позволяющие подключать их к внешним линиям без вскрытия корпуса и нарушения пломбировки.

Серия измерителей влажности и температуры Ивит-М.Е оснащена цифровым выходом Ethernet (стандарт IEEE 802.3Х) c возможностью подключения к локальной и глобальной информационной сети Internet. На программном уровне прибор имеет поддержку стека TCP/IP с реализацией прикладных протоколов:

• ICMP(ping-запросы);
• Modbus TCP/IP (Modbus–сервер);
• DNS-клиент;
• SMPT(отправка почтовых сообщений);
• РОР3 (получение почты);
• NTP (синхронизация системного времени).

  Внесен в Госреестр СИ РФ под № 53527-18.

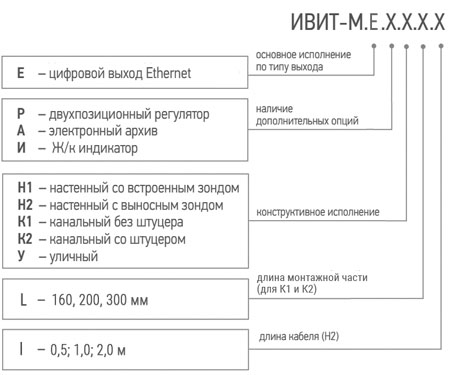

Расшифровка датчика:

Отличительные особенности измерителя температуры и влажности ИВИТ-М.Е.-1-РАИ-Н1:

• Интегрированный интерфейс Ethernet (стандарт IEE 802.3X);
• Степень защиты корпуса первичного преобразователя: IP40;
• Степень защиты корпуса вторичного преобразователя: IP54;
• Поддержка стека TCP/IP на программном уровне с реализацией прикладных протоколов: ICMP (ping–запросы), Modbus TCP/IP (Modbus–сервер), DNS–клиент, SMTP (отправка почтовых сообщений), РОР3 (получение почты), NTP (синхронизация системного времени;
• Взаимозаменяемый чувствительный элемент;
• Диапазон измерения: -40…+50°С, 5...95% отн.влаж.;
• Точность измерения: от плюс-минус 2,5% отн., от плюс-минус 0,4°С;
• Встроенная защита от конденсации влаги на чувствительном элементе;
• Микроконтроллер прибора производит перерасчёт измеренной влажности и температуры с учётом величины перегрева относительно окружающей среды;
• Дополнительная защита сенсора фильтром из пористого фторопласта;
• Расширенный диапазон измерения температуры и влажности;
• Дополнительные опции: двухпозиционный регулятор, архив на 6600 значений, таймер реального времени с синхронизацией по системному времени (NTP), отправка архива по эл. почте, ж /к индикатор.

Области применения ИВИТ-М.Е.-1-РАИ-Н1:

• Система отопления и кондиционирования (HVAC);
• Пищевая промышленность;
• В процессах сушки древесины и глины;
• При работе с холодильниками, морозильниками.

Дополнительные опции измерителя влажности ИВИТ-М.Е.-1-РАИ-Н1:

Р – двухпозиционный регулятор с двумя релейно-симисторными выходами (по температуре и влажности);
A – электронный архив на 6600 значений, таймер реального времени с синхронизацией по системному времени (NTP), отправка архива по эл. почте;
И – Ж/к индикатор с индикацией текущего времени и показаний датчика.

• Диапазон измерения температуры: -40…+100°С
• Диапазон температуры эксплуатации: -40…+50°С
• Степень защиты корпуса первичного преобразователя: IP40
• Степень защиты корпуса вторичного преобразователя: IP54
• Диапазон измерения отн. влажности: 5…95%
• Напряжение питания: 18…36В
• Габаритные размеры:


Технические характеристики ИВИТ-М.Е.-1-РАИ-Н1:

Конструктивные исполнения измерителя температуры и влажности ИВИТ-М.Е.-1-РАИ-Н1:
