Датчик влажности и температуры ДВТ-03.НЭ.3.У

Назначение и принцип: Датчик влажности и температуры ДВТ-03.НЭ.3.У

Устройство предназначено для контроля относительной влажности и температуры воздуха; снятые значения преобразуются в электрический сигнал и передаются в систему сбора данных, при этом поставку и сопровождение модели осуществляет Рэлсиб НПП.

датчики влажности и температуры данной серии рассчитаны на интеграцию в автоматизированные системы мониторинга. На практике их устанавливают в вентиляционные каналы, климатические камеры и технологические отсеки.

При калибровке получают показания, сопоставляя их с опорным прибором; это даёт возможность оценить стабильность метрологической характеристики. При эксплуатации целесообразно контролировать дискретность выходного сигнала.

Функциональные опции

• Контроль относительной влажности и температуры в одном измерительном блоке.
• Наличие нескольких конструктивных вариантов исполнения (например, Н, К, Kl), что расширяет области монтажа.
• Возможность комплектации дополнительными элементами - защитным колпачком, адаптером для установки в генератор влажности газа «Родник», набором для юстировки, а также настенным кронштейном КД1–Kl с гайкой.
• Проектирование для встраивания в системы автоматизации и мониторинга климатических параметров.

Сферы использования

В работе приборы применяют в ситуациях, где требуется непрерывный учёт влажности и температуры, при этом они находят применение на лабораторных стендах, в промышленных технологических процессах и в системах контроля микроклимата помещений. На практике такие датчики используют для поддержания и контроля рабочих условий производств и исследовательских установок.

Нейтральная справочная фраза: проверка дискретности выходного сигнала и опции самокалибровки могут быть уместны при настройке и обслуживании оборудования.

Комплект поставки датчика ДВТ-03.НЭ.3.Н2:

1. Датчик влажности и температуры ДВТ-03.НЭ.3.Н2 - 1 шт.;
2. Руководство по эксплуатации.

Дополнительная комплектация ДВТ-03.НЭ.3.Н2:

• Колпачок защитный (для конструктивных исполнений Н,К, У, Kl);
• Переходник для установки датчика в генератор влажности газа «Родник» (для конструктивных исполнений Н, К, Kl);
• Набор для юстировки (для конструктивных исполнений Н, К, Kl);
• Кронштейн КД1–Kl и гайка – для крепления датчика исполнения Кl1-2 на стене.

  Примечание. Поставка прибора в транспортной таре в зависимости от количества приборов и по заявке Заказчика.

Описание датчика влажности и температуры ДВТ-03.НЭ.3.Н2:

Настенные (накладные) датчики конструктивного исполнения Н2 пониженной точности предназначены для измерения относительной влажности и температуры в производственных помещениях предприятий электронной и лёгкой промышленности, при выращивании грибов, производстве сыров, а также в овощехранилищах и теплицах; они эффективны в помещениях для выращивания птицы и скота, на предприятиях по производству бумаги и текстиля, а также в процессах созревания, сушки и хранения колбас. Данный перечень демонстрирует основные области применения прибора, при этом возможны и другие технологические сценарии эксплуатации.

Чувствительный элемент датчика выполнен взаимозаменяемым, что упрощает сервисное обслуживание и сокращает время восстановления; замена элемента не ведёт к потере паспортной точности прибора, что позволяет сохранять стабильность показаний в длительной эксплуатации.

Расшифровка датчика:

Конструктивные исполнения ДВТ-03.НЭ:

• Диапазон измерения температуры: -40…+50°С
• Диапазон температуры эксплуатации: -40…+50°С
• Степень защиты корпуса первичного преобразователя: IP53
• Степень защиты корпуса вторичного преобразователя: IP54
• Диапазон измерения отн. влажности: 0…98%
• Напряжение питания: 18…36В

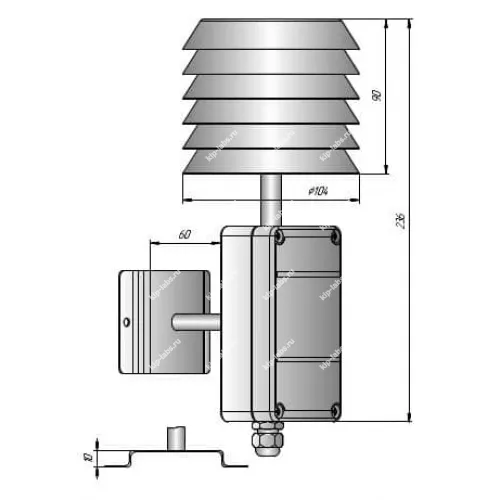

• Габаритные размеры:
  первичного преобразователя: d=100 мм, l= 100 мм
  вторичного преобразователя: 115х65х40 мм

Технические характеристики датчика влажности и температуры ДВТ-03.НЭ.3.Н2:
