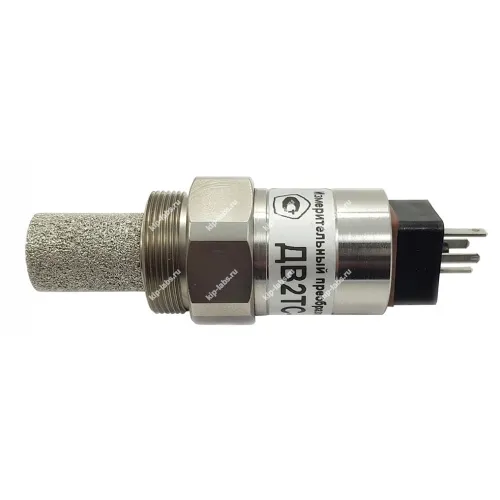

Преобразователь точки росы/инея ДТР-3-Т20

Описание модели: Преобразователь точки росы/инея ДТР-3-Т20

Преобразователь ДВ2ТСМ-1Т-4П-В применяется для непрерывного определения влагосодержания и температуры неагрессивных технологических газов и сжатого воздуха; данные затем преобразуются в цифровой выходной сигнал. Передача информации организована по двухпроводному интерфейсу µForLAN (®НПК "МИКРОФОР"), при этом поддерживается протокол MODBUS, а разработчик аппарата - Микрофор НПК.

Устройство входит в семейство интеллектуальных преобразователей и предназначено для установки в составе термогигрометров Ива-6Б2-К, Ива-6Б2-К-DIN и измерительных преобразователей ДВ2ТТ20-Г, при этом совместимость с решениями по контролю влажности описана в разделе датчики влажности и температуры.

При необходимости следует учитывать варианты дискретизации выходных данных и возможности самокоррекции сенсорной части; это служит нейтральной рамкой при оценке функционала.

Преимущества

• Обеспечивает связь с вторичными приборами по трехпроводному кабелю на расстояниях до 300 м, что расширяет варианты монтажа и подключения.
• Имеется функция коррекции показаний влажности с учётом давления анализируемого газа, что позволяет приводить относительную влажность, точку росы и массовую концентрацию влаги к нормальному и к стандартному (7 кгс/см2) давлениям; значение рабочего давления сохраняется в памяти преобразователя.
• Встроенная технология автокоррекции дрейфа сенсорной характеристики снижает влияние временного смещения градуировочной кривой на точность при низких значениях относительной влажности, при этом автокоррекция выполняется автоматически по заданному интервалу или вручную.
• Диапазон измерения точки росы охватывает значения от -70 до +40°С, что расширяет сферу применения в условиях низких температур.
• По измеренным относительной влажности и температуре прибор вычисляет величину точки росы (инея), при этом погрешность зависит от температуры и точки росы анализируемого газа; границы допускаемых погрешностей приведены в соответствующей таблице.
• Реализована защита сенсора от переувлажнения: при длительном воздействии высокой влажности включается подогрев чувствительного элемента, что препятствует дрейфу градуировочной характеристики и удерживает относительную влажность в зоне сенсора ниже 85% при превышении порога.

Область применения

• Используют в системах безопасности атомных электростанций;
• Применяют в оборудовании для осушки воздуха и технологических газов, включая глубокую осушку;
• Применим для контроля влажности элегаза в электротехническом оборуд
