- Производитель: Сафоновский завод Гидрометприбор
- Код товара: 19009
- Доступность: Предзаказ
-
0₽
- С учетом НДС 0₽
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ВК-316М
Описание манометра ВК-316М:
Продукция АО "Сафоновский завод "Гидрометприбор".
Манометр абсолютного давления ВК-316М (в дальнейшем манометр), предназначен для измерения атмосферного давления и абсолютного давления воздуха в герметичной емкости в наземных условиях, а также в составе изделий 11Ф732, 11Ф615 и 27КСМ при их штатной эксплуатации в условиях воздействия ускорения g = 0 и газовой среды.
Технические характеристики манометра ВК-316М:
| Характеристики | Значения |
|---|---|
| Диапазон измерения абсолютного давления, Па (мм рт. ст.) | от 1333 до 106640 (от 10 до 800) |
| Диапазон показаний, Па (мм рт. ст.) | от 133,3 до 127968 (от 1 до 960) |
| Цена деления манометра ВК-316М, Па (мм рт. ст.) | 133,3 (1) |
| Рабочее положение манометра ВК316М: | |
| - при g = 1 | горизонтальное |
| - при g = 0 | произвольное |
| Пределы допускаемой абсолютной погрешности измерений, Па (мм рт. ст.) | ± 266,6 (± 2) |
| Вариация показаний, Па (мм рт. ст.) | ± 266,6 (± 2) |
| Поправки к показаниям манометра ВК-316М, Па (мм рт. ст.), не более *: | |
| - температурный коэффициент при изменении температуры окружающего воздуха от +20 °С на 1 °С | ± 13,33 (± 0,1) |
| - дополнительная поправка | ± 133,3 (± 1) |
| - поправка шкалы ** | ± 799,8 (± 6) |
| - коэффициент термокомпенсации | 0,005 |
| Габаритные размеры манометра ВК316М, мм, не более: | |
| - диаметр | 196 |
| - ширина корпуса | 103 |
| Масса манометра, кг, не более | 2,5 |
| Средний срок службы, лет | 6 |
| Межповерочный интервал, лет | 2 |
| Условия эксплуатации ВК-316М: | |
| - температура окружающего воздуха, °С | от 0 до +40 |
| - относительная влажность воздуха (с содержанием кислорода до 40 %, гелия до 2 %, углекислого газа до 2 % объёмных), % | от 20 до 85 |
| Устойчивость к климатическим воздействиям | У категории 3 по ГОСТ 15150 |
| Манометр ВК-316М сохраняет работоспособность после воздействия | внешнего избыточного давления, равного 1,3-0,1 атм. в течение 24 ч |
| давления внутри корпуса, равного 1000-10 мм рт. ст. в течение 6 ч | |
| давления внутри корпуса, равного 1-10-6 мм рт. ст. в течение 24 ч | |
| перегрузок в течение 10 мин, действующих с ускорением до 45 м/с2 по оси манометра, при одновременном воздействии перегрузок по двум другим взаимно-перпендикулярным осям с ускорением до 27 м/с2 | |
| ударных перегрузок (семь ударов с длительностью от 1 до 3 мс) по трём взаимно-перпендикулярным осям с ускорением до 400 м/с2 | |
| вибрационных перегрузок с частотами от 5 до 2500 Гц и виброускорением до 80 м/с2 | |
| Манометр в упаковке для транспортирования выдерживает без повреждений воздействие | транспортной тряски с ускорением 30 м/с при частоте от 80 до 120 ударов в минуту или 15000 ударов с тем же ускорением |
| температуры окружающего воздуха от -50 до +50 °С и относительной влажности (95 ± 3) % при температуре +35 °С | |
| Манометр ВК 316М выдерживает без повреждений | 600 циклов изменения давления от 1 - 5 до 955 - 960 мм рт. ст. со скоростью до 30 мм рт. ст. за секунду |
| Вероятность безотказной работы манометра за 600 циклов изменения давления, не менее | 0,995 |

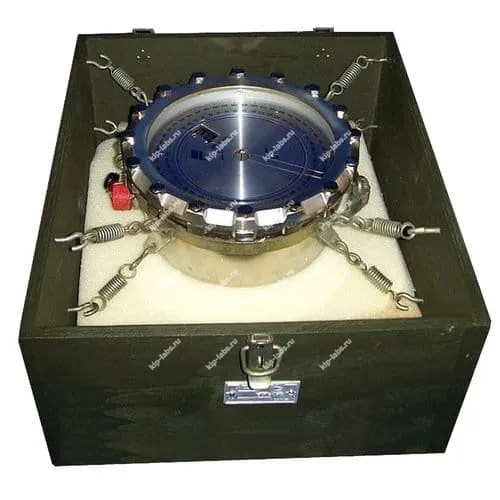

Комплект поставки барометра ВК-316М:
| Наименование | Количество |
|---|---|
| Манометр ВК-316М | 1 шт. |
| Футляр | 1 шт. |
| Формуляр | 1 экз. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки ЯИКТ.406123.002 МП (приложение А к РЭ) | 1 экз. |
По отдельному заказу поставляются:
- Рекомендация ГСОЕИ Барометры мембранные метеорологические Методика поверки.
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 31236-11 |
| Производитель | СафоновскийзаводГидрометприбор |
| Страна производитель | Россия |
| Гарантия (мес.) | 18 |
