- Производитель: ЭРСТЕД
- Код товара: 16066
- Доступность: В наличии (Срок отгрузки: 10-20 дней)
- Оптовая цена: по запросу
-
Розничная цена:
852 000₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: TDR-109

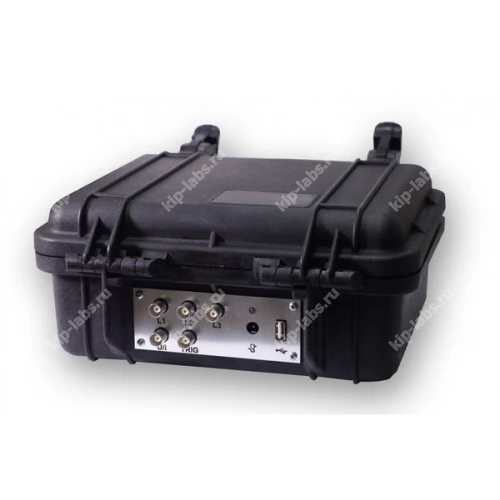

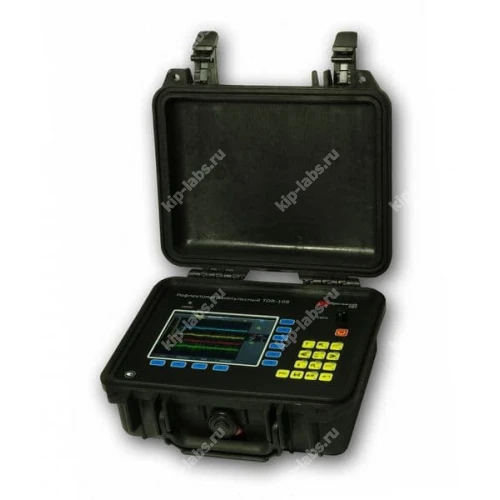

Кратко о модели: TDR-109 СТРИЖ-С + ADG-200-2 СКАТ-М - Комплект дистанционной локализации
TDR-109 СТРИЖ-С - высокоточный 3-х канальный цифровой рефлектометр, разработанный для измерения расстояний до различных типов неоднородностей и повреждений в силовых кабельных линиях: обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, замокание кабеля; при этом прибор производится ЭРСТЕД.
Для работы на силовых КЛ применяются дополнительные высоковольтные методы. Благодаря этому прибор способен выявлять высокоомные повреждения и заплывающий пробой; подробнее о смежных решениях можно посмотреть в разделе рефлектометры.
Устройство имеет энергонезависимую память и поддерживает запись/чтение рефлектограмм через USB. Это упрощает проведение полевых проверок и сравнение результатов.
Ключевые особенности
- Применение современных методов диагностики и определения мест повреждения кабельных линий:
- импульсный (Time Domain Reflectometry (TDR))
- импульсно-дуговой (Arc-Reflection Method (ARM))
- метод колебательного разряда по напряжению (Decay)
- метод колебательного разряда по току (Impulse Current Method (ICE))
- Три линейных входа для подключения к трёхфазным кабелям
- Отображение рефлектограмм на цветном 5,7 TFT-дисплее с разрешением 640х480 точек
- Максимальная дальность - 128 км
- Возможность зондирования импульсом повышенной амплитуды (U2 = 45 В) для работы на КЛ с большим затуханием
- Двухкурсорная измерительная система
- Высокая точность измерения - до 0,01%
- Возможность детального рассмотрения любого участка рефлектограммы - функция многократной растяжки
- Подавление асинхронных помех
- Режим «Разность» - режим поточеченого вычитания рефлектограмм, позволяющий отображать только различия
- Режим «Захват» - режим выявления непостоянных во времени неоднородностей
- Встроенная таблица коэффициентов укорочения на 200 значений, с возможностью ее пополнения
- Энергонезависимая память - не менее 300 рефлектограмм с возможностью одновременного отображения до 6 из них для сравнения
- USB-порт для записи/чтения рефлектограмм и таблицы коэффициентов укорочения на внешний USB-накопитель
- Легкое и безопасное обновление встроенного ПО
- Брызгозащитное исполнение в герметичном корпусе с повышенной механической прочностью
Где применяется
Импульсный рефлектометр TDR-109 СТРИЖ-С применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:
- силовые кабели (АСБ, ВВГ, СИП);
- воздушные кабельные линии; медножильные кабели связи (ТПП, МКС);
- кабели сигнализации и управления (СБПЗАВпШп);
- компьютерные сети (СКС);
- телевизионные и радиочастотные кабельные линии (РК-75);
- для определения длины кабеля при его производстве, складировании и торговле.
Технические характеристики рефлектометра TDR-109 СТРИЖ-С+ADG-200-2 СКАТ-М
| Параметр | Значения | |
|---|---|---|
| Дисплей | цветной TFT 5,7” (640х480 пикселей) | |
| Диапазон измерения расстояния (временной задержки) | от 0 до 128000 м (от 0 до 1280 мкс) | |
| Поддиапазоны измерений | 0 - 62,5 м (0 - 0,625 мкс), 0 - 125 м (0 - 1,25 мкс); 0 - 250 м (0 - 2,5 мкс); 0 - 500 м (0 - 5 мкс); 0 - 1000 м (0 - 10 мкс); 0 - 2000 м (0 - 20 мкс) | 0 - 4000 м (0 - 40 мкс); 0 - 8000 м (0 - 80 мкс); 0 - 16000 м (0 - 160 мкс); 0 - 32000 м (0 - 320 мкс); 0 - 64000 м (0 - 640 мкс); 0 - 128000 м (0 - 1280 мкс) |
| Погрешность измерения расстояния | от 0,01% до 0,2% от поддиапазона от 12,5 см до 8 м при КУ=1,500 | |
| Эффективная частота дискретизации | 800 МГц | |
| Диапазон согласованных сопротивлений | от 25 Ом до 600 Ом | |
| Длительность зондирующего импульса | от 10 нс до 100 мкс | |
| Амплитуда зондирующего импульса | U1 - не менее 10 В; U2 - не менее 45 В; | |
| Чувствительность приёмного тракта | не хуже 1 мВ | |
| Диапазон перекрываемого затухания | не менее 80 дБ | |
| Диапазон установки коэффициента укорочения | от 1,000 до 3,000, с шагом 0,001 | |
| Диапазон регулирования временной задержки (импульсно-дуговой метод) | от 0 до 50 мс, с шагом 0,2 мс | |
| Синхронизация (импульсно-дуговой метод) | измерительный вход вход TRIG | |
| Синхронизация по амплитуде (волновой метод) | от -60 до +60 В, с шагом 2 В | |
| Объем энергонезависимой памяти для рефлектограмм | не менее 300 рефлектограмм | |
| Интерфейс с ПК | через внешний накопитель USB-Flash | |
| Время непрерывной работы от аккумуляторной батареи | не менее 6 часов | |
| Время непрерывной работы через зарядное устройство | не ограничено | |
| Габаритные размеры | 70х246х124 мм | |
| Диапазон рабочих температур | от -20 °С до +40 °С | |
| Масса прибора с аккумуляторной батареей | не более 2,5 кг | |
Комплектация рефлектометра TDR-109 СТРИЖ-С+ADG-200-2 СКАТ-М
| № | Наименование | Количество |
|---|---|---|
| 1 | Рефлектометр импульсный TDR-109 СТРИЖ-С | 1 |
| 2 | Зарядное устройство | 1 |
| 3 | Кабель соединительный 1,0 м, 75 Ом, BNC.M-крокодилы | 1 |
| 4 | Кабель соединительный 0,5 м, 75 Ом, BNC.M-BNC.M | 5 |
| 5 | Руководство по эксплуатации | 1 |
| 6 | Компакт-диск с программным обеспечением | 1 |
| 7 | Сумка для аксессуаров | 1 |
| 8 | Генератор дуговых разрядов ADG-200-2 СКАТ-М | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | ЭРСТЕД |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
