РИ-407 СТРИЖ-С - Защищённый рефлектометр

Кратко о модели: РИ-407 СТРИЖ-С - Защищённый рефлектометр

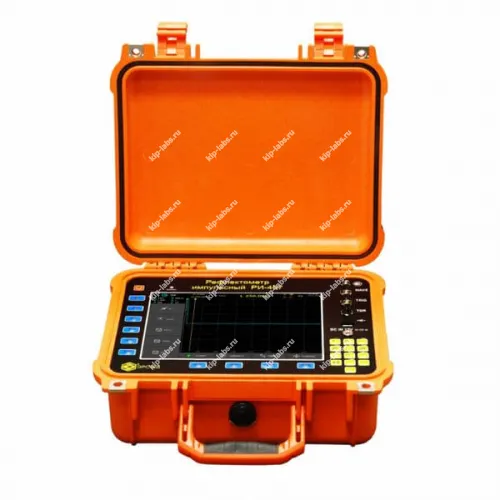

Модель РИ-407 «СТРИЖ-С» от ЭРСТЕД представляет собой защищённый цифровой импульсный рефлектометр, разработанный для определения расстояний до разнообразных типов дефектов и неоднородностей в силовых кабельных линиях (КЛ). Прибор применяют для поиска обрывов, коротких замыканий, муфт, сростков кабеля, параллельных отводов и замоканий; при этом реализованные дополнительные высоковольтные методы позволяют выявлять также высокоомные повреждения и заплывающие пробои.

Корпус прибора герметичен и ударопрочен (IP68), что увеличивает надёжность использования в полевых условиях. Благодаря этому аппарат пригоден для эксплуатации в условиях повышенной влажности и механических воздействий, а встроенные режимы измерений облегчает работу на удалённых линиях. В ряде задач уместна дискретность показаний и возможность самопроверки; также возможна интеграция с системами измерений из раздела рефлектометры.

Ключевые особенности

• Применение современных методов диагностики и определения мест повреждения кабельных линий:
  • импульсный (Time Domain Reflectometry (TDR))
  • импульсно-дуговой (Arc-Reflection Method (ARM))
  • метод колебательного разряда по напряжению (Decay)
  • метод колебательного разряда по току (Impulse Current Method (ICE))
• Отображение рефлектограмм на цветном 10 TFT-дисплее с разрешением 800х600 точек
• Максимальная дальность - 256 км
• Возможность зондирования импульсом повышенной амплитуды (U2 = 86 В в режиме х/x) для работы на длинных КЛ или КЛ с большим затуханием
• Двухкурсорная измерительная система
• Высокая точность измерения - до 0,01%
• Возможность детального рассмотрения любого участка рефлектограммы - функция многократной растяжки
• Подавление асинхронных помех
• Режим «Разность» - режим поточеченого вычитания рефлектограмм, позволяющий отображать только различия
• Режим «Захват» - режим выявления непостоянных во времени неоднородностей
• Встроенная таблица коэффициентов укорочения на 500 значений, с возможностью ее пополнения
• Энергонезависимая память - не менее 1000 рефлектограмм с возможностью одновременного отображения до 3 из них для сравнения
• Возможность редактирования некоторых параметров (КУ и положение измерительных курсоров) в уже записанной в память рефлектограмме с последующей перезаписью. Позволяет быстро провести зондирование, а уточнение КУ и положения курсоров сделать позже, в «спокойной» обстановке
• Функция «Снимок экрана» позволяет мгновенно сделать снимок текущего экрана прибора сохранить его в виде файла в формате JPG c указанием даты и времени
• Снимки записываются на внешний накопитель одновременно с файлами рефлектограмм и могут быть прочитаны любым графическим или текстовым редактором, что может быть полезно при составлении отчетов
• USB-порт для записи/чтения рефлектограмм и таблицы коэффициентов укорочения и «снимков» экрана на внешний USB-накопитель
• Легкое и безопасное обновление встроенного ПО
• Брызгозащитное исполнение в герметичном корпусе с повышенной механической прочностью

Где применяется

Импульсный рефлектометр РИ-407 СТРИЖ-С применяется для контроля при производстве, складировании, прокладке и эксплуатации следующих типов кабельных линий:

• силовые кабели (АСБ, ВВГ, СИП и прочее);
• медножильные кабели связи (ТПП, МКС и прочее);
• кабели сигнализации и управления (СБПЗАВпШп и прочее);
• воздушные кабельные линии;
• компьютерные сети (СКС и прочее);
• телевизионные и радиочастотные кабельные линии (РК-75 и прочее).
