Назначение и принцип: РИ-303 TМ СТРИЖ - Рефлектометр-тестер (снят с производства)
Изделие снято с серийного производства.

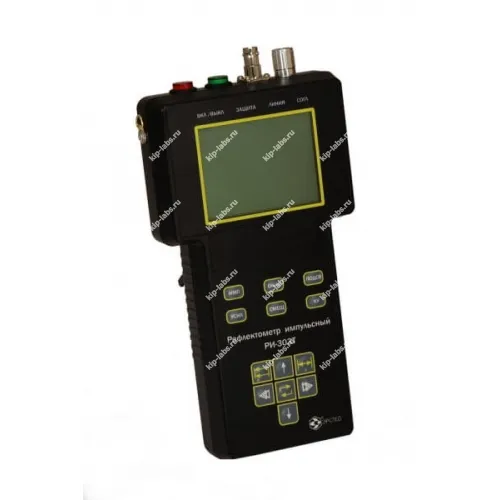

Портативный импульсный рефлектометр РИ-303ТМ СТРИЖ от ЭРСТЕД представляет собой одноканальный локатор кабельных линий, применяемый для выявления характера и местоположения неоднородностей и повреждений кабельной трассы, что позволяет оперативно локализовать дефекты при ремонте и диагностике.
Прибор оборудован встроенной защитой входа от напряжения в кабеле; на практике это повышает безопасность при проведении измерений, и наряду с этим он относится к современному классу рефлектометры.
Компактные габариты и невысокий вес делают РИ-303ТМ СТРИЖ удобным при работах в ограниченных пространствах кабельных колодцев. При эксплуатации высокие точностные характеристики позволяют использовать прибор как в ближней, так и в дальней зоне. В работе уместна дискретность настроек и сохранение результатов в энергонезависимой памяти прибора.
При эксплуатации РИ-303ТМ СТРИЖ можно выявлять следующие типичные повреждения кабельных сетей, при этом ниже приведён их подробный перечень:
- Обрывы одной или нескольких жил;
- Короткие замыкания и низкоомные дефекты (менее 10 кОм);
- Дефектные пайки и муфты;
- Неисправные усилители;
- Наличие и место установки ответвителей;
- Замокшие участки или участки с повышенной влажностью.
Функциональные опции
- Отображение рефлектограмм на экране ЖКИ с разрешением 320х240 точек;
- Измерение в реальном масштабе времени;
- Максимальная дальность - до 4,8 км;
- Высокое разрешение по дальности: 12.5 см на всём диапазоне измерений;
- Подавление асинхронных помех;
- Цифровая установка параметров контролируемых линий и всех настроек прибора;
- Возможность детального рассмотрения любого участка рефлектограммы;
- Цифровая индикация расстояния до любого участка рефлектограммы;
- Цифровая индикация расстояния между любыми участками рефлектограммы;
- Встроенная защита входа прибора по напряжению;
- Сохранение рефлектограммы в энергонезависимую память прибора.
Сферы использования
РИ-303ТМ СТРИЖ применяют при контроле и диагностике кабельных линий различного назначения, при этом список типовых областей эксплуатации приведён ниже:
- Силовые кабели (АСБ, ВВГ, СИП и другие);
- Медножильные кабели связи (ТПП, МКС и другие);
- Кабели сигнализации и управления (СБПЗАВпШп и другие);
- Воздушные кабельные линии;
- Компьютерные сети (СКС и другие);
- Телевизионные и радиочастотные кабельные линии (РК-75 и другие);
- Для определения длины кабеля при его производстве, складировании и торговле.
Технические характеристики рефлектометра-тестера РИ-303ТМ СТРИЖ
| Параметр | Значения |
|---|---|
| Диапазон измерения расстояния (временной задержки) | от 0 до 4800 м (от 0 до 4,8 мкс) |
| Пределы допускаемой основной приведенной погрешности измерения расстояния (временной задержки) в поддиапазонах (окнах) | 30 м, 60 м, 120 м, 240 м, 480 м, 960 м, 2400 м, 4800 м |
| Пределы допускаемой дополнительной приведенной погрешности измерения расстояния (временной задержки) в диапазоне рабочих температур от минус 20 до плюс 40 °С | ±0,42 % от конечного значения поддиапазона |
| Пределы допускаемой относительной погрешности измерения коэффициента укорочения в пределах от 1 до 3 | ± 0,84 % |
| Инструментальная погрешность измерения расстояния | ±0,84 % от конечного значения поддиапазона |
| Диапазон согласованных сопротивлений | от 30 Ом до 400 Ом |
| Длительность зондирующего импульса | от 10 нс до 10 мкс |
| Амплитуда зондирующего импульса | 10 В на согласованную нагрузку (20 В в режиме х/x) |
| Чувствительность приемного тракта при превышении сигнала над уровнем шума в 2 раза на всех поддиапазонах (окнах) | не хуже 1 мВ |
| Диапазон перекрываемого затухания | не менее 80 дБ |
| Диапазон установки коэффициента укорочения | от 1,00 до 3,00, с шагом 0,01 |
| Дисплей | монохромный 3,8? (320х240 пикселей) |
| Время установления рабочего режима | не более 30 сек |
| Время непрерывной работы от аккумулятора | не менее 8 часов |
| Диапазон рабочих температур | от -20 °С до +40 °С |
| Габаритные размеры | 230х130х50 мм |
| Масса прибора с аккумуляторной батареей | не более 0,5 кг |
Комплектация рефлектометра РИ-303ТМ СТРИЖ
| № | Наименование | Количество |
|---|---|---|
| 1 | Рефлектометр импульсный РИ-303ТМ СТРИЖ | 1 |
| 2 | Элемент питания типа АА | 4 |
| 3 | Кабель соединительный 1.0 м, 75 Ом, BNC.M-крокодилы | 1 |
| 4 | Ремень для переноски | 1 |
| 5 | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | ЭРСТЕД |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
