Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: СТЭЛЛ НПП
- Код товара: 16078
- Доступность: Предзаказ
- Оптовая цена: по запросу
-
Розничная цена:
0₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: РЕЙС-7500

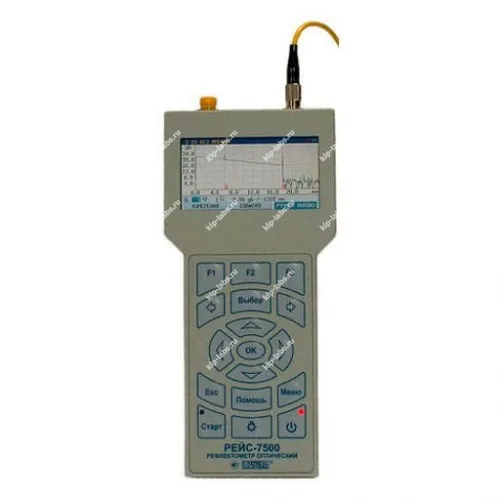

Описание модели: РЕЙС-7500 - Портативный оптический рефлектометр
РЕЙС-7500 - полнофункциональный и мощный оптический рефлектометр (OTDR) с рабочими длинами волн 1310 / 1550 нм, оснащённый оптическим локатором повреждений (VFL) и цветным TFT-экраном, что позволяет получать наглядные результаты измерений и упрощает интерпретацию трасс. При этом прибор сочетает большой динамический диапазон, высокую разрешающую способность и точность, а также небольшие мертвые зоны по событиям и по затуханию; это устройство отражает многолетнюю экспертизу СТЭЛЛ НПП.
РЕЙС-7500 предназначен для выполнения полного комплекса проверок оптоволоконных линий при их монтаже, при вводе в эксплуатацию и в ходе последующей эксплуатации. Также устройство вписывается в набор средств для сервисного обслуживания оптических магистралей; дополнительную информацию можно найти среди рефлектометры.
Измерения в рефлектометре основаны на методе оптической рефлектометрии, при котором в волокно посылается короткий световой импульс и оценивается обратное рассеяние и отражения от неоднородностей, при этом часть энергии рассеивается обратно в приёмник и используется для построения профиля линии. Что касается затухания, то по мере распространения импульс ослабляется согласно коэффициенту затухания волокна, и по амплитуде возвращённого сигнала определяется состояние трассы.
Преимущества
- Большой динамический диапазон.
- Малые значения мертвых зон по событиям и затуханию.
- Малая дискретность считывания.
- Компактность и удобство.
- Простота в использовании.
- Встроенный оптический локатор повреждений (VFL).
- Невысокая стоимость.
- Режимы измерения для начинающих и опытных пользователей.
Область применения
РЕЙС-7500 используют для приёмки и наладки оптических трасс, а также для диагностики дефектов и оценки параметров линии в процессе эксплуатации. При необходимости прибор может применяться как на объекте монтажа, так и в полевых сервисных работах; дополнительно полезны возможности дискретной записи результатов и стандартные интерфейсы связи.
Технические характеристики портативного оптического рефлектометра РЕЙС-7500:
| Параметр | Значения |
|---|---|
| Рабочие длины волны | 1310, 1550 nm - для одномодового волокна ±20nm |
| Динамический диапазон | не менее 30 dB |
| Длительность импульса | 3...20000 ns |
| Мертвая зона по событиям | не более 1,5 m |
| Мертвая зона по затуханию | не более 8 m |
| Разрешающая способность | 0,06 m ... 4 m |
| Погрешность измерения расстояния | ±(0,5m + 0.005% x расстояние + разрешающая способность) |
| Диапазон измеряемых расстояний | от 0,2 до 250 km |
| Показатель преломления | 1,000 ... 2,000 |
| Емкость памяти | 1000 рефлектограмм |
| Тип памяти | встроенная и Flash - диск ( microSD емкостью - до 32GB) |
| Питание | 4 встроенных аккумулятора размера АА |
| Тип устройства зарядки | от стандартного адаптера 12V, (сеть переменного тока 100...240V, бортовая сеть автомобиля 10...14V) |
| Визуализатор дефектов | 650nm ± 5nm |
| Отображение информации | Рефлектограммы и результаты обработки отображаются в графическом виде Режимы, параметры и информация - в алфавитно-цифровом и символьном виде |
| Дисплей | Встроенный TFT - экран размера 3,6" с разрешением 460х240 точек, высокая контрастность, подсветка для работы в темноте |
| Коммуникационные порты | - порт USB - порт для карты microSD |
| Питание | Сеть переменного тока 85...265 В, 47...400 Гц. Встроенные аккумуляторы. |
| Энергопотребление | не более 5 Watt |
| Условия эксплуатации | Диапазон рабочих температур: -10 С... +50 С |
| Габаритные размеры | 106 х 224 х 40 mm |
| Масса | Не более 0,8 kg (со встроенными аккумуляторами) |
Комплект поставки РЕЙС-7500:
| № | Наименование | Количество |
|---|---|---|
| 1 | Портативный оптический рефлектометр РЕЙС-7500 | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | СТЭЛЛНПП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
