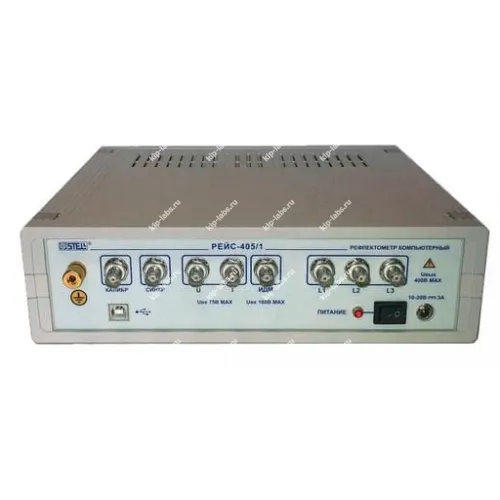

Описание модели: РЕЙС-405/1 - Рефлектометр компьютерный
РЕЙС-405/1 - компактный компьютерный рефлектометр для определения мест повреждений в силовых кабельных линиях, разработанный СТЭЛЛ НПП, что позволяет адаптировать прибор к требованиям электроизмерительных лабораторий.
При работе в составе электротехнической лаборатории прибор показывает стабильные результаты. Кроме того, подробную информацию о приборах этого класса можно посмотреть на странице рефлектометры.
Управление рефлектометром осуществляется от внешнего компьютера по интерфейсу USB, при этом программное обеспечение совместимо с ОС Windows версий от Windows ХР до Windows 10 и рассчитано на минимальное разрешение экрана 1024x768 (рекомендуется минимум 1280x1024).
Интерфейс управления поддерживает ввод с клавиатуры и мыши, а также работу с тачскрином панельного компьютера. При необходимости прибор может быть интегрирован в стационарную систему электроизмерительной лаборатории и допускает стандартные процедуры калибровки.
Преимущества
- Наличие четырех измерительных методов;
- Высокая мощность зондирующего сигнала;
- Расширенный диапазон измерений;
- Удобный и понятный пользовательский интерфейс;
- Возможность прямого управления основными параметрами.
Область применения
РЕЙС-405/1 представляет собой измерительную систему, объединяющую несколько приборов для решения задач поиска и идентификации дефектов в линиях с металлическими проводниками.
- Рефлектометр для металлических кабельных и воздушных линий;
- Измеритель сопротивления изоляции;
- Измеритель по импульсно-дуговому методу;
- Измеритель по методу колебательного разряда.
Два из четырех методов, а именно метод измерения сопротивления изоляции и метод отраженных импульсов, могут применяться для любых линий с металлическими проводниками - силовых кабельных линий, линий связи, контроля и управления - без использования дополнительных устройств. При необходимости такие измерения выполняются непосредственно на месте.
Импульсно-дуговой метод и метод колебательного разряда реализуются только в сочетании с внешними высоковольтными устройствами, которые в комплект поставки не входят. Дополнительно рекомендуется учитывать требования безопасности и использовать специализированные внешние модули для этих режимов.
При необходимости прибор допускает интеграцию в автоматизированные комплексы измерений; стандартные интерфейсы и программные средства облегчают включение РЕЙС-405/1 в существующие рабочие процессы лаборатории.
Технические характеристики рефлектометра компьютерного РЕЙС-405/1:
| Параметр | Значения |
|---|---|
| Режим "Метод рефлектометра" | |
| Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) | Минимальный диапазон - 250 м Максимальный диапазон - 250000 м |
| Коэффициент укорочения: | Установка или измерение в пределах 1,00. .7.00 Встроенная таблица |
| Зондирующие сигналы | Амплитуда 25 В...120 В Длительность от 100 нс до 300 мкс |
| Выходное сопротивление | 10... 1000 Ом. программно-регулируемое, с отображением величины на экране |
| Инструментальная погрешность измерения расстояния | не более 0,1 % |
| Система отсчета расстояния | при помощи вертикальных курсоров |
| Режимы измерения | Прямой - считывание и отображение текущей рефлектограммы по любому из входов: вход L1: вход L2, вход L3; Сравнение - наложение двух или трёх рефлектограмм (вход-вход вход-память, память-память, входы L1-L2-L3); Раздельный - зондирование по входу L1 и приём по входам L2 или L3 (L1-L2, L1-L3); Разность - отображение результата разности между двумя рефлектограммами (вход-вход, вход-память, память-память). |
| Растяжка | Возможность растяжки выбранного участка рефлектограммы |
| Память | Возможность запоминания более 1000 рефлектограмм и импульсных характеристик во встроенной энергонезависимой памяти |
| Отстройка от аддитивных помех и шумов | Усреднение посредством цифрового накопления, фильтрация сигналов |
| Отстройка от синхронных помех | При считывании рефлектограмм - за счет использования режимов сравнения и разности рефлектограмм исправных и неисправных линий (жил кабеля). При цифровой обработке рефлектограмм из памяти - за счет использования режимов сравнения и разности рефлектограмм линии из памяти и рефлектограмм неисправных линий (жил кабеля). |
| Эквивалентная (эффективная) частота дискретизации | 32 ГГц |
| Режим "Метод колебательного разряда" | |
| Диапазоны измеряемых расстояний (при коэффициенте укорочения 1.5) | Минимальный диапазон - 250 м Максимальный диапазон - 250000 м |
| Максимальная амплитуда входных сигналов | 50 В |
| Входное сопротивление по волновому входу | 300 Ом |
| Инструментальная погрешность измерения расстояния | не более 0.1 % |
| Усиление | от-18 до +74 дБ |
| Режимы работы | Просмотр линии Ожидание разряда Автозапуск (с возможностью автоматического сохранения импульсных характеристик в памяти) |
| Частота дискретизации | 200 МГц |
| Подключение к линии (при методе колебательного разряда) | Через присоединительное устройство по напряжению или по току |
| Режим "Импульсно-дуговой метод" | |
| Диапазоны измеряемых расстояний (при коэффициенте укорочения 1.5 | Минимальный диапазон - 250 м Максимальный диапазон - 250000 м |
| Диапазон амплитуд входных сигналов (периодических и однократных) на входе | 0,002 ... 120 В (без присоединительного устройства напряжения) |
| Инструментальная погрешность измерения расстояния | не более 0,1 % |
| Усиление | от-18 до +74 дБ |
| Режимы работы | Просмотр линии Ожидание разряда Автозапуск (с возможностью автоматического сохранения импульсных характеристик в памяти) |
| Частота дискретизации | 200 МГц |
| Режим "Метод измерения сопротивления изоляции" | |
| Минимальное измеряемое сопротивление | не более 1 кОм |
| Максимальное измеряемое сопротивление | не менее 1 ГОм |
| Измерительное напряжение | 400 В |
| Инструментальная погрешность измерения | не более 5% |
| Режимы измерения | L1-L2, L1-L3. L2-L3, U-броня, 12-броня. 13-броня |
| Общие характеристики | |
| Связь с компьютером | USB 2.0 Hi-speed |
| Питание | Сеть переменного тока 100.240 В. 50. . 60 Гц Сеть постоянного тока 10. . .20 В |
| Условия эксплуатации | +5...+40°С |
| Габаритные размеры (ШхВхГ) | 270 х 300 х 77 мм |
| Масса | Не более 3,5 кг |
Комплект поставки РЕЙС-405/1:
| № | Наименование | Количество |
|---|---|---|
| 1 | Рефлектометр компьютерный РЕЙС-405/1 | 1 |
| 2 | Кабель присоединительный, 2 метра | 3 |
| 3 | Кабель присоединительный, 3 метра | 3 |
| 4 | Тройник (для поверки) | 1 |
| 5 | Нагрузка (для поверки) | 1 |
| 6 | Сетевой адаптер | 1 |
| 7 | Руководство по эксплуатации | 1 |
| 8 | Формуляр | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | СТЭЛЛНПП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
