Описание портативного цифрового рефлектометра РЕЙС-105М1:
Портативный цифровой рефлектометр РЕЙС-105М1 является модернизацией прибора РЕЙС-105Р и относится к новому поколению импульсных рефлектометров, разработанных для широкого применения в практике поиска повреждений и диагностики силовых кабельных линий, линий связи, электропередачи, контроля и управления всех типов. Заменяет многие импульсные рефлектометры, в том числе широко известные измерители неоднородностей линий Р5-10, Р5-13 и Р5-17.
РЕЙС-105М1 - это мощный импульсный рефлектометр, предназначенный для обнаружения и определения расстояния до места повреждения в линиях. В коммунальном хозяйстве применяется при монтаже и эксплуатации труб теплотрасс с пенополиуретановой изоляцией.
Функции рефлектометра РЕЙС-105М1:
- Возможность убеждения в отсутствии обрыва или короткого замыкания в линии;
- Обнаружение наличия в линии места повреждения или неоднородности (муфты, подключения к линии);
- Определение характера повреждения (обрыв, короткое замыкание);
- Измерение расстояния до места повреждения или неоднородности;
- Измерение длины линии, в том числе длину кабеля на барабане или в бухте;
- Измерение расстояния до места повреждения в проложенной под землей (в коробе) линии неизвестного типа, если имеется отрезок такой же линии с известной длиной;
- Определение расстояния до места перепутывания жил в кабеле;
- Оценка величины волнового сопротивления линии;
- Запись и хранение измеренной информации в памяти прибора;
- Выполнение паспортизацию линии;
- Передача информации в компьютер и считывание из компьютера.
Области применения РЕЙС-105М1:
- Эксплуатация и прокладка кабельных линий всех типов в связи, энергетике;
- Эксплуатация нефтепроводов и газопроводов, угледобывающая промышленность;
- Эксплуатация горэлектротранспорта и железнодорожного транспорта, ТЭЦ, ГЭС, АЭС, ГРЭС;
- Гражданская и военная авиация, речной и морской флот и транспорт, эксплуатация портов, аэродромов и космодромов, судостроение и самолетостроение;
- Кабельные и воздушные системы электропередачи, телекоммуникаций и связи промышленных предприятий, учреждений, жилищных массивов;
- Кабельное телевидение и компьютерные сети;
- Монтаж и эксплуатация тепловых сетей с предварительно-изолированными трубами на основе пенополиуретановой изоляции;
- Производство и торговля кабелями.
Отличительные особенности:
- Прямое управление всеми основными параметрами;
- Большой диапазон измеряемых расстояний: от единиц сантиметров до 25 километров;
- Низкая погрешность измерения - не более 0,2 %;
- Высокая разрешающая способность - не хуже 2 сантиметров;
- Реализация и улучшение всех функций больших рефлектометров
- Большая внутренняя энергонезависимая память (более 200 рефлектограмм);
- Связь с компьютером по интерфейсу RS-232; мощная программа обработки информации на компьютере;
- Встроенная таблица коэффициентов укорочения с возможностью ее пополнения в процессе работы;
- Простота и удобство пользования, малые габариты и вес (0,7 кг);
- Автономное питание, питание от промышленной и от бортовой сети, низкое энергопотребление.

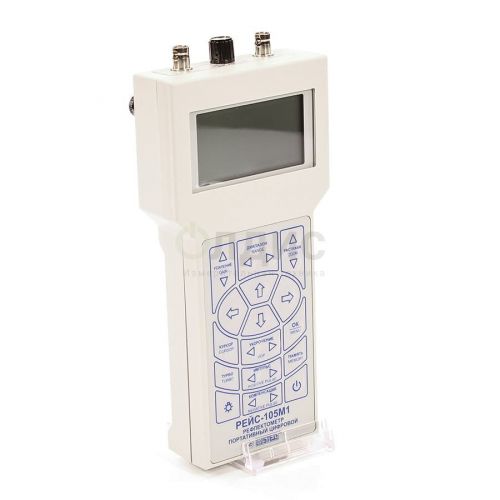

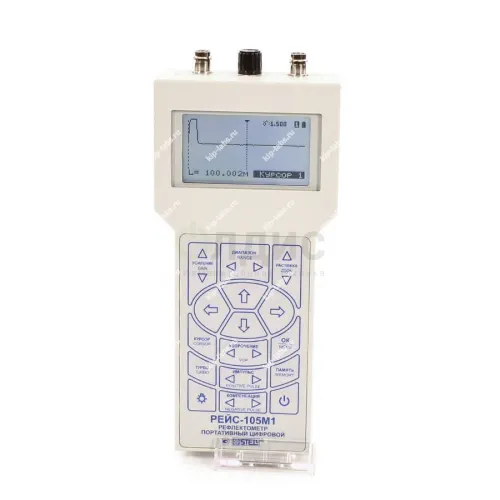

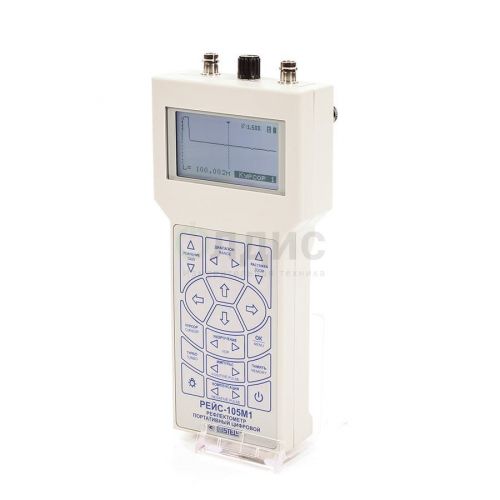

Основные элементы портативного цифрового рефлектометра РЕЙС-105М1:
- Кнопка увеличения усиления
- Кнопка уменьшения усиления
- Кнопка уменьшения диапазона измерения расстояния
- Кнопка увеличения диапазона измерения расстояния
- Кнопка увеличения растяжки
- Кнопка уменьшения растяжки
- Кнопка смещения РФГ по вертикали вверх, смещения по меню вверх, увеличения усреднения
- Кнопка смещения активного курсора влево, смещения по меню влево
- Кнопка смещения РФГ по вертикали вниз, смещения по меню вниз, уменьшения усреднения
- Кнопка смещения активного курсора вправо, смещения по меню вправо
- Кнопка выбора активного курсора (0 или 1 )
- Кнопка вызова меню, установка выбранного режима или параметра
- Кнопка уменьшения величины коэффициента укорочения
- Кнопка увеличения величины коэффициента укорочения
- Кнопка включения повышенной амплитуды зондирующего импульса
- Кнопка вызова режима работы с памятью
- Кнопка уменьшения длительности зондирующего импульса
- Кнопка увеличения длительности зондирующего импульса
- Кнопка включения, выключения подсветки экрана
- Кнопка включения, выключения прибора
- Кнопка выключения, уменьшения длительности импульса компенсации
- Кнопка включения, увеличения длительности импульса компенсации

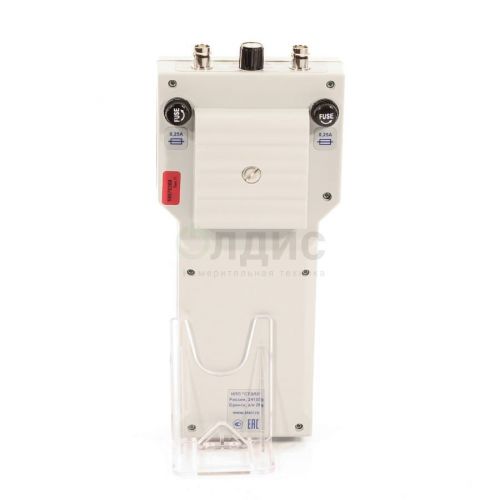

- Гнездо подсоединения блока питания-зарядки
- Гнездо подключения компьютера, кабеля поверки
- Вставка плавкая защита входа 1
- Гнездо вход 1 для подключения линии
- Крышка отсека аккумулятора
- Ручка установки выходного сопротивления
- Гнездо входа 2 для подключения линии
- Вставка плавкая защита входа 2
Технические характеристики портативного цифрового рефлектометра РЕЙС-105М1:
| Параметр | Значения |
|---|---|
| Частота калибрационных меток, кГц | 24000 ± 14 |
| Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5), м | От 0 до 12,5; от 0 до 25; от 0 до 50; от 0 до 100; от 0 до 200; от 0 до 400; от 0 до 800; от 0 до 1600; от 0 до 3200; от 0 до 6400; от 0 до 12800; от 0 до 25600 |
| Пределы допускаемой основной приведенной (к верхнему пределу измерений (к ВП)) погрешности измерений расстояния, % | ±0,2 в диапазонах измерений с верхними пределами от 200 до 25600 м; ±0,8 в диапазонах измерений с верхними пределами 25, 50, 100 м |
| Пределы допускаемых значений приведенной (к ВП) погрешности измерений расстояния в рабочих условиях применения, % | ±0,4 в диапазонах измерений с верхними пределами от 200 до 25600 м; ±1,5 в диапазонах измерений с верхними пределами 25, 50, 100 м |
| Диапазон устанавливаемых значений коэффициента укорочения | От 1 до 7 |
| Дискретность установки коэффициента укорочения | 0,001 |
| Отсчет расстояния | с помощью двух вертикальных курсоров – курсор 0 и курсор 1 |
| Диапазон устанавливаемых значений коэффициентов растяжки участка рефлекто- граммы вокруг активного курсора с кратностью 2 | 64 для диапазона от 0 до 12,5 м; 128 для диапазона от 0 до 25 м; 256 для диапазона от 0 до 50 м; 512 для диапазона от 0 до 100 м; 1024 для диапазона от 0 до 200 м; 2048 для диапазона от 0 до 400 м; 4096 для диапазона от 0 до 800 м; 8192 для диапазона от 0 до 1600 м; 16384 для диапазона от 0 до 3200 м; 32768 для диапазона от 0 до 6400 м; 65536 для диапазона от 0 до 12800 м; 13107268 для диапазона от 0 до 25600 м |
| Амплитуда зондирующего импульса, В | Не менее 3,5 на нагрузке 50 Ом |
| Амплитуда зондирующего импульса в режиме "Турбо", В | Не менее 20 |
| Длительность зондирующего импульса, мкс | От 10 х 10-3 до 5 (менее 10 нс не нормируется) |
| Выходное сопротивление прибора, Ом | От 30 до 450 |
| Перекрываемое прибором затухание, дБ | 60 |
| Память | Хранение рефлектограмм, в том числе при отсутствии питания |
| Уровень подавления входных несинхронных помех при работе в режиме усреднения по 50 реализациям, Дб | Не менее 20 |
| Общие характеристики | |
| Параметры электрического питания | 4 гальванических элемента или аккумулятора типа АА от 4,2 до 6 В, от источника постоянного тока от 4,8 до 6 В |
| Диапазон рабочих температур окружающего воздуха, ?С | От -10 до +55 |
| Время установления рабочего режима, мин | Не более 1 |
| Время непрерывной работы в рабочих условиях применения при сохранении своих технических характеристик при питании от внешнего источника питания постоянного тока, ч | Не менее 8 |
| Средняя наработка на отказ, ч | Не менее 6000 |
| Гамма - процентный ресурс | Не менее 10000 ч при ? = 90 % |
| Габаритные размеры, мм | Не более 106 х 243 х 59 |
| Габаритные размеры видимой части экрана, мм | Не более 70 х 40 |
| Масса со встроенными элементами питания, кг | Не более 0,75 |
| Масса в потребительской таре, кг | Не более 2 |

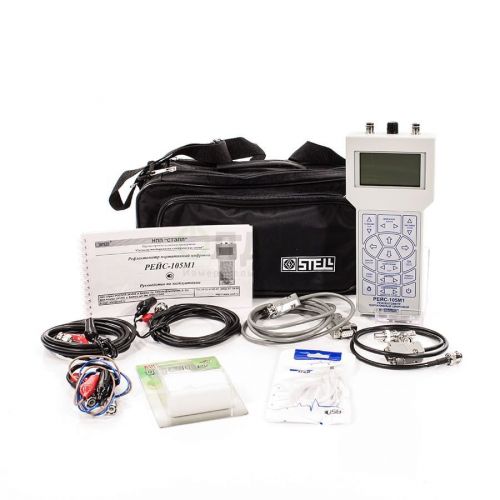

Комплект поставки РЕЙС-105М1:
| № | Наименование | Количество |
|---|---|---|
| 1 | Портативный цифровой рефлектометр РЕЙС-105М1 (со встроенными аккумуляторами) | 1 |
| 2 | Кабель присоединительный | 2 |
| 3 | Кабель соединительный (длина 2 м) | 2 |
| 4 | Кабель связи с компьютером | 1 |
| 5 | Кабель для контроля частоты встроенного калибратора | 1 |
| 6 | Тройник и нагрузка 50 Ом для поверки | 1 |
| 7 | Предохранитель ВП-1-1 (0,25 А) | 1 |
| 8 | Блок питания - зарядки от сети 220 В | 1 |
| 9 | Руководство по эксплуатации | 1 |
| 10 | Сумка для переноски | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 45508-10 |
| Производитель | СТЭЛЛНПП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
