- Производитель: СТЭЛЛ НПП
- Код товара: 16171
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
85 690₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: РЕЙС-100

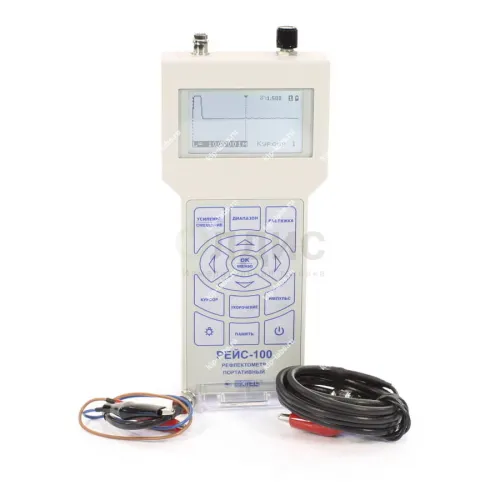

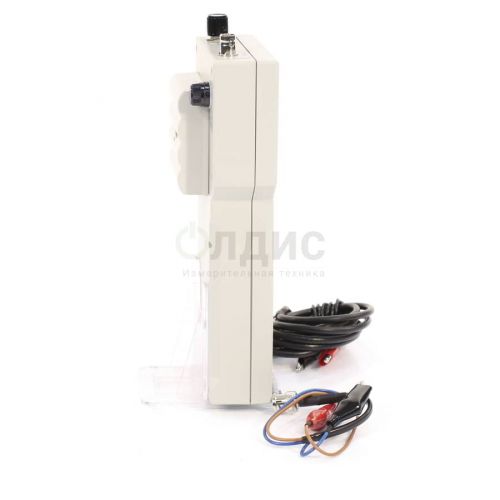

Кратко о модели: Рефлектометр портативный РЕЙС-100
РЕЙС-100 - это упрощённая версия прибора РЕЙС-105М, разработанная как более доступный вариант. При этом модель предлагается СТЭЛЛ НПП как недорогой и лёгкий в обращении инструмент для работы с металлическими линиями.
Прибор выполнен в виде импульсного рефлектометра и рассчитан на повседневное использование при поиске повреждений в кабельных системах; он сохраняет базовый набор функций профессиональных моделей, что позволяет применять его для диагностики силовых и линий связи. Также РЕЙС-100 органично вписывается в номенклатуру рефлектометров и чаще всего используется в полевых условиях.
В части практической эксплуатации уместна дискретность некоторых показателей; это не снижает ценности прибора при оперативной локализации дефектов и осмотрах на местах.
Рефлектометр РЕЙС-100 позволяет:
- Обнаружить наличие неоднородностей и места повреждения в линии.
- Определить характер повреждения (обрыв, короткое замыкание и др.).
- Измерить длину кабеля.
- Оценить величину волнового сопротивления линии.
- Измерить коэффициент укорочения в линии, когда длина линии (кабеля) известна.
- Определить расстояние до места перепутывания жил в кабеле.
Ключевые особенности
- Максимальная длина измеряемых линий и кабелей - 6,4 км.
- Высокая разрешающая способность по расстоянию - 4 см.
- Низкая погрешность измерения - 0,2 %.
- Система отсчета при помощи двух курсоров.
- Возможность растяжки и детального анализа любого участка рефлектограммы.
- Отстройка от аддитивных помех.
- Измерение линий с коэффициентами укорочения до 4,00.
- Цифровое отображение длины линии, расстояний между любыми выбранными точками линии, коэффициентов укорочения и других параметров прибора.
- Простота и удобство пользования, малые габариты и вес 0,7 кг.
- Высокая надежность.
- Индикация уровня разряда аккумуляторов.
Где применяется
- При прокладке и обслуживании силовых кабельных линий.
- В работах по прокладке и эксплуатации кабельных линий связи.
- При монтаже и обслуживании кабелей сигнализации, контрольных и кабелей систем управления.
- Для монтажа и наладки радиочастотных кабелей в телевизионных системах, системах видеонаблюдения и цифровых линиях передачи данных.
- В кабельных и воздушных системах электропередачи, телекоммуникаций и связи на промышленных площадках, в учреждениях и жилых зонах.
- При устройстве и обслуживании кабельных сетей для компьютерных сетей и кабельного телевидения.
- Для измерения длины кабелей в процессе их изготовления и при торговых операциях.
Технические характеристики рефлектометра портативного РЕЙС-100:
| Параметр | Значения |
|---|---|
| Частота калибрационных меток, кГц | 24000 ± 14 |
| Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5), м | От 0 до 12,5; от 0 до 25; от 0 до 50; от 0 до 100; от 0 до 200; от 0 до 400; от 0 до 800; от 0 до 1600; от 0 до 3200; от 0 до 6400 |
| Пределы допускаемой основной приведенной (к верхнему пределу измерений (к ВП)) погрешности измерений расстояния, % | ±0,2 в диапазонах измерений с верхними пределами от 200 до 6400 м; ±0,8 в диапазонах измерений с верхними пределами 25, 50, 100 м |
| Пределы допускаемых значений приведенной (к ВП) погрешности измерений расстояния в рабочих условиях применения, % | ±0,4 в диапазонах измерений с верхними пределами от 200 до 6400 м; ±1,5 в диапазонах измерений с верхними пределами 25, 50, 100 м |
| Диапазон устанавливаемых значений коэффициента укорочения | От 1 до 4 |
| Дискретность установки коэффициента укорочения | 0,001 |
| Отсчет расстояния | с помощью двух вертикальных курсоров – курсор 0 и курсор 1 |
| Диапазон устанавливаемых значений коэффициентов растяжки участка рефлекто- граммы вокруг активного курсора с кратностью 2 | 64 для диапазона от 0 до 12,5 м; 128 для диапазона от 0 до 25 м; 256 для диапазона от 0 до 50 м; 512 для диапазона от 0 до 100 м; 1024 для диапазона от 0 до 200 м; 2048 для диапазона от 0 до 400 м; 4096 для диапазона от 0 до 800 м; 8192 для диапазона от 0 до 1600 м; 16384 для диапазона от 0 до 3200 м; 32768 для диапазона от 0 до 6400 м |
| Амплитуда зондирующего импульса, В | Не менее 4 на нагрузке 50 Ом |
| Длительность зондирующего импульса, мкс | От 10 х 10-3 до 4 (менее 10 нс не нормируется) |
| Выходное сопротивление прибора, Ом | От 30 до 450 |
| Перекрываемое прибором затухание, дБ | 60 |
| Диапазон измерений сопротивления, Ом | От 0 до 10000 |
| Память | Хранение до 20 рефлектограмм, в том числе при отсутствии питания |
| Режимы при работе с памятью | Присвоение имени запоминаемой рефлектограмме до 14 символов; запоминание рефлектограмм с растяжкой 2, 4, 8, 16, 32, 64 раза; запоминание рефлектограмм с усреднением от 2 до 100; удаление рефлектограмм из памяти; измерение расстояния с помощью двух курсоров; включение растяжки в пределах запомненной рефлектограммы; настройка параметров прибора по параметрам запомненной рефлектограммы; запоминание и удаление до 32 коэффициентов укорочений |
| Режимы измерения | нормальный - считывание и отображение текущей рефлектограммы со входа; сравнение - наложение двух рефлектограмм (вход и память, память и память); разность - отображение разности двух рефлектограмм (вход - память, память - память) |
| Уровень подавления входных несинхронных помех при работе в режиме усреднения по 50 реализациям, Дб | Не менее 20 |
| Общие характеристики | |
| Параметры электрического питания | 4 гальванических элемента или аккумулятора типа АА от 4,2 до 6 В, от источника постоянного тока от 4,8 до 6 В |
| Диапазон рабочих температур окружающего воздуха, ?С | От -10 до +55 |
| Время установления рабочего режима, мин | Не более 1 |
| Время непрерывной работы в рабочих условиях применения при сохранении своих технических характеристик при питании от внешнего источника питания постоянного тока, ч | Не менее 8 |
| Средняя наработка на отказ, ч | Не менее 6000 |
| Гамма - процентный ресурс | Не менее 10000 ч при ? = 90 % |
| Габаритные размеры, мм | Не более 106 х 243 х 59 |
| Габаритные размеры видимой части экрана, мм | Не более 70 х 40 |
| Масса со встроенными элементами питания, кг | Не более 0,75 |
| Масса в потребительской таре, кг | Не более 2 |
Комплект поставки РЕЙС-100:
| № | Наименование | Количество |
|---|---|---|
| 1 | Рефлектометр портативный РЕЙС-100 | 1 |
| 2 | Кабель присоединительный | 1 |
| 3 | Кабель соединительный (2 м) | 1 |
| 4 | Кабель контроля частоты калибратора | 1 |
| 5 | Предохранитель ВП-1-1 (0,25А) | 1 |
| 6 | Аккумуляторы размера АА | 4 |
| 7 | Зарядное устройство для аккумуляторов АА | 1 |
| 8 | Руководство по эксплуатации | 1 |
| 9 | Сумка для переноски | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 45509-10 |
| Производитель | СТЭЛЛНПП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
