Рефлектометр Megger TDR2000/3

Описание модели: Рефлектометр Megger TDR2000/3

Модель Megger TDR2000/3 применяется для локализации повреждений и определения удалённости дефектов в кабельных линиях, при этом прибор рассчитан на эксплуатацию в полевых условиях.

Приёмка, тестирование и ремонт кабельных трасс входят в круг задач данного прибора, что позволяет также оценивать состояние жил и экранов; при этом модель относится к группе рефлектометры.

По требованию оператора доступны режимы с настраиваемой дискретностью измерений и предусмотрена опция самокалибровки; такие функции остаются уместными при выполнении полевых проверок.

Преимущества

Конструкция и набор функций ориентированы на удобство использования и оперативность, тем самым сокращая время обследования.

• портативность и компактные габариты
• интуитивно понятный интерфейс
• возможность быстрого обнаружения отражённых сигналов
• устойчивость к внешним электрическим помехам

Область применения

Прибор используют для диагностики кабельных линий в сетях связи и в системах энергоснабжения. Также применяют при монтаже, техническом обслуживании и восстановлении кабельных трасс, а при необходимости - во взаимодействии с приборами из категории электроизмерительные приборы.

Описание импульсного рефлектометра TDR2000/3:

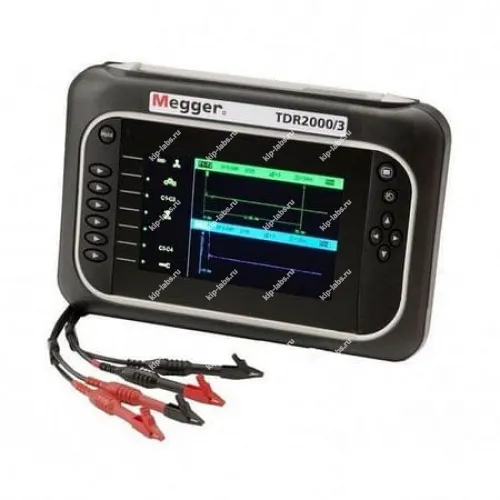

Рефлектометр Megger TDR2000/3 предназначен для проверки металлических кабелей на наличие неисправностей. Он может использоваться как внутри, так и снаружи помещений, степень защиты от внешних воздействий - IP54.

Крупный дисплей прибора имеет подсветку, благодаря которой возможна работа при любых условиях освещения. Модель питается от литий-ионной аккумуляторной батареи, заряда которой хватает на 12 часов работы.

Отличительные особенности рефлектометра TDR2000/3:

• Опция автоматического выбора позволяет автоматически подбирать параметры в зависимости от требуемого диапазона, помогая быстро поставить диагноз ТБИ следа;
• Двойные курсоры позволяют полную гибкость, обеспечивая оператору полный контроль и мгновенное указание расстояния между двумя точками;
• Функция HOLD (удержание) позволяет осуществлять сравнение между трассировками;
• Функция наложения добавляет возможность сравнения двух откликов в реальном времени;
• Автоматическое отключение рефлектометра Megger TDR2000/3 1006-134 через несколько минут простоя экономит заряд аккумулятора;
• Высокое разрешение вместе с белой подсветкой и графическим дисплеем, помогают пользователю в определении ключевых событий на трассе;
• Таймер отключения питания настраивается пользователем: отключение через 1, 5, 10 минут;
• Фактор скорости изменяется в диапазоне от 0.2 до 0.99 шагом 0.01;
• Выходной импульсный сигнал - до 20 вольт от пика к пику в разомкнутой цепи;
• Соответствует стандарту электромагнитной совместимости BS EN 61326-1, В мин. для всех испытаний на устойчивость.

Технические характеристики импульсного рефлектометра TDR2000/3:

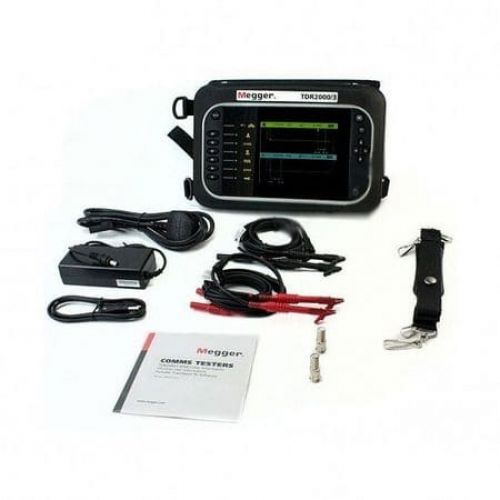

Комплект поставки TDR2000/3:
