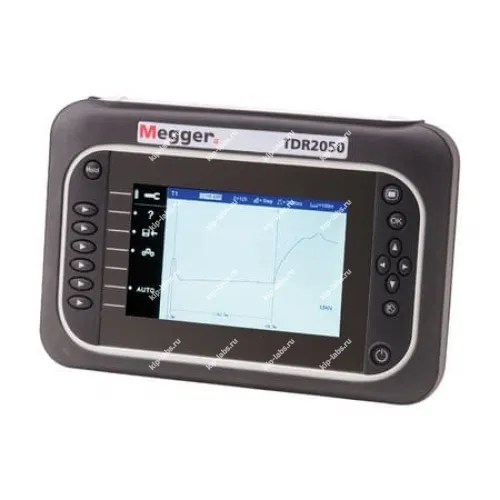

Рефлектометр Megger TDR2050

Назначение и принцип: Рефлектометр Megger TDR2050

Устройство Megger TDR2050 применяют для обнаружения дефектов и оценки состояния кабельных трасс; прибор генерирует тестовый импульс и анализирует возвращённые отклики, при этом по форме и времени приходящих сигналов устанавливают характер и координаты повреждения.

В работе последовательность действий такова: подключают исследуемый кабель, выбирают требуемый режим измерения и инициируют импульс; на практике сопоставление временных задержек с расстоянием позволяет локализовать проблемный участок, а само устройство относится к классу рефлектометры. При калибровке учитывают дискретность отображения и варианты передачи данных, например RS-232C.

Функциональные опции

Прибор снабжён набором инструментов для детального исследования трассы, что упрощает процесс локализации и классификации неисправностей; при этом предусмотрены средства настройки для адаптации к различным условиям измерений.

• отображение импульсной формы и визуальные маркеры для измерения расстояний до отражений;
• регулировка временной базы и чувствительности для адаптации к различным типам кабелей;
• несколько режимов возбуждения импульса и фильтрации сигнала для повышения информативности трасс;
• возможность сохранения и последующего анализа трасс с использованием стандартных интерфейсов; при калибровке следует обращать внимание на дискретность отображения и доступные способы передачи данных, например RS-232C.

Сферы использования

При эксплуатации Megger TDR2050 его используют для диагностики и обслуживания различных линий связи и электропроводки; в работе инструмент пригоден для выявления коротких замыканий, обрывов и участков с повышенным поглощением сигнала.

• проверка целостности и поиск повреждений в волоконно-оптических переходах и металлических кабелях;
• обслуживание и наладка линий связи при строительстве и ремонте инфраструктуры;
• контроль состояния силовых и сигнальных магистралей в промышленной эксплуатации.

Конструкция и эксплуатационные особенности: Рефлектометр Megger TDR2050

Модель Megger TDR2050 создана для проверки металлических кабелей на предмет неисправностей; прибор рассчитан на работу как внутри помещений, так и вне их, при этом степень защиты корпуса - IP54.

Прибор оснащён крупным подсвечиваемым дисплеем, что обеспечивает читабельность при разных уровнях освещённости. Питание обеспечивает литий-ионный аккумулятор, ресурс заряда которого составляет 12 часов работы; категория безопасности - CATIV 600B, что допускает использование при поиске дефектов в контурах питания, например уличного освещения.

Класс защиты IP54 обеспечивает проведение измерений в полевых условиях, включая ветреную или дождевую погоду; функция поиска в ступенчатом режиме повышает эффективность обнаружения повреждений у конца кабеля, поскольку исключает маскировку дефекта задним фронтом импульса.

Механизм усиления с учётом расстояния автоматически повышает чувствительность в зависимости от амплитуды возвратного сигнала, тем самым компенсируя затухание на удалённых участках. Это приводит к тому, что отклик от дефекта на дальнем конце по амплитуде становится сопоставим с откликом от дефекта на ближнем конце.

Ключевые особенности рефлектометра TDR2050:

• Простота и удобство управления;
• Корпус прибора выполнен из ABS-пластика, обладающего высокой прочностью;
• Автоматическое отключение через несколько минут простоя экономит заряд аккумулятора;
• Пыле- и влагозащищенный корпус;
• Сумка с ремнем предусмотрена для хранения и переноски рефлектометра Megger TDR500/3.

Технические характеристики TDR2050:

Комплект поставки Megger TDR2050 рефлектометра:
