Описание модели: Мини-рефлектометр - РЕЙС-45

Мини-рефлектометр РЕЙС-45 - компактный карманный прибор, разработанный компанией СТЭЛЛ НПП, который характеризуется небольшим весом, простотой эксплуатации и низким потреблением энергии; он предназначен для обнаружения несложных повреждений кабельных линий, таких как короткое замыкание, обрыв или низкоомная утечка.

При этом РЕЙС-45 реализует метод импульсной рефлектометрии и, несмотря на конструктивную простоту, включает функциональные возможности, присущие крупным цифровым рефлектометрам; информация о принципе работы прибора и его назначении помещается среди типичных решений для рефлектометры.

Прибор пригоден для использования на различных типах кабелей. Главное требование к измеряемому кабелю - наличие по крайней мере двух металлических проводников, изолированных друг от друга.

Метод рефлектометрии модели РЕЙС-45

Суть метода заключается в посылке с рефлектометра короткого зондирующего импульса, длительность которого может составлять от нескольких наносекунд до нескольких десятков микросекунд; этот импульс распространяется по кабелю со скоростью, близкой к скорости света.

Когда импульс достигает конца кабеля (в случае разрыва или короткого замыкания) он отражается и возвращается к точке подключения прибора, по задержке между отправкой и приёмом оценивают расстояние до места окончания кабеля, а по форме отражённого сигнала судят о характере повреждения - разомкнутое ли оно или замкнутое накоротко.

При необходимости устройство удобно использовать в условиях, где важна дискретность результатов и минимальное энергопотребление.

Преимущества

• Простота измерений.
• Малые габариты и вес.
• Графический ЖКИ - экран с регулируемой подсветкой.
• Малое энергопотребление.
• Память данных и результатов измерений.
• Выход на компьютер.
• Низкая цена.

Область применения

• Отыскание несложных повреждений и неисправностей в кабельных линиях.
• Измерение расстояния до места повреждения (обрыва, короткого замыкания, низкоомной утечки). После этого, если известна топология прокладки кабеля, то есть возможность достаточно точно отыскать место его повреждения.
• Измерение длины кабелей и проводов при их производстве, складировании, учете, хранении.
• Прокладка кабельных линий всех типов в связи, энергетике, горэлектротранспорте, железнодорожном транспорте, морских и речных портах, аэропортах и т. п.
• Прокладка сетей кабельного телевидения и компьютерных сетей.

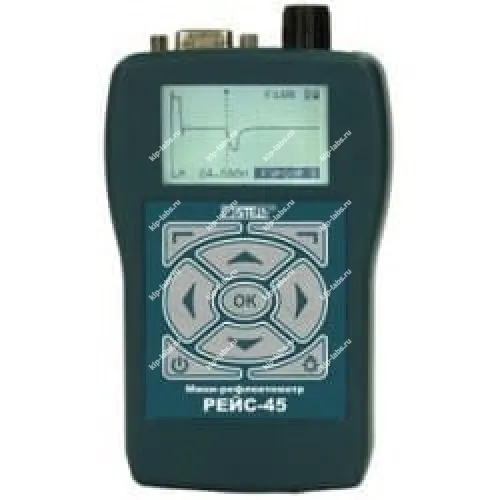

Основные элементы портативного рефлектометра РЕЙС-45:

1. Смещение вверх или увеличение значения выбранного параметра
2. Выбор подэкранной функции
3. Установка выбранного режима или параметра, вызов меню
4. Смещение влево или уменьшение значения выбранного параметра
5. Включение, выключение прибора
6. Выбор подэкранной функции
7. Смещение вправо или увеличение значения выбранного параметра
8. Смещение вниз или уменьшение значения выбранного параметра
9. Включение подстветки
10. Подключение присоединительных кабелей
11. Установка выходного сопротивления
12. Крышка отсека аккумулятора
13. Подключение кабеля USB, блока питания-зарядки

Технические характеристики прибора РЕЙС-45:

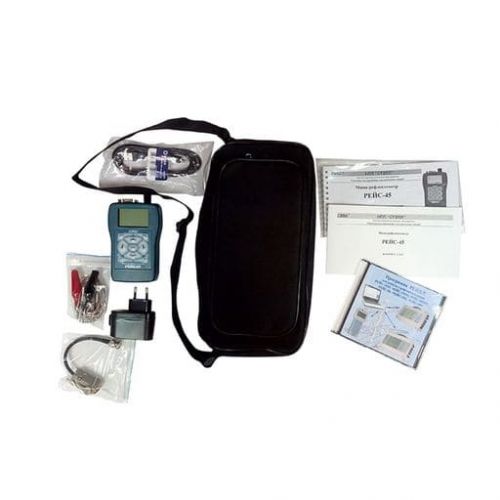

Комплект поставки РЕЙС-45:
