Кратко о модели: Импульсный рефлектометр TDR 1000/3
Импульсный рефлектометр TDR 1000/3 разработан компанией Megger, при этом он применяется для поиска дефектов и определения длины кабельных линий.
Прибор выполняет анализ отражённых сигналов и вычисляет расстояние до места повреждения. За счёт этого локализация обрывов и коротких замыканий происходит быстрее; в каталоге рефлектометры он представлен как инструмент для полевых и сервисных работ.
Для протяжённых измерений оправдана дискретная съёмка данных; при этом типовые интерфейсы и процедуры самопроверки применяются для упрощения интеграции и контроля показаний.
Ключевые особенности
Рефлектометр применяет импульсный метод для регистрации отражённого сигнала. Цифровая обработка отображает форму отражения, что упрощает интерпретацию результатов.
- Импульсный рефлектометр
- Определение расстояния до места повреждения
- Отображение формы отражённого сигнала
- Полевое исполнение для выездных работ
Где применяется
Прибор применяется для обслуживания и диагностики кабельных линий различного назначения, тем самым он востребован в полевых операциях и при технической поддержке сетевой инфраструктуры.
Описание импульсного рефлектометра TDR1000/3:

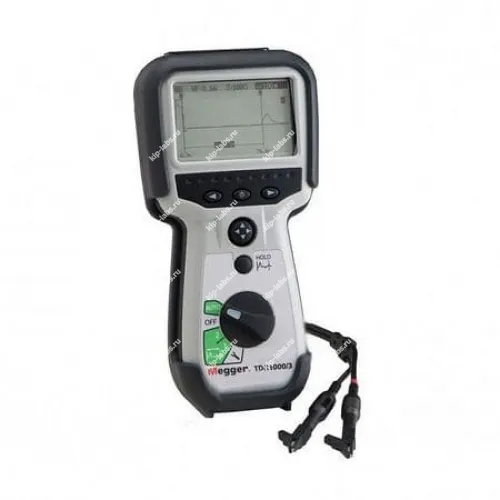

Рефлектометр Megger TDR1000/3 представляет собой ручной прибор для поиска неисправностей на металлических кабелях. Он оснащен 4-х позиционным переключателем управления, который обеспечивает простоту и удобство в эксплуатации.
Подсветка дисплея держится в течение одной минуты после активации, позволяя работать в слабоосвещенных местах. Для экономии заряда элементов питания устройство автоматически отключается через 5 минут простоя. Степень защиты корпуса от проникновения влаги и пыли - IP54.
Отличительные особенности импульсного рефлектометра TDR1000/3:
- Предназначен для использования на всех типах металлических кабелях с парой жил;
- Автоматические настройки для мгновенного использования;
- Короткий импульс для идентификации неисправностей в начале кабеля;
- Функция удержания трассировки и проведения следующего измерения для возможности сравнения кабелей;
- Обрезиненный корпус устойчив к механическим повреждениям;
- Регулируемая контрастность дисплея рефлектометра Megger TDR1000/3 1001-788;
- Для использования на Telecom ТНВ-3 цепи, или 150 В;
- Доступно четыре выходных сопротивления (25, 50, 75 и 100 Ом) и коэффициент укорочения между 0.2 и 0.99;
- Показывает расстояние в метрах или футах.
Технические характеристики импульсного рефлектометра TDR1000/3:
| Параметр | Значение |
|---|---|
| Maксимальная дальность | 5000 м |
| Разрешение | 1% |
| Погрешность | ± 1% от диапазона ± пиксела в 0.67 В.Ф. |
| Частота обновления | 3 раза/сек |
| Диапазон измерений | 10, 25, 100, 250, 1000, 2500, 5000 м |
| Рабочая температура | от -15 С до +50 С |
| Температура хранения | от -20 С до +70 С |
| Степень защиты | IP54 |
| Напряжение питания | 1,5 В |
| Батареи | 6 шт типа АА |
| Материал корпуса | ABS-пластик |
| Подсветка дисплея | есть |
| Разрешение | 0.1 м |
| Выходной импульс | 5 вольт пик-пик в открытой цепи |
| Срок службы батареи | до 14 часов |
| Габариты | 230х115х48 мм |
| Вес | 0,6 кг |
Комплект поставки TDR1000/3:
| № | Наименование | Количество |
|---|---|---|
| 1 | Рефлектометр импульсный TDR1000/3 | 1 |
| 2 | Набор проводов с предохранителями | 1 |
| 3 | Жесткий футляр для переноски | 1 |
| 4 | Руководство пользователя CD | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Классзащиты | IP54 |
| Номер в госреестре СИ | 78829-20 |
| Производитель | Megger |
| Страна производитель | Великобритания |
