Описание микроомметра TMC-6500
ТМС-6500 – профессиональный, цифровой измеритель активного/индуктивного сопротивления объектов энергетической отрасли, железной дороги и различных производственных предприятий. Широкий спектр применения позволяет проводить измерения сопротивления различных видов контактных соединений токами до 100 А, обмоток двигателей и силовых трансформаторов. Функции автоматического расчёта приведённого сопротивления к температуре сравнения и температуры обмоток электрооборудования, подвергшихся нагреву, упрощают анализ состояния данной электроустановки. Использование 4-х проводной схемы (метод Кельвина) измерения позволяет избежать ошибок, вызванных сопротивлением проводов, и получить наиболее точный результат.
Отличительные особенности:
- диапазон измерения сопротивления 0,1 мкОм…1999,9 Ом рабочим током 1 мА…100 А;
- три режима измерения:
- автоматический режим
- измерение резистивных объектов
- измерение индуктивных объектов
- измерение сопротивления контактных соединений с использованием токовых клещей;
- функция выбора измерения сопротивления с одно- или двухнаправленным протеканием тока;
- функция регистратора измерения с интервалом 1 сек…15 мин. длительностью до 30 мин.;
- графический анализ измерения сопротивления R(t);
- функция размагничивания магнитопровода;
- автоматическое приведение измеренного сопротивления к температуре, при которой определялось базовое сопротивление.
- функция измерения температуры объекта;
- расчёт температуры обмоток электрооборудования, подвергшихся нагреву;
- использование измерителя для установок с аморфным магнитопроводом;
- функция энергосбережения;
- широкий функционал работы с памятью прибора и интеграция данных в ПК;
- работа измерителя как от электрической сети, так и от АКБ.
Технические характеристики микроомметра TMC-6500
| Диапазон
| Разрешение
| Ток измерения
| Основная погрешность
|
| 0…999,9 мкОм
| 0,1 мкОм
| 50 A < I ≤ 100 A (200 мВ)
| ± (0,2 % и.в. + 2 е.м.р)
|
| 1,0000…1,9999 мОм
| 0,0001 мОм
|
| 0…999,9 мкОм
| 0,1 мкОм
| 20 A < I ≤ 50 A (200 мВ)
|
| 1,0000…3,9999 мОм
| 0,0001 мОм
|
| 0…999,9 мкОм
| 0,1 мкОм
| 10 A < I ≤ 20 A (160 мВ)
|
| 1,0000…7,9999 мОм
| 0,0001 мОм
|
| 0…999,9 мкОм
| 0,1 мкОм
| 10 А (20 мВ)
|
| 1,0000…1,9999 мОм
| 0,0001 мОм
|
| 2,000…19,999 мОм
| 0,001 мОм
| 10 А (200 мВ)
|
| 20,00…199,99 мОм
| 0,01 мОм
| 10 А/1 А (2 В/200 мВ)
|
| 200,0…999,9 мОм
| 0,1 мОм
| 1 А/0,1 А (2 В/200 мВ)
|
| 1,0000…1,9999 Ом
| 0,0001 Ом
|
| 2,000…19,999 Ом
| 0,001 Ом
| 0,1 А (2 В)
|
| 20,00…199,99 Ом
| 0,01 Ом
| 10 мА (2 В)
|
| 200,0…1999,9 Ом
| 0,1 Ом
| 1 мА (2 В)
|
| Параметры
| Значение
|
| Питание
|
| Питание измерителя от АКБ
| Аккумулятор Li-Ion 7,2 В / 8,8 Ач
|
| Питание измерителя от сети:
| 187…264 В, 50 Гц, 16 А, 1200 Вт
|
| Рабочая температура ЗУ
| -20…50 °C
|
| Время зарядки АКБ
| около 3,5 часов
|
| Условия окружающей среды и другие технические данные
|
| Диапазон рабочих температур
| -20…50 °C
|
| Диапазон температур при хранении
| -20…60 °C
|
| Влажность
| 20…90 %
|
| Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013)
| IP40 питание от сети или от АКБ IP67 с закрытым кейсом
|
| Категория электробезопасности
| КАТ II / 300 В
|
| Температура при поверке
| 23 ± 2 °C
|
| Влажность при поверке
| 40…60 %
|
| Макс. сопротивление проводов для тока 10 А
| 250 мОм
|
| Точность задания измерительного тока
| ± 10 %
|
| Количество измерений током 10 А от АКБ
| 200-250
|
| Время измерения сопротивления:
|
|
| - резистивный тип объекта
| 7-15 сек.
|
| - индуктивный тип объекта
| ≥ 10 сек.
|
| Темп.коэффициент /°C
| ± 0,01 % и.в. ± 0,1 е.м.р.
|
| Размеры
| 401 x 307 x 175 мм
|
| Масса
| 8,7 кг
|
| Дисплей
| Графический TFT 800 х 480
|
| Высота над уровнем моря
| не более 2000 м
|
| Интерфейс
| USB, LAN
|
| Класс защиты
| Двойная изоляция, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-1-2005
|
| Электромагнитная совместимость
| ГОСТ Р МЭК 61326-1-2014 ГОСТ Р 51522.2.2-2011 (МЭК 61326-2-2:2005)
|

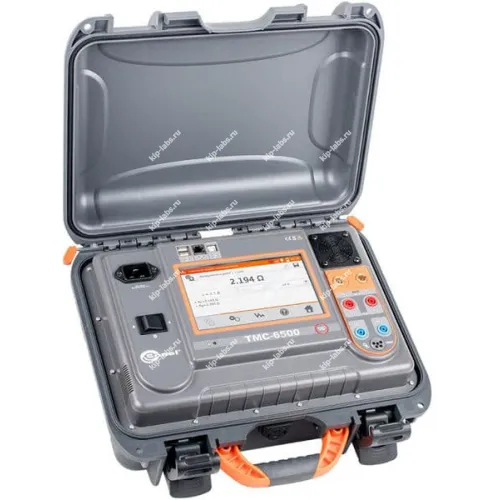

Внешний вид микроомметра TMC-6500
- Разъёмы:
- Двойной порт USB A для подключения принтера и/или Flash-накопителя.
- Порт LAN.
- Порт USB B для подключения к ПК.
- Гнездо для сетевого питания 187…264 В.
- Переключатель режима ВКЛ/ВЫКЛ.
- Индикация заряда АКБ при подключении к сети.
- Сенсорный дисплей.
- Измерительные разъёмы I1 и I2 для токов 100 А (ТМС-6500) и 200 А (ТМС-6700).
- Измерительные разъёмы I1 и I2 для тока 10 А.
- Измерительные разъёмы U1 и U2.
- Разъём для подключения температурного зонда или токовых клещей.
- Клавиша начала и завершения процесса измерения.
Комплект поставки:
| №
| Наименование
| Количество
|
| 1
| Микроомметр TMC-6500
| 1 - шт.
|
| 2
| Зажим «Крокодил» изолированный Кельвина К06
| 2 - шт.
|
| 3
| Зажим «Крокодил» изолированный черный К03
| 2 - шт.
|
| 4 | Кабель двухпроводный 3м
| 2 - шт.
|
| 5
| Кабель последовательного интерфейса USB
| 1 - шт.
|
| 6
| Кабель сетевой стандарта IEC
| 1 - шт.
|
| 7
| Кабель токовый 3 м 200 А черный I1
| 1 - шт.
|
| 8
| Кабель токовый 3 м 200 А черный I2
| 1 - шт.
|
| 9
| Провод измерительный 3 м с разъёмами «банан» 1 кВ голубой U1
| 1 - шт.
|
| 10
| Провод измерительный 3 м с разъёмами «банан» 1 кВ голубой U2
| 1 - шт.
|
| 11
| Температурный зонд ST-3
| 1 - шт.
|
| 12
| Футляр L12
| 1 - шт.
|
| Дополнительная комплектация микроомметра:
|
| 13
| Зажим «струбцина» Кельвина с двухпроводным кабелем
| 1 - шт.
|
| 14
| Зонд Кельвина двухконтактный
| 1 - шт.
|
| 15
| Кабель токовый 10 м 200 А чёрный I1
| 1 - шт.
|
| 16
| Кабель токовый 10 м 200 А чёрный I2
| 1 - шт.
|
| 17
| Кабель токовый 15 м 200 А чёрный I1
| 1 - шт.
|
| 18
| Кабель токовый 15 м 200 А чёрный I2
| 1 - шт.
|
| 19
| Кабель токовый 6 м 200 А чёрный I1
| 1 - шт.
|
| 20 | Кабель токовый 6 м 200 А чёрный I2
| 1 - шт.
|
| 21
| Клещи измерительные C-5
| 1 - шт.
|
| 22
| Провод измерительный 10 м с разъёмами «банан» 1 кВ голубой U1
| 1 - шт.
|
| 23
| Провод измерительный 10 м с разъёмами «банан» 1 кВ голубой U2
| 1 - шт.
|
| 24
| Провод измерительный 15 м с разъёмами «банан» 1 кВ голубой U1
| 1 - шт.
|
| 25
| Провод измерительный 15 м с разъёмами «банан» 1 кВ голубой U2
| 1 - шт.
|
| 26
| Провод измерительный 6 м с разъёмами «банан» 1 кВ голубой U1
| 1 - шт.
|
| 27
| Провод измерительный 6 м с разъёмами «банан» 1 кВ голубой U2
| 1 - шт.
|
| 28
| Температурный зонд ST-1
| 1 - шт.
|
| Характеристики |
| Внесен в госреестр СИ |
Да |
| Документы и сертификаты |
| Классзащиты |
IP67 |
| Номер в госреестре СИ |
75955-19 |
| Производитель |
SonelS.A. |
| Страна производитель |
Россия |
