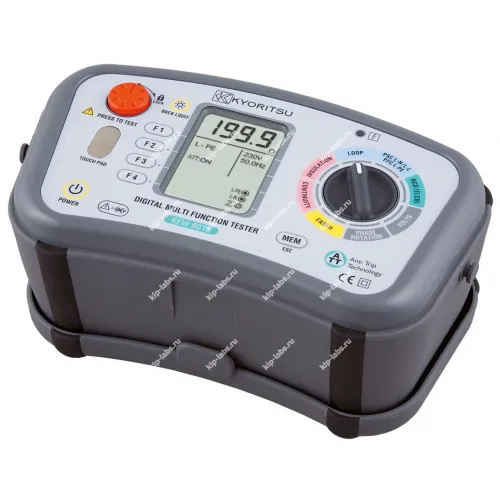

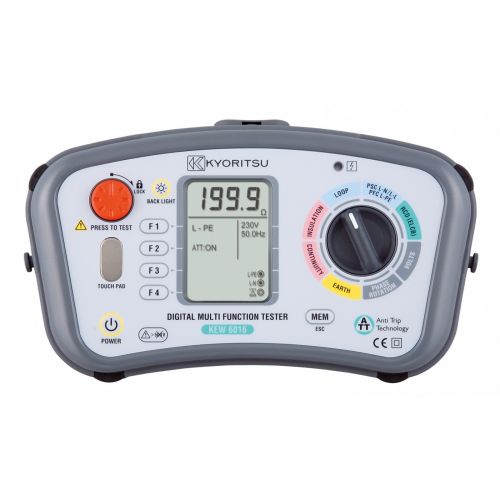

Назначение и принцип: Многофункциональный измеритель KEW 6016
Прибор KEW 6016 от KYORITSU представляет собой многофункциональное средство измерений, реализующее 10 функций: целостность цепи, мегаомметр, петля Ф-0, ток повреждения, ток КЗ, проверка УЗО, сопротивление заземления, переменное напряжение, чередование фаз и частота, при этом товар снят с производства.
Устройство предназначено для комплексной проверки электрических параметров и проводимости цепей; это выражается в возможности измерять целостность, выполнять мегаомметрические замеры и тест петли фаза-ноль. Оно также выполняет контроль токов повреждения и КЗ, проверку УЗО, замеры сопротивления заземления, переменного напряжения, чередование фаз и частоты, причём классифицируется среди омметры.
На практике прибор сочетает функции регистрации и анализа результатов, что позволяет сохранять до 1000 результатов измерений и формировать отчёты с помощью поставляемого программного обеспечения, включая 3-мя уровнями описания для каждого сохранённого результата.
Функциональные опции
- Технология «ATT» («Без срабатывания УЗО») - обеспечивает простоту эксплуатации и позволяет избегать срабатывания УЗО при проверке петли фаза-ноль.
- Память и ПО - накопитель прибора вмещает до 1000 записей; в комплект входит программное обеспечение для подготовки полных отчётов с 3-мя уровнями описания (№ схемы, № щитка, № места проведения испытаний).
- Прозвонка цепи - тест прозвонки возможно выполнять с блокировкой тестовой кнопки, при этом звуковой сигнал даёт оперативную индикацию результатов, а функция обнуления вычитает сопротивление щупов; предупреждение о наличии напряжения реализовано через светодиод, звуковой сигнал и индикацию на ЖКИ. Испытательный ток 200мА соответствует стандарту безопасности IEC 61557.
- Измерение сопротивления изоляции - выбор тестовых напряжений 250В, 500В и 1000В; измерения выполняются до 2000 МОм с автоматической подстройкой диапазона. Автоматическая разрядка ёмкости цепи повышает безопасность, а красный светодиод сигнализирует о высоком выходном напряжении и процессе разрядки. Предупреждение о цепи под напряжением осуществляется светодиодом, звуком и индикацией на ЖКИ, при этом высокий испытательный ток соответствует IEC 61557.
- Ток КЗ петли - запатентованная система «ATT» делает возможным высокоточное измерение петли фаза-ноль с разрешением 0,01 Ом при низком токе полного контура, а также быстрое тестирование без срабатывания УЗО при токе не менее 30мА; для повышения точности допускается выбор более высокого тока. Прибор также выполняет тест петли фаза-к-фазе в диапазоне 100 до 500В и поддерживает 2‑фазные или 3‑фазные измерения.
Сферы использования

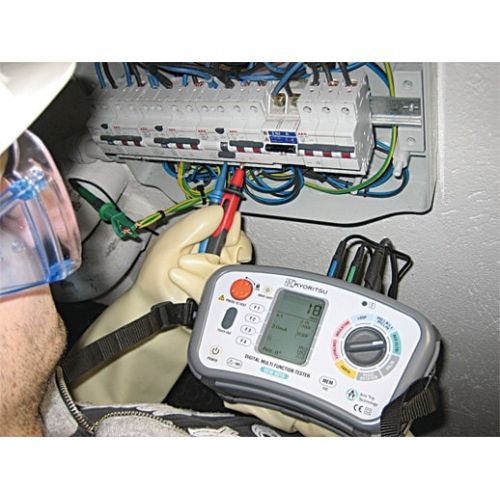

На практике KEW 6016 применяют для обследования и приёмочных испытаний электрических сетей, контроля изоляции и проверки защитных устройств - эти операции часто выполняются при наладке и периодическом обслуживании. В работе прибор полезен для оперативной диагностики щитков и электроустановок благодаря функции сохранения результатов и последующей генерации отчётов.
При эксплуатации уместна дискретность показаний и возможность выгрузки данных для формирования протоколов, причём устройство обеспечивает необходимые индикации состояния цепи (напряжение, разрядка и т.п.).
- *1 - напряжение появляется, когда измеряемое сопротивление меньше 2100 Ом;
- *2 - 230V+10%-15%;
- *3 - прочие напряжения, кроме указанного в сноске *2.
Технические харакеристики
| Параметр | Значение | ||
|---|---|---|---|
| Измерение сопротивления (целостности) цепи, прозвонка | |||
| Диапазоны измерений | 20/200/2000 Ом (автоподстройка) | ||
| Напряжение разомкнутой цепи | 5В ±20% *1 | ||
| Ток короткого замыкания | >200мА | ||
| Точность | ±0.1 Ом (0 - 1,19 Ом) ±2% измеренного значения +8ед.мл.р. (0.2 - 2000Ом) | ||
| Измерение сопротивления изоляции | |||
| Диапазоны измерений | 20 / 200 / 2000 МОм (автоподстройка) | ||
| Напряжение разомкнутой цепи (постоянный ток) | 20 / 200 МОм: 250В +25% -0% 20 / 200 / 2000 Мом: 500В +25% -0%, 1000В +20% -0% | ||
| Номинальный ток | 20 / 200 МОм: 1мА или больше при 250кОм 20 / 200 / 2000 МОм: 1мА или больше при 500кОм, при 1МОм | ||
| Точность | 20 / 200 МОм: ± 2% измеренного значения +6 ед.мл.р. (0 - 19.99 МОм) 20 / 200 МОм: ± 5% измеренного значения +6 ед.мл.р. (20 - 200 МОм) 20 / 200 / 2000 МОм: ± 2% измеренного значения +6 ед.мл.р. (0 - 199.9 МОм) 20 / 200 / 2000 МОм: ± 5% измеренного значения +6 ед.мл.р. (200 - 2000 МОм) | ||
| Измерение полного сопротивления петли "Фаза-Ноль" | |||
| Функция | L-PE, L-PE (ATT, без срабатывания УЗО), L-N / L-L | ||
| Номинальное напряжение | L-PE, L-PE (ATT, без срабатывания УЗО), L-N / L-L: 100 - 260В (50/60Гц) L-N: 100 - 300В (50/60Гц) L-L: 300 - 500В (50/60Гц) | ||
| Номинальный испытательный ток при 0 Ом: Величина / продолжительность при напряжении 230В | 20 Ом: 6А / 20мс 200 Ом: 2А / 20мс 2000 Ом: 15мА / 500мс L-N: 6А / 60мс N-PE: 10мА / прибл. 5с | ||
| Диапазоны измерения полного сопротивления | 20 / 200 / 2000 Ом (автоподстройка), (L-N < 20 Ом) | ||
| Точность | L-PE, L-N / L-L: ±3% измеренного значения +4ед.мл.р.*2, ±3% измеренного значения +8 ед.мл.р.*3 L-PE (ATT): ±3% измеренного значения +6 ед.мл.р.*2, ±3% измеренного значения +8 ед.мл.р.*3 | ||
| Измерение ожидаемого (предполагаемого) тока короткого замыкания (ОТКЗ, PSC) (L-N/L-L) / PFC (L-PE) | |||
| Функция | PSC - ожидаемый ток короткого замыкания, PFC - ожидаемый ток повреждения, PFC - ожидаемый ток повреждения с технологией "без отключения УЗО" (ATT) | ||
| Номинальное напряжение | PSC: 100 - 500В 50/60Гц PFC, PFC (ATT): 100 - 260В 50/60Гц | ||
| Номинальный испытательный ток при 0 Ом: Величина / продолжительность при напряжении 230В | PSC: 6А / 20мс PFC: 6А / 20мс, 2А / 20мс, 15мА / 500мс PFC (ATT): L-N: 6А / 60мс, N-PE: 10мА / прибл. 5с | ||
| Диапазоны | 2000А / 20кА (автоподстройка) | ||
| Точность | Точность ОТКЗ (PSC) / ОТП (PFC), вычисляется из измеренного полного сопротивления петли "Фаза - Ноль" и измеренного напряжения | ||
| Измерение параметров устройств защитного отключения (УЗО) | |||
| Функция | X1/2, X1, X5, Ramp, Auto (автоматические режимы), Uc (напряжение прикосновения) | ||
| Установки тока срабатывания | X1/2, X1, Uc: 10 / 30 / 100 / 300 / 500 / 1000мА X5: 10 / 30 / 100мА Ramp: 10 / 30 / 100 / 300 / 500мА | ||
| Тестирование времени отключения | X1/2: 2000мс X1: G: 550мс / S: 1000мс X5: 410мс Ramp: повышение на 10% от 20% до 110% G: 300мс / S: 500мс Х 10 раз | ||
| Номинальное напряжение | Х1/2, Х1, Х5, Ramp, Uc: 230В +10%, -15% 50/60Гц Auto: соответствует точности каждой функции. Последовательность измерений: X1/2 0° X1/2 180° X1 0° X1 180° X5 0° X5 180° Измерения с установкой x5 не проводятся для УЗО с номинальным током 100мА или более. | ||
| Точность при измерении тока срабатывания: | Тип AC: X1/2: -8% - -2%, X1, X5: +2% - +8%, Ramp: ±4% Тип А: X1/2: -10% - 0%, X1, X5: 0% - +10%, Ramp: ±10%, Uc: +5% - +15% измеренного значения ±8ед.мл.р. | ||
| Измерение сопротивления заземления | |||
| Диапазон | 20/200/2000 Ом (автоподстройка) | ||
| Точность | 20 Ом: ±3% измеренного значения +0.1 Ом 200/2000 Ом: ±3% измеренного значения +3ед.мл.р. (сопротивление вспомогательного заземления 100±5%) | ||
| Проверка чередования фаз | |||
| Номинальное напряжение | 50-500В 50/60Гц | ||
| Замечание | Прямая последовательность фаз отображается как "1.2.3" и пиктограмма круга со стрелками Обратная последовательность фаз отображается как "3.2.1" и пиктограмма круга со стрелками | ||
| Измерение напряжения и частоты | |||
| Функция | Напряжение | Частота | |
| Номинальное напряжение | 25 - 500V, 45 - 65Hz | ||
| Диапазон измерений | 25 - 500В | 45 - 65Гц | |
| Точность | ±2% измеренного значения +4ед.мл.р. | ±0.5% измеренного значения +2ед.мл.р. | |
| Общее | |||
| Стандарты безопасности | IEC 61010-1 CAT ? 300В (500В фаза к фазе) Степень загрязнения 2 IEC 61557-1,2,3,4,5,6,7,10, IEC 60529 (IP40), IEC 61326 (EMC) | ||
| Источник питания | LR6 х 8 | ||
| Размер | 136(Д) х 235(Ш) х 114(Г) мм | ||
| Вес | 1350г. включая батареи | ||
Комплект поставки:
| Опционально | ||
|---|---|---|
| 1 | Многофункциональный измеритель KEW 6016 | 1 - шт. |
| 2 | Руководство по эксплуатации | 1 - шт. |
| 3 | Батареи | 1 - шт. |
| 4 | Пряжка | 1 - шт. |
| 5 | Ремешок | 1 - шт. |
| 6 | Чехол для прибора | 1 - шт. |
| 7 | Чехол для кабелей | 1 - шт. |
| 8 | USB адаптер с программным обеспечением KEW Report | 1 - шт. |

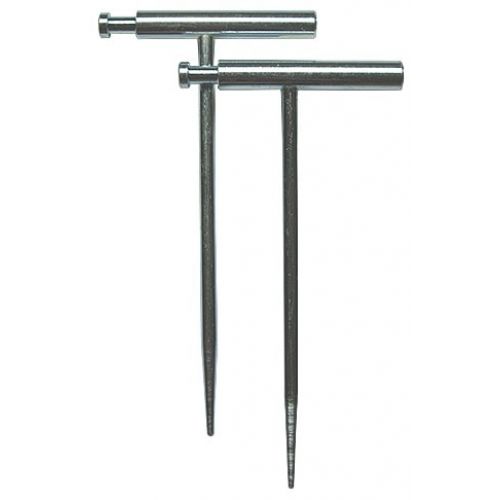

| 9 | Вспомогательные штыри заземления | 1 - шт. |

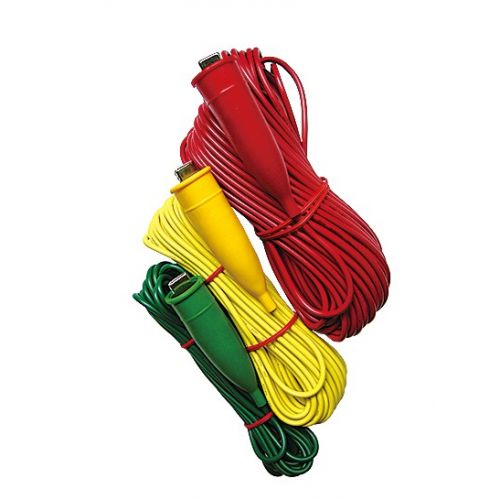

| 10 | Кабели для измерения сопротивления заземления | 1 - шт. |

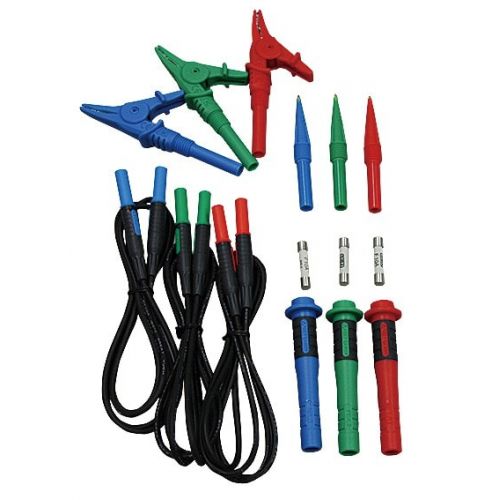

| 11 | Набор кабелей с щупами, защищенными предохранителями | 1 - шт. |

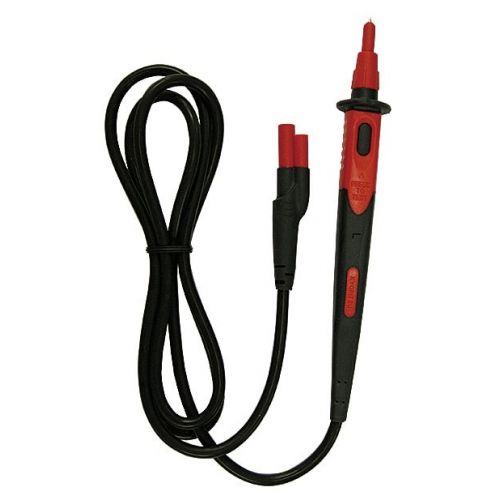

| 12 | Измерительный кабель с кнопкой дистанционного управления | 1 - шт. |
| 13 | Основной измерительный кабель с европейской вилкой (ШУКО, SHUKO) | 1 - шт. |
| 14 | Адаптер RS232 с программным обспечением KEW Report | 1 - шт. |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Классзащиты | IP40 |
| Производитель | KYORITSU |
| Страна производитель | Япония |
| Гарантия (мес.) | 24 |
