Миллиомметр МИКО-7МА

Кратко о модели: Миллиомметр МИКО-7МА

Миллиомметр МИКО-7МА применяют для определения электрического сопротивления обмоток трансформаторов и электродвигателей, а также шунтирующих резисторов и прочих участков электрических цепей, где требуется контроль низких сопротивлений. При этом прибор выпускается СКБ ЭП, что упрощает поиск документации и сервисной поддержки.

Измерения выполняются по методу амперметра–вольтметра: к объекту присоединяют токовые и потенциальные контактные выводы, после чего по току и падению напряжения определяется сопротивление. За счёт этого достигается корректное снятие параметров даже на индуктивных элементах; дополнительно устройство интегрируется в систему учёта результатов и каталогизации, включая использование программного обеспечения производителя. Сведения о семействе приборов можно найти на странице Миллиомметры, а подбор по типу изделия доступен в разделе омметры.

Через токовые выводы проходит постоянный стабилизированный ток, а потенциальные контакты предназначены для контроля падения напряжения на измеряемом участке. Таким образом обеспечивается разделение функций источника тока и измерительного канала, что повышает надёжность результатов.

Ключевые особенности

1. Измерение электрического сопротивления в индуктивных и безиндуктивных цепях в диапазоне от 10 мкОм / 2 кОм на токах до 10А:

• Обмоток силовых и измерительных трансформаторов, обмоток электродвигателей, генераторов, линейных компенсаторов и обмоток другого оборудования с большой индуктивностью;
• Контактов выключателей, резисторов, шин и других цепей, не содержащих индуктивность;
• Контактов избирателя устройств РПН, заземлителей, разъединителей и других разъемных и неразъемных контактных соединений.

2. Специализированные режимы измерения для различных объектов

Прибор поддерживает набор режимов, ориентированных на разные типы объектов: резистивные и индуктивные элементы, трансформаторы напряжения и тока, а также силовые трансформаторы. Благодаря этому пользователь может выбирать режим, соответствующий конфигурации проверяемого устройства, что повышает корректность измерений.

3. Высокая точность измерения не только в лабораторных условиях, но и на подстанциях

Точность поддерживается как в лабораторных условиях, так и на подстанциях при наличии промышленных помех, поскольку для каждого сопротивления обмотки рассчитывается и устанавливается максимально возможный измерительный ток, ограниченный полезной мощностью прибора. В итоге соотношение полезного сигнала к амплитуде помех остаётся высоким при любом значении сопротивления.

4. Высокая степень защищенности и соответствие требованиям безопасности:

• от превышения измерительного тока;
• от э.д.с. самоиндукции.

При случайном отсоединении измерительных проводов или кабеля питания во время измерения в разрываемой цепи может возникнуть э.д.с. самоиндукции до нескольких киловольт и электрическая дуга в месте разрыва. В результате прибор оснащён резервированной защитой от э.д.с. самоиндукции при случайном отключении измерительного кабеля или кабеля питания, что защищает персонал и предотвращает повреждение оборудования. Кроме того, реализован набор защит от перегрева измерительного блока; имеются контакт защитного заземления в сетевой вилке и клемма защитного заземления на корпусе измерительного блока.

5. Связь с персональным компьютером через USB или Bluetooth позволяет:

• Управлять прибором с помощью ПК;
• Систематизировать и сохранять результаты на компьютере;
• Формировать отчеты измерений.

Для передачи данных и ведения внешнего архива используется специализированное программное обеспечение производителя. Прибор имеет возможность питания от сети и выпускается в двух модификациях: без встроенной аккумуляторной батареи (МИКО-7МА) и со встроенным аккумулятором (МИКО-7МАА). Наличие интерфейсов упрощает интеграцию в лабораторные и эксплуатационные системы с централизованным хранением данных; такая дискретность представления результатов удобна при формировании отчётности.

Где применяется

МИКО-7МА применяют для контроля сопротивления обмоток трансформаторов и электродвигателей, в том числе при приёмке и ремонте электрооборудования, а также при проверке шунтирующих резисторов и контактных соединений. При этом прибор используется как в полевых условиях подстанций, так и в стендовых лабораториях, что делает его универсальным средством измерений.

Типичные области применения включают диагностику контактов выключателей и разъёмных соединений, проверку обмоток силовых и измерительных трансформаторов, а также оценку параметров генераторов и компенсаторов; благодаря этому инструмент удобен для оперативных и плановых проверок.

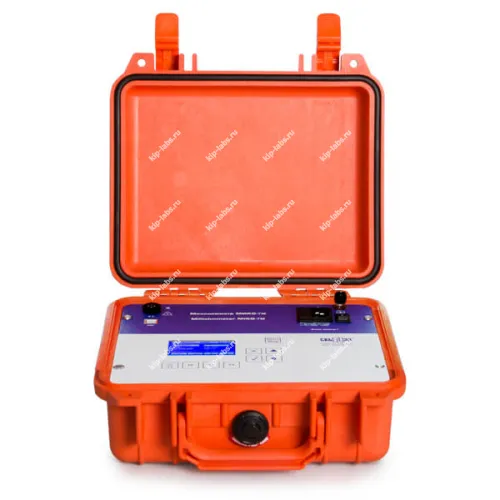

Внешний вид панели миллиомметр МИКО-7МА:

1. Место для нанесения оттисков пломб.
2. Место для нанесения оттисков клейм или размещения наклеек.

Технические характеристики миллиомметр МИКО-7МА:

Комплектация миллиомметр МИКО-7МА:

Дополнительная комплектация миллиомметр МИКО-7МА:
