Ф4106 Прибор контроля изоляции

Назначение и принцип: Ф4106 Прибор контроля изоляции

Приборы контроля изоляции серии Ф4106 применяют для оценки сопротивления изоляции в сетях переменного тока с изолированной нейтралью; измерения выполняются при снижении сопротивления. Они рассчитаны на работу под напряжением 220 В или 380 В и на частоты 50, 60 или 400 Гц, при этом производителем является Уманский завод Мегомметр и прибор относится к классу омметры.

Область применения охватывает передвижные и стационарные электроустановки с изолированной нейтралью. В работе приборы служат для контроля состояния изоляции и фиксации критических снижений сопротивления.

Прибор предназначен для встраивания в щитовую панель, при этом доступ к разъему РУ и зажимам ПУ, а также ко входным и выходным цепям должен быть закрыт; во внешней цепи питания требуется предохранитель на 0,16 А типа ВПБ-6 или другой с аналогичными характеристиками.

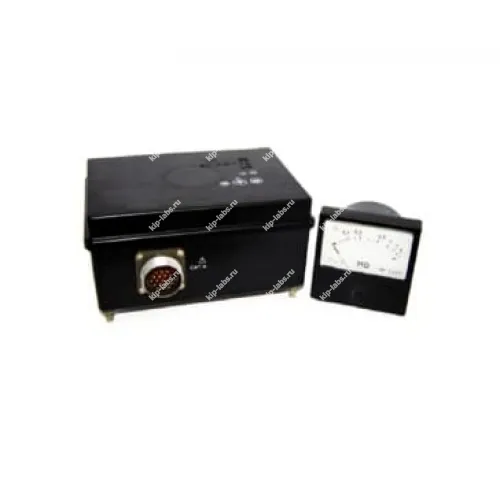

Щитовая компоновка прибора Ф4106 включает показывающее устройство (ПУ) и релейное устройство (РУ). Эти модули представлены как отдельные узлы для удобства монтажа и обслуживания.

При эксплуатации может быть уместна дискретность показаний. При калибровке полезно учитывать потребность в опциях самокалибровки или стандартных интерфейсах обмена данными, например RS-232C.

Функциональные опции

Прибор обеспечивает регулярный контроль сопротивления изоляции и формирование релейных сигналов при достижении заданных порогов; в работе используются фиксированные установки сопротивления на релейном устройстве и измерительный диапазон показывающего устройства, указанные далее.

Сферы использования

На практике Ф4106 применяется в передвижных и стационарных электроустановках с изолированной нейтралью, при этом прибор используется для раннего выявления снижения сопротивления изоляции и предупреждения потенциальных нарушений работы электрооборудования.

РУ имеет следующие установки сопротивления:

• Ф4106 - 30, 50, 500 кОм
• Ф4106А - 12, 20, 60 кОм.
• Диапазон измерения ПУ – 0,02 - 5 МОм.
• Класс точности ПУ - 2,5.
• Предел допускаемой основной погрешности РУ равен 10% от сопротивления установки.
• Условия эксплуатации - от минус 60 ° С до плюс 60 ° С.
• Исполнение прибора Ф4106 - пылезащищенное, брызгозащищенное, виброустойчивое.

Габаритные размеры, мм:

• РУ - 175х98х143
• ПУ - 80х80х100.
• Масса, кг, не более:
• РУ - 1,3
• ПУ - 0,2.

Время установления рабочего режима - не более 15 минут.

Режим работы - непрерывный. Продолжительность непрерывной работы не ограничена.
