LA-1011 Мультиметр, LAN тестер

Назначение и принцип: LA-1011 Мультиметр, LAN тестер

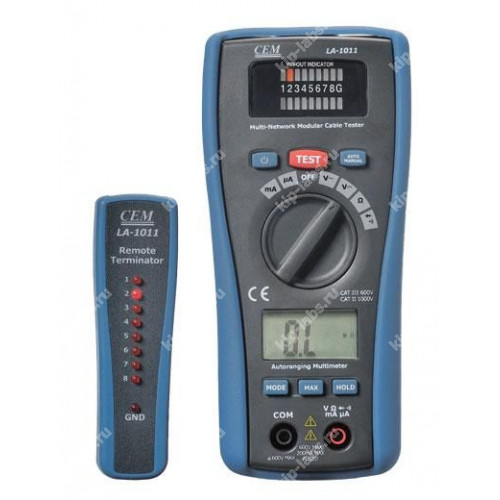

Прибор LA-1011 объединяет в себе функции мультиметра и LAN‑тестера, при этом сочетая измерительные и диагностические возможности; устройство выпускается производителем CEM Industries и относится к сектору Мультиметры цифровые профессиональные.

• проверка целостности проводки методом прозвонки для обнаружения обрывов;
• диагностика компьютерных и телефонных линий, включая проверку витой пары;
• измерение основных электрических параметров: напряжения, сопротивления и тока;
• поиск дефектов контактов и неисправностей в полупроводниковых элементах;
• проверка корректности подключения разъёмов.

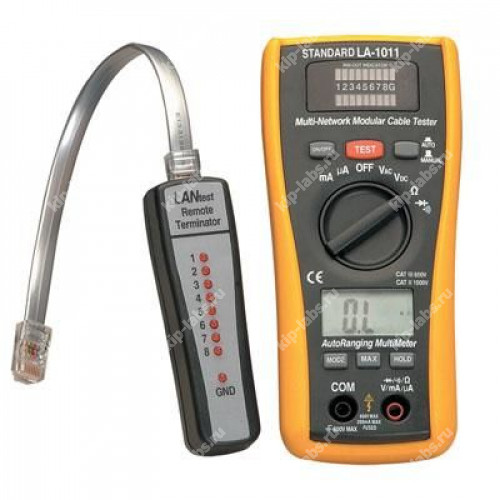

Кабельный тестер применяет передатчик вместе с выносным приёмником, что позволяет пропускать тестовый сигнал по каждой токопроводящей жиле и фиксировать наличие напряжения светодиодной индикацией; показания при этом отображаются на дисплее и упрощают визуальный контроль.

При эксплуатации прибор оперативно определяет неисправности и локализует место обрыва или перепутанных жил, что снижает время на поиск дефекта. На практике уместна дискретность индикации при поочерёдном тестировании каналов.

Устройство поддерживает два режима работы - автоматический и ручной. Автоматический режим удобен для быстрой проверки, а ручной даёт возможность получить более подробную информацию по линии.

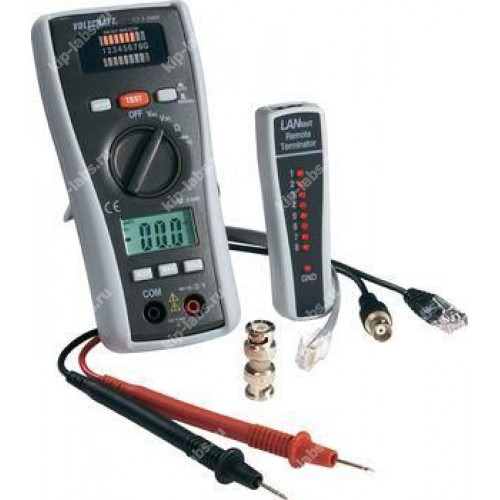

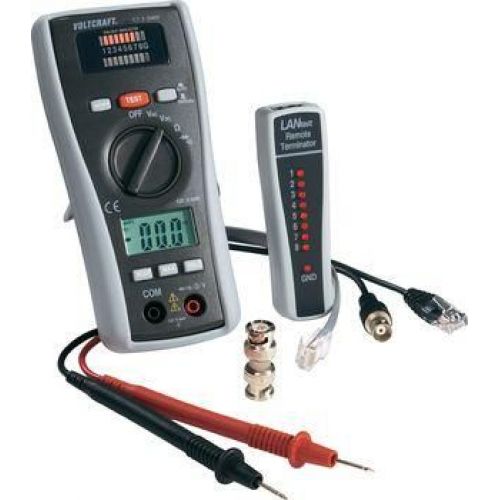

Комплектация. Разработано устройство так, чтобы можно было проводить диагностику электрических цепей перед их прокладкой, также исследовать уже рабочие линии (приложить выносной приемник сигнала к концу электропроводки). Блок управления включает функции мультиметра и LAN тестера. Модель LA-1011 универсальна, поскольку комплектуется соединителями и проводниками - это расширяет спектр возможностей аппарата.

Функция тестирования по 9 каналам обеспечивает прозвон компьютерных и телефонных линий и позволяет оценивать состояние экрана кабеля; при этом выполняется проверка целостности и последовательности жил.

Корпус снабжён резиновой накладкой для надежного хвата, при этом в конструкции предусмотрена складная подставка для размещения прибора на горизонтальной поверхности.

Функциональные опции

• комбинация возможностей мультиметра и LAN‑тестера в одном корпусе;
• встроенные передатчик и приёмник для последовательного контроля жил;
• светодиодная индикация напряжения и визуальный вывод параметров на дисплей;
• два рабочих режима: автоматический для оперативной проверки и ручной для углублённой диагностики;
• возможность прозвонки по 9 каналам и тестирования RJ45/RJ11.

Сферы использования

При эксплуатации LA-1011 применяют для контроля кабельных трасс до и после их прокладки, что позволяет своевременно находить обрывы и неверные подключения; в работе прибор используют при обслуживании локальных компьютерных и телефонных сетей.

На практике устройство востребовано в сервисных и монтажных задачах IT‑инфраструктуры и телекоммуникаций. При калибровке полезно учитывать индикацию низкого заряда батареи и функции автоматического отключения.

Технические характеристики:

Напряжение переменного тока 600 В ± 0,5%

Напряжение постоянного тока 600 В ± 1.2%

Переменный ток 200 мА ± 1.5%

Постоянный ток 200 мА ± 20%

Сопротивление 20 МОм ± 0,8%

Тест короткого замыкания менее 100Ω, зуммер

Тест на 300 метров кабеля

RJ45/RJ11 тест

Датчик низкого заряда батареи

Автоматическое отключение

Размеры: 162 х 74,5 х 44 мм

Вес: 308 г
