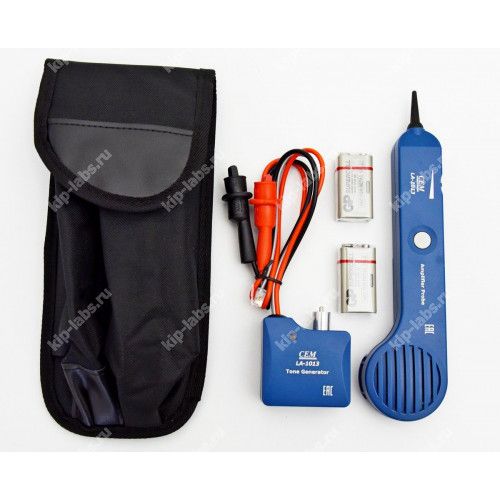

LA-1013 Детектор скрытой проводки

Назначение и принцип: LA-1013 Детектор скрытой проводки

Прибор LA-1013 предназначен для обнаружения трасс кабелей под поверхностью, что делает его пригодным для работы с различными ремонтными задачами в области тестеры для поиска скрытой проводки; устройство выпускает производитель CEM Industries, что упрощает включение прибора в стандартный набор сервисных инструментов.

На практике устройство применяют для локализации места обрыва в повреждённой линии, для проверки наличия электрического контакта между двумя точками и для анализа тонального сигнала в кабеле или телефонной линии, при этом прибор может использоваться совместно с приборами из раздела электроизмерительные приборы при комплексной диагностике.

Функциональные опции

• Определение расположения проводки под разными отделочными покрытиями.
• Локализация места разрыва в повреждённой линии.
• Проверка наличия электрического контакта между двумя контрольными точками.
• Детектирование и распознавание тонального сигнала в кабеле или телефонной линии.

Сферы использования

В работе LA-1013 применяется бригадами монтажа и эксплуатации при ремонте и обслуживании электропроводки в зданиях и помещениях; прибор упрощает поиск скрытых проводов, тем самым ускоряя восстановление связей и сокращая время на диагностические операции.

При эксплуатации устройство также востребовано техниками телекоммуникационных служб для тестирования телефонных линий и определения полярности соединений. При калибровке и подготовке к измерениям полезно учитывать дискретность сигнала и возможность подключения наушников - эта особенность не требует дополнительных объяснений и обычно рассматривается как стандартная опция.

Инструкция по эксплуатации детектора скрытой проводки LA-1013

Определение трассы кабеля/проводной линии

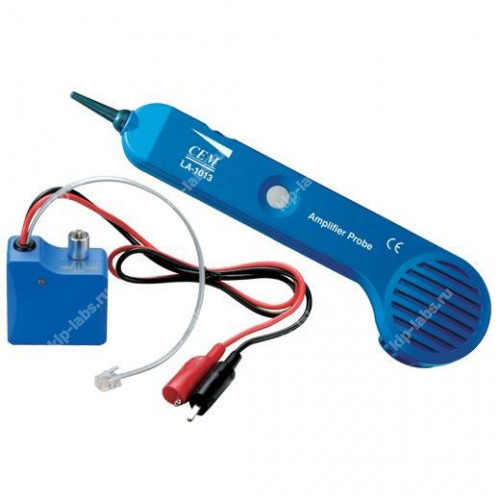

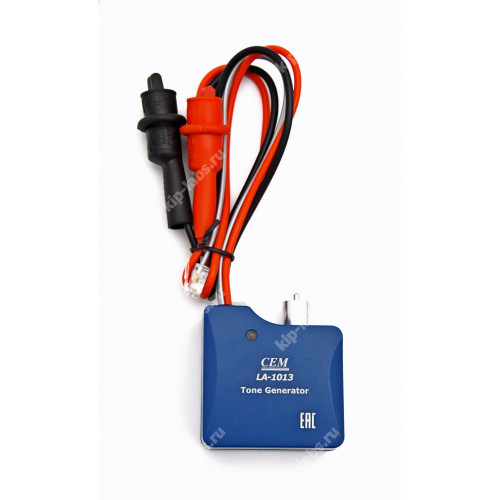

1. Подсоедините тоновый генератор к исследуемому кабелю.
2. Если на одном конце кабеля имеется разъём, подключите красный крокодил к проводнику, а чёрный к заземлению приборов.
3. Когда разъёмов нет, зажмите красный крокодил на одном проводе, а чёрный - на другом.
4. При наличии модульных интерфейсов вставьте разъёмы RJ11 непосредственно в соответствующие гнёзда кабеля.
5. Переключите питание тонового генератора в положение TONE.

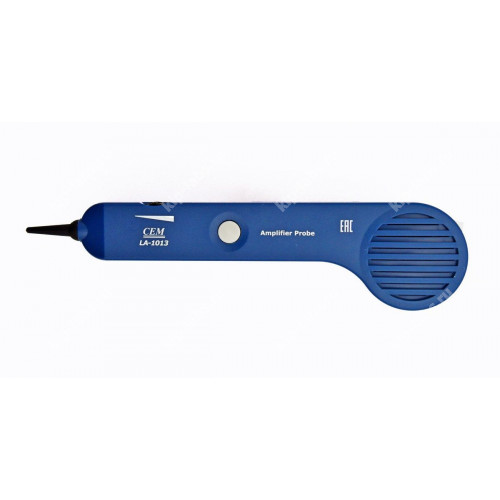

6. Нажмите и удерживайте кнопку включения на индуктивном пробнике.
7. Поднесите изолированный измерительный наконечник к зоне исследования для регистрации сигнала от тонового генератора.
8. Поворачивая регулятор громкости/чувствительности на верхней части пробника, установите требуемый уровень сигнала и чувствительность для трассировки проводов.
9. Максимальная громкость будет фиксироваться над проводниками, подключёнными к тоновому генератору.

Примечание: гнездо для подключения головного телефона находится в нижней части пробника.

Идентификация телефонного кабеля: прямой и обратный провод – с помощью зажимов типа «крокодил»

1. Установите переключатель питания тонового генератора в положение OFF.
2. Подключите красный контрольный вывод к одной линии, а чёрный - к другой.
3. Состояние индицируется светодиодом: ЗЕЛЕНЫЙ = обратный (приемный) провод, КРАСНЫЙ = прямой провод.

Идентификация телефонного кабеля: прямой и обратный провод – с помощью соединителей RJ-11

1. Переведите выключатель питания тонового генератора в положение OFF.
2. Вставьте соответствующий разъём RJ-11 в гнездо кабеля.
3. По цвету светодиода определите подключение: ЗЕЛЕНЫЙ = гнездо подключено правильно, КРАСНЫЙ = гнездо подключено с обратной полярностью.

Идентификация телефонного кабеля: состояние линии

1. Переключите выключатель питания тонового генератора в положение OFF.
2. Подключите красный контрольный вывод к ОБРАТНОМУ проводу, а чёрный - к ПРЯМОМУ проводу.
3. Состояние линии отображается светодиодом: ЗЕЛЕНЫЙ = СВОБОДНАЯ, ВЫКЛЮЧЕНО = ЗАНЯТАЯ, мигающий ЖЕЛТЫЙ = ВЫЗОВ.
4. Чтобы инициировать набор и подать вызов, переведите переключатель тонового генератора в позицию CONT.

Проверка на обрыв с помощью детектора скрытой проводки LA-1013

1. Подсоедините контрольные выводы к проверяемой паре проводов.
2. Переключите тоновый генератор в позицию CONT.
3. Если сопротивление низкое и обрывы отсутствуют, светодиод светит ярким ЗЕЛЁНЫМ светом; по мере увеличения сопротивления яркость уменьшается, и примерно при 10,000 Ом индикатор гаснет.

Выбор тона на LA-1013

Выходной сигнал тонового генератора может работать в непрерывном режиме или в режиме фликкер-шум; для смены типа выходного сигнала измените положение переключателя типа тонового сигнала в батарейном отсеке.

Замена батареи детектора скрытой проводки LA-1013

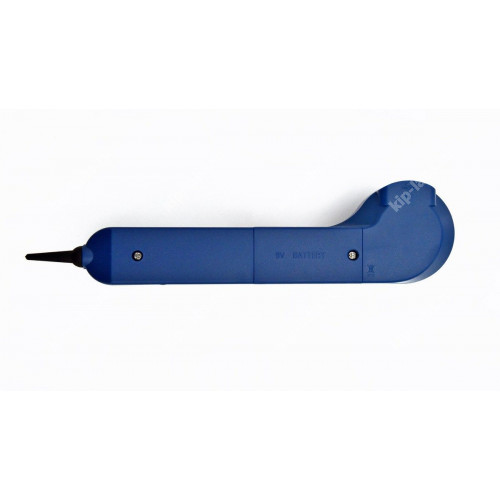

Для замены батареи снимите крышку батарейного отсека и установите новую батарею 9 В согласно схеме, нанесённой на корпус.

Технические характеристики детектора скрытой проводки

• Мощность: батарея 9 В (тоновый генератор и пробник (1 шт.))
• Выход: 1 кГц, прямоугольный сигнал 6 В (приблизительно)
• Размеры пробника: 9х2,25х1 дюймов (228х57х25,4 мм)
• Генератор: 2,3х2,3х1,35 дюймов (58,5х58,5х34,3 мм)
• Масса: 0,6 фунтов (270 г)
