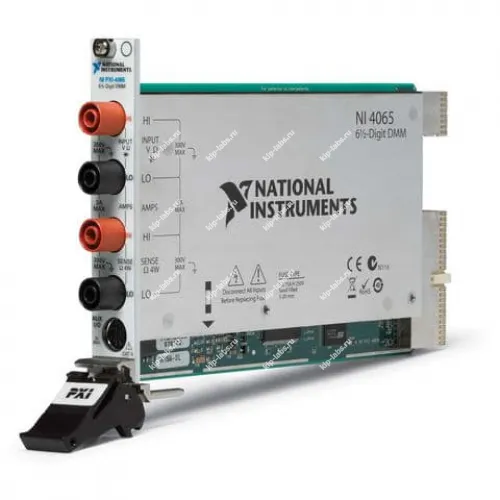

Описание цифрового мультиметра NI PXI-4065 (Артикул: 780011-01)
Модуль компании National Instruments NI PXI-4065 PXI DMM – это недорогой цифровой мультиметр, позволяющий проводить измерения напряжения, сопротивления и силы тока постоянного и переменного токов, а также для тестирования полупроводниковых диодов. Благодаря этому платы серии 4065 на шинах PCIe, PCI, PXI представляют собой идеальную недорогую платформу для устройства тестовых и лабораторных стендов в промышленных, исследовательских и образовательных лабораториях
Особенности мультиметра
- Основные возможности мультиметра для измерений с разрешающей способностью в 6 1/2 десятичных разряда 7 встроенных вариантов измерений: напряжения по постоянному/переменному току, силы тока постоянного/переменного, сопротивления по 2- или 4-проводной схемам и тестирование полупроводниковых диодов;
- Входная изоляция + 300 В постоянного тока/среднеквадратического переменного тока Быстродействие в 3000 измерений/с (максимум) при 4 1/2 десятичных разряда;
- Возможность создания многоканальных систем сбора данных с коммутаторами в формате PXI;
- Для проведения более высокопроизводительных операций в области измерительно-контрольных систем рекомендуется использовать модули серии NI 407x FlexDMM.
Технические характеристики NI PXI-4065
Параметр
| Значения
|
Число каналов
| 2
|
Виды измерений
| DCV, ACV, DC, AC, Сопротивление, Целостность цепи, P-N
|
Базовая погрешность (%)
| 0.0028
|
Постоянное напряжение
| 300 В
|
Разрешение (DCV)
| 100 нВ
|
Переменное напряжение
| 300 В
|
Разрешение (ACV)
| -
|
Диапазон частот ACV
|
|
Постоянный ток
| 3 А
|
Разрешение (DC)
| 10 нА
|
Переменный ток
| 3 А
|
Разрешение (AC)
| -
|
Диапазон частот AC
| 10 Гц – 100 кГц
|
Сопротивление, максимальное
| 100 МОм
|
Разрешение (R)
| 100 мкОм
|
Диапазон измеряемых частот
| -
|
Разрядность индикатора
| 6,5
|
TrueRMS
| да
|
Особенности
| Модульный цифровой вольтметр.
|
Интерфейс
| PXI
|
Характеристики |
Внесен в госреестр СИ |
Да |
Документы и сертификаты |
Номер в госреестре СИ |
57582-14 |
Производитель |
NationalInstruments |
Страна производитель |
США |
Гарантия (мес.) |
12 |
