Описание многофункционального мультиметра-калибратора АМ-7025.
Многофункциональные мультиметры-калибраторы технологических процессов АМ-7025 предназначены для измерения и выдачи сигналов высокоточного значения при проверке и калибровке различного оборудования (датчики, измерители, преобразователи, контроллеры и т.п.) во время проведения ремонтных или пуско-наладочных работ. Это компактные портативные приборы, необходимые в работе инженеров, наладчиков и специалистов ремонтных служб, позволяющие сэкономить время и решить широкий круг задач в полевых условиях.

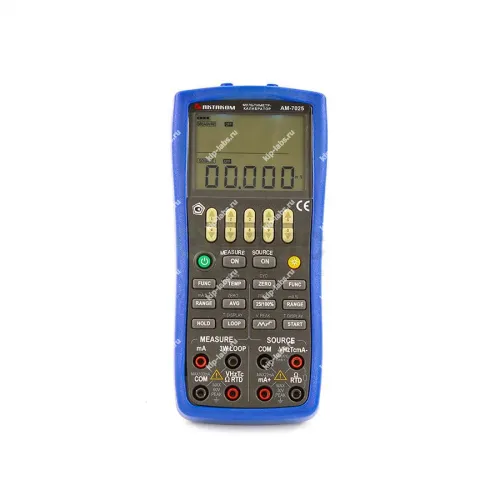

Органы управления калибратора АМ-7025
I. Разъём для подключения зарядного устройства (только при использовании аккумуляторов) и модуля преобразования давления
II. Многофункциональный дисплей
III. Кнопки управления прибора
IV. Входные (измерительные) терминалы прибора
V. Выходные (калибраторные) терминалы прибора.
Входные и выходные терминалы
- Общий входной терминал COM; терминал «минус» для некоторых измерительные функций
- Входной терминал «плюс» при измерении напряжения, сопротивления, частоты, температуры, коммутации, прозвонка; входной терминал «минус» постоянного тока (max22mA)
- Входной терминал «плюс» постоянного тока (max100mA)
- Входной разъём при 3-х проводном измерении сопротивления; терминал питания петли: (+24 В пост. тока)
- Выходной терминал «плюс» постоянного тока (max22mA)
- Выходной терминал «минус» в режиме выдачи сопротивления и статических характеристик термопреобразователей сопротивления
- Общий выходной терминал COM; терминал «минус» для некоторых функций калибратора
- Выходной терминал «плюс» в режимах выдачи постоянного напряжения, частоты, сопротивления, статических характеристик термопреобразователей, имитации коммутаций; выходной терминал «плюс» постоянного тока: (max22mA)
Кнопки управления
- Увеличение соответствующего разряда значения выходного сигнала
- Увеличение соответствующего разряда значения выходного сигнала
- Увеличение соответствующего разряда значения выходного сигнала
- Увеличение соответствующего разряда значения выходного сигнала
- Увеличение соответствующего разряда значения выходного сигнала
- Уменьшение соответствующего разряда значения выходного сигнала
- Уменьшение соответствующего разряда значения выходного сигнала
- Уменьшение соответствующего разряда значения выходного сигнала
- Уменьшение соответствующего разряда значения выходного сигнала
- Уменьшение соответствующего разряда значения выходного сигнала
- Включение / выключение измерительной функции
- Включение / отключение выходного сигнала калибратора.
- Включение / отключение питания.
- Включение / отключение подсветки
- Выбор измерительной функции
- Выбор функции формирования выходных сигналов
- Включение / выключение функции контроля температуры окружающей среды. В режиме выдачи или измерения температуры термопарой – вкл./откл. компенсации температуры спая (RJ).
- Установка нулевого уровня выходной величины сигнала. В режиме источника импульсов – установка числа импульсов.
- Выбор измерительного диапазона. / Измерение тока и процентного смещения.
- Выбор диапазона калибровки. / формирование тока и процентного смещения.
- Измерение среднего значения. / Относительные измерения величины давления.
- Ручной выбор шага 25% или 100% (для выдачи тока mA). Установка частоты (для выдачи импульсов, частоты или коммутаций).
- Удержание измеренного значения.
- Формирование авто-импульсов, запуск выдачи ступенчатого тока или свипирования. Конвертация показаний температуры термопары в напряжение mV или термопреобразователя в сопротивление.
- Питание петли (24 В). Конвертация измеренной температуры термопары в напряжение mV или термопреобразователя в сопротивление.
- Ручной выбор шага 25 % или 100 %. Установка частоты.
Технические характеристики многофункционального мультиметра-калибратора АМ-7025:
| Параметры | Диапазон | Разрешение | Погрешность | Примечение | |
|---|---|---|---|---|---|
| Функции источника сигнала | |||||
| Постоянное напряжение | 100 мВ 1000 мВ 10 В | -10,000…110,000 мВ -100,00…1100,00 мВ -1,0000…11,0000 В | 1 мкВ 10 мкВ 0,1 мВ | ±(0,02%+10) | Макс. вых. ток: 0,5 мА Макс. вых. ток: 2 мА Макс. вых. ток: 5 мА |
| Постоянный ток | 20 мА | 0,000 мА…22,000 мА | 1 мкА | ±(0,02%+10) | 1 кОм при 20 мА |
| Сопротивление | 400 Ом 4 кОм 40 кОм | 400,00 Ом 4,0000 кОм 40,000 кОм | 0,01 Ом 0,1 Ом 1 Ом | ±(0,02%+10) ±(0,05%+10) ±(0,1%+10) | ±0,1…3 мА ±0,05…0,3 мА ±0,01…0,03 мА |
| Частота | 100 Гц / 1 кГц 10 кГц / 100 кГц | 110,0 Гц / 1,100 кГц/ 11,0 кГц / 110 кГц | 0,01 Гц/ 1 Гц 0,1 кГц/ 2 кГц | ±2 ед. | Вых. напр.: +1…+11 В Погр. ампл.: ±10% Макс. нагр.: >100 кОм Коэф. зап.: 50% |
| Импульсы | 100 Гц/1 кГц 10 кГц/100 кГц | 10…100000 имп. | 1 имп. | ±2 ед. | |
| Переключатель | 100 Гц/ 1 кГц 10 кГц/ 100 кГц | 110,0 Гц / 1,100 кГц/ 11,0 кГц / 110 кГц | 0,01 Гц / 1 Гц 0,1 кГц / 2 кГц | ±2 ед. / ±2 ед. ±2 ед. / ±5 ед. | Макс. напр. ХХ: 28 В Макс. ток КЗ: 50 мА |
| Термопара | R, S | 0…100 …1767 °С | 1 °С | 1,5 °С / 1,2 °С | Погр. не включает ошибку внутреннего компенс. преобразователя |
| B | 400…600…800…1820 °С | 2,0 °С /1,5 °С / 1,1 °С | |||
| E | -200,0… -100,0…600,0…1000,0 °С | 0,1 °С | 0,6 °С / 0,5 °С / 0,4 °С | ||
| K | -200,0…-100,0…400,0…1200,0…1372,0 °С | 0,6 °С / 0,5 °С / 0,7 °С / 0,9 °С | |||
| J | -200,0…-100,0…800,0…1200,0 °С | 0,6 °С / 0,5 °С / 0,7 °С | |||
| T | -250,0°С…400,0 °С | 0,6 °С | |||
| N | -200,0…-100,0…900,0…1300,0 °С | 1,0 °С / 0,7 °С / 0,8 °С | |||
| Термо-сопротивление | Pt100 | -200.0…0,0…400,0…850,0 °С | 0,1 °С | 0,3 °С / 0,5 °С/0,8 °С | Погрешность не включает сопр. выводов |
| Pt1000 | -200,0…100,0…300,0…630,0 °С | 0,2 °С / 0,3 °С / 0,4 °С | |||
| Cu50 | -50,0…150,0 °С | 0,6 °С | |||
| Функции мультиметра | |||||
| Постоянное напряжение | 50 мВ 500 мВ 5 В 50 В | -5,000…55,000 мВ -10,00…550,00 мВ -0,1000…5,5000 В 0,00…55,00 В | 1 мкВ 10 мкВ 0,1 мВ 10 мВ | ±(0,02%+10) ±(0,02%+2) ±(0,02%+5) ±(0,03%+5) | Вх. импед. 100 МОм |
| Вх. импед. 1 МОм | |||||
| Постоянный ток | 50 мА | -5,000…50,000 мА | 1 мкА | ±(0,02%+2) | Вх. импед. 10 МОм |
| Сопротивление | 500 Ом (1 мА) 5 кОм (0,1 мА) | 0,00 Ом…550,00 Ом 0,0000 кОм…5,5000 кОм | 0,01 Ом 0,1 Ом | ±(0,02%+0,1 Ом) ±(0,02%+0,5 Ом) | Вых. напр.: 2,5 В Погр. не вкл. сопр. выводов |
| Частота | 100 Гц/ 1 кГц/ 10 кГц | 110,0 Гц / 1,100 кГц / 1,0…11,0 кГц | 0,01 Гц/ 1 Гц/ 0,1 кГц | ±2 ед. | Макс. нагр.: >100 кОм Коэф. зап.: 50% |
| Термопара | R, S | 0…500 …1767 °С | 1 °С | 1,8 °С / 1,5 °С | Погр. не включает ошибку внутреннего компенс. преобр. |
| B | 600…800…1000…1820 °С | 2,2 °С / 1,8 °С / 1,4 °С | |||
| E | -50,0…0,0…1000,0 °С | 0,1 °С | 0,9 °С / 1,5 °С | ||
| K | -100,0…0,0…1372,0 °С | 1,2 °С / 0,8 °С | |||
| J | -60,0…0,0…1200,0 °С | 1,0 °С / 0,7 °С | |||
| T | -100,0°С…0,0…400,0 °С | 1,0 °С / 0,7 °С | |||
| N | -200,0…0,0…1300,0 °С | 1,5 °С / 0,9 °С | |||
| Термо-сопротивление | Pt100 | -200.0…0,0…400,0…850,0 °С | 0,1 °С | 0,5 °С / 0,7 °С / 0,8 °С | Погр. не включает сопр. выводов |
| Pt200 | -200,0…100,0…300,0…630,0 °С | 0,8 °С / 0,9 °С / 1,0 °С | |||
| Pt500 | 0,4 °С / 0,5 °С / 0,7 °С | ||||
| Pt1000 | 0,2 °С / 0,3 °С / 0,4 °С | ||||
| Cu10 | -100,0…260,0 °С | 1,8 °С | |||
| Cu50 | -50,0…150,0 °С | 0,7 °С | |||
| Параметр | Значение | ||||
| Общие характеристики | |||||
| Питание | 4х1,5 В (ААА) | ||||
| Автоматическое выключение питания | отключаемое | ||||
| Габаритные размеры | 205х95х42 мм | ||||
| Масса | около 500 г | ||||

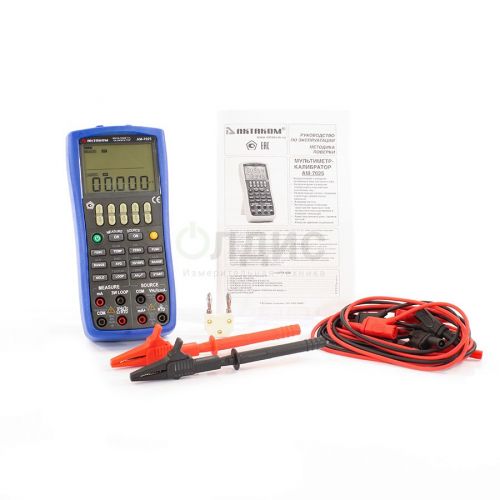

Комплект поставки АМ-7025
| № | Наименование | Количество |
|---|---|---|
| 1 | Мультиметр-калибратор процессов АМ-7025 | 1 |
| 2 | Тестовые провода (красный, чёрный), пара | 2 |
| 3 | Наконечники "крокодил" (красный, чёрный), пара | 1 |
| 4 | Наконечники-щупы (красный, чёрный), пара | 1 |
| 5 | Батареи 1,5 В (ААА) | 4 |
| 6 | Сумка для переноски | 1 |
| 7 | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 47242-11 |
| Производитель | Актаком |
| Страна производитель | Россия |
| Гарантия (мес.) | 14 |
