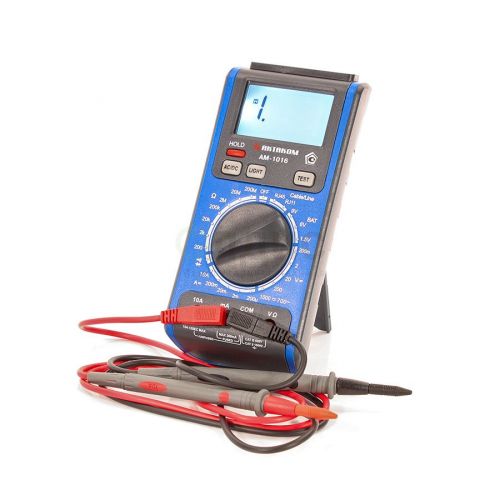

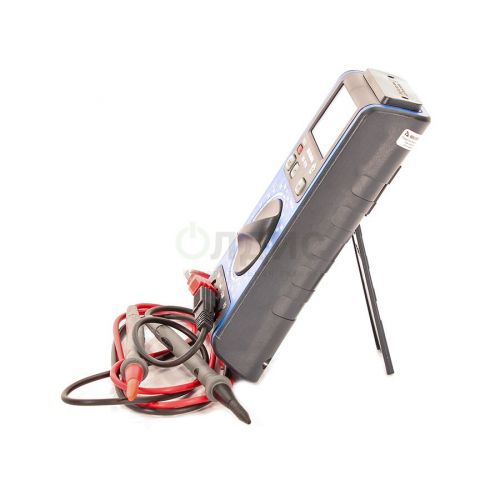

Описание цифрового мультиметра АМ-1016.
Мультиметр 3 в 1. Пост. напряж. 0,1 мВ-1000 В, пер.(до 400 Гц) напряж. 0,1 мВ-700 В; пост. и перем. ток 0,1 мкА-10 А; сопр. 0,1 Ом-200 МОм; тестирование телефонных линий (RJ-11) и кабелей компьютерных сетей (RJ-45) и стандарты T568A, T568B, 10Base-T, и TokenRing;базовая погрешность 0,8%, удержание показаний, тестирование батарей 1.5 В, 6 В, 9 В.,защита от перегрузок, дисплей 3½ с подсветкой. Питание 9 В. Габариты: 185х85х44 мм. Масса 360 г.
Номер в Госреестре СИ: 40299-08
Гарантийный срок: 25 месяцев
Отличительные особенности мультиметра АМ-1016:
- 3½ цифры LCD, максимальное показание 1999;
- Тестовое гнездо телевонной линии RJ-11;
- Тестовое гнездо линий RJ-45;
- Индикатор разряда батареи;
- Тестирование батарей 1,5 В, 6 В, 9 В;
- Защита от перегрузок;
- Звуковой тестер.

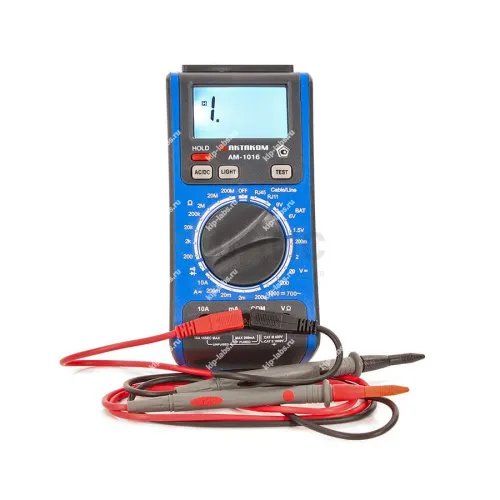

Описание органов управления цифрового мультиметра АМ-1016:
Технические характеристики мультиметра АМ-1016:
Диапазон
| Разрешение
| Погрешность
| Абсолютная погрешность
|
Технические характеристики
|
Постоянное напряжение
|
200 мВ
| 0.1 мВ
| ±(0.8%+2 е.м.р.)
| ±1.7992 мВ
|
2 В
| 0.001 В
| ±(0.8%+2 е.м.р.)
| ±0.017992 В
|
20 В
| 0.01 В
| ±(0.8%+2 е.м.р.)
| ±0.17992 В
|
200 В
| 0.1 В
| ±(0.8%+2 е.м.р.)
| ±1.7992 В
|
1000 В
| 1 В
| ±(1.2%+3 е.м.р.)
| ±14.988 В
|
Переменное напряжение
|
200 мВ
| 0.1 мВ
| ±(1.2%+3 е.м.р.)
| ±2.6988 мВ
|
2 В
| 0.001 В
| ±(0.8%+3 е.м.р.)
| ±0.018992 В
|
20 В
| 0.01 В
| ±(0.8%+3 е.м.р.)
| ±0.18992 В
|
200 В
| 0.1 В
| ±(0.8%+3 е.м.р.)
| ±1.8992 В
|
700 В
| 1 В
| ±(1.2%+5 е.м.р.)
| ±13.388 В
|
Постоянный ток
|
200 мкА
| 0.1 мкА
| ±(0.8%%+3 е.м.р.)
| ±1.8992 мкА
|
2 мА
| 0.001 мА
| ±(0.8%%+3 е.м.р.)
| ±0.018992 мА
|
20 мА
| 0.01 мА
| ±(0.8%%+3 е.м.р.)
| ±0.18992 мА
|
200 мА
| 0.1 мА
| ±(1.5%%+2 е.м.р.)
| ±3.1985 мА
|
10 А
| 0.01 А
| ±(2%%+5 е.м.р.)
| ±0.2498 А
|
Переменный ток
|
200 мкА
| 0.1 мкА
| ±(2%+3 е.м.р.)
| ±4.298 мкА
|
20 мА
| 0.01 мА
| ±(1%+3 е.м.р.)
| ±0.2299 мА
|
200 мА
| 0.1 мА
| ±(1.8%+3 е.м.р.)
| ±3.8982 мА
|
10 А
| 0.01 А
| ±(3%+5 е.м.р.)
| ±0.3497 А
|
Сопротивление
|
200 Ом
| 0.1 Ом
| ±(0.8%+3 е.м.р.)
| ±1.8992 Ом
|
2 кОм
| 0.001 кОм
| ±(0.8%+3 е.м.р.)
| ±0.018992 кОм
|
20 кОм
| 0.01 кОм
| ±(0.8%+2 е.м.р.)
| ±0.17992 кОм
|
200 кОм
| 0.1 кОм
| ±(0.8%+2 е.м.р.)
| ±1.7992 кОм
|
2 МОм
| 0.001 МОм
| ±(0.8%+2 е.м.р.)
| ±0.017992 МОм
|
20 МОм
| 0.01 МОм
| ±(1%+2 е.м.р.)
| ±0.2199 МОм
|
200 МОм
| 0.1 МОм
| ±(5%+10 е.м.р.)
| ±10.995 МОм
|
Параметр
| Значения
|
Общие храктеристики
|
Тестирование
| Телефонных линий (RJ-11) и компьютерных сетей (RJ-45) и стандарты T568A, T568B, 10Base-T, и TokenRing
|
Питание
| 9 В
|
Масса, кг
| 0,36
|
Габаритные размеры, мм
| 185х85х44
|
Комплект поставки АМ-1016
№
| Наименование
| Количество
|
1.
| Мультиметр АМ-1016
| 1
|
2.
| Комплект щупов
| 1
|
3.
| Заглушка для кабеля RJ45
| 1
|
4.
| Руководство по эксплуатации
| 1
|
Дополнительная комплектация цифрового мультиметра АМ-1016:
- Измерительные соединительные кабели PTL904-3, PTL904-4, PTL904-5, PTL908-1, PTL908-2
- Зажим-насадка типа «крокодил» 1000 В / 20 А АСА-2106 (цвет синий)
- Зажим-насадка типа «крокодил» 1000 В / 12 А PTL909-5 (цвета: красный / черный)
- АСА-2308 – адаптер Актаком для проводов, не имеющих разъема
- Магнитный адаптер Актаком АСА-2207
- Минищуп с острой подпружиненной тонкой контактной иглой Актаком АСА-2364
- Гнездо-адаптер Актаком АСА-2104 для многоразового временного впаивания в плату
- Переходник-шунт PTL-2172
- Универсальный набор аксессуаров АСА-2907
Характеристики |
Внесен в госреестр СИ |
Да |
Документы и сертификаты |
Номер в госреестре СИ |
40299-08 |
Производитель |
Актаком |
Страна производитель |
Россия |
Гарантия (мес.) |
25 |
