MJ15 Мegger - измеритель параметров изоляции

Описание модели: MJ15 Мegger - измеритель параметров изоляции

MJ15, выпускаемый Megger, применяют для оценки параметров изоляции электрических систем и оборудования; при этом прибор служит для контроля состояния кабелей, обмоток и других изолирующих элементов.

Кроме того, устройство относится к классу мегаомметры. Оно рассчитано на эксплуатацию как в полевых условиях, так и в лабораториях.

Простота управления и быстрая настройка сокращают время подготовки к испытаниям, что позволяет уменьшить вероятность ошибок оператора и повысить производительность работ.

При выборе прибора обращают внимание на дискретность показаний и возможности самопроверки. При необходимости также проверяют наличие интерфейсов для интеграции с системами сбора данных, например RS-232C.

Наличие самопроверки и интерфейсов типа RS-232C может быть полезно при организации централизованного сбора данных. Уместность дискретности показаний следует оценивать в зависимости от конкретных задач эксплуатации.

Преимущества

• простой в освоении интерфейс для ввода и мониторинга измерений;
• умеренные габариты и удобство при переноске;
• адаптирован для работы в полевых условиях;
• быстрая подготовка к испытаниям и упрощённое обслуживание;
• возможность подключения к системам обработки данных.

Область применения

• контроль изоляции кабельных линий и электротехнического оборудования;
• работы по техническому обслуживанию и ремонту электросетей;
• проверка качества при производстве электрических компонентов;
• применение в испытательных лабораториях и сервисных службах.

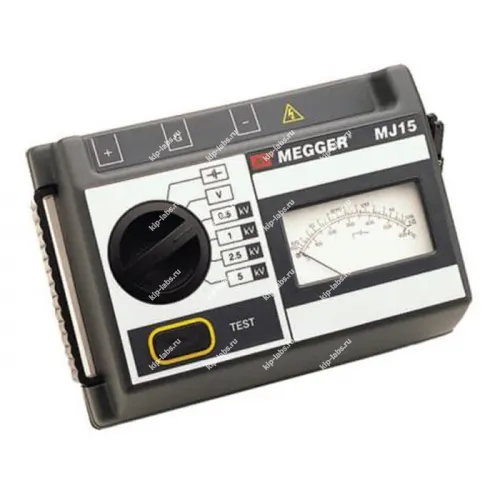

Описание тестера изоляции MJ15:

Тестер изоляции MJ15 компактный тестер изоляции до 5 кВ. Очень прост в использовании и обеспечивет быстрое и точное измерение значения сопротивления изоляции. В приборе установлена аналоговая измерительная шкала с максимальным значением 20 ГОм. MJ15 имеет дополнительный генератор который приводится в действие с помощью вращения ручки.
Прибор очень прост в эксплуатации. Встроенный вольтметр позволяет измерять A.C. или D.C. напряжение. Испытания изоляции могут выполняться при 500 В, 1000В, 2500 В или 5000 В соответственно.
Возможен выбор типа испытания с замены кнопки “TEST” в приборе; кнопка с блокировкой упрощает длительное тестирование, или возможно использовать обычную кнопку тестирования при отпускании которой высоковольтная цепь разряжается для обеспечения максимальной безопасности.

Окошко дисплея позволяет вставлять в него слайды с пометками для шкалы сопротивления прошел/не прошел тест. Это особенно полезно для менее опытных пользователей и позволяет быстро принять решение о качестве изоляции.
Новые приборы позволяют осуществлять выбор источника питания. BM15 питается от 8 х LR6 (AA) щелочных батареек или аккумуляторов. MJ15 помимо батареи имеет встроенный генератор с вращающейся ручкой. При нажатии на кнопку тест MJ15 использует батареи. В противном случае вращают ручку генератора для экономии заряда или если батареек нет или они сели.
Корпуса обоих приборов сделаны из специального ударопрочного пластика и предназначены для использования в полевых условиях. В комплекте с приборами поставляется сумка-футляр для переноски, тестовые провода, карточки для записи и батареи.
Разъемы для тестовых проводов оснащены защитными шторками. Автоматическая разряжается емкость испытуемой изоляции после теста. Процесс разряда будет виден на шкале напряжения.
В качестве опции для измерения напряжения возможно приобретение тестовых проводов с предохранителями. Приборы соответствуют спецификации безопасности IEC1010 и EMC и имеют маркировку СЕ.

Отличительные особенности:

• Большая, единая аналоговая шкала
• Функция измерения напряжения
• Автоматическое измерение напряжения указывает разряжаемый потенциал проводника
• Поставляется с дополнительной тестовой кнопкой с блокировкой
• Встроенные клеммы безопасны, вставляемые разъемы имеют большую длину
• Четыре испытательных напряжения на выбор
• Прост в использовании
• Имеет маркировку СЕ
• Двойной вариант питания на MJ15
• Возможность наложения слайдов на дисплей с пометками для шкалы прошел/не прошел тест.
• Аналоговая шкала в одном масштабе, чтобы предотвратить ошибку пользователя
• Легкий и прочный
• Нижний предел до 100 кОм для быстрого тестирования прошел / не прошел

Применение тестера:

• Электрические подрядчики
• Инженеры по техническому обслуживанию
• Инженеры Телекоммуникации
• Предприятия распределения газа и воды
• Железнодорожные компании
• Кабельные Производители
• Горнодобывающие компании
