Мегаомметр Радио-Сервис Е6-24

Назначение и принцип: Мегаомметр Радио-Сервис Е6-24

Компания Кип-Лабс предлагает мегаомметр E6-24 с доставкой по всей России, при этом прибор предназначен для измерения сопротивления изоляции в обесточенных электрических цепях; Радио-Сервис - производитель устройства, а информацию о внесении модели в Государственный реестр средств измерений и номер соответствующей записи можно найти на нашем сайте.

Конфигурация и эксплуатационные возможности модели Е6-24

Модель имеет следующий функционал:

• Определение наличия напряжения в цепи с индикацией, а также его измерение. Мегомметр измеряет U переменного тока в диапазоне 40-400В.
• Измерение сопротивления. Модель измеряет эту величину в диапазоне от 10 кОм до 300 ГОм. Для проведения измерений используется испытательное напряжение 3 номиналов: 500, 1000 или 2500 В.
• Определение коэффициента абсорбции изоляции в контролируемой цепи. При Кобс менее 1.3 изоляция цепи нуждается в сушке. Величина автоматически рассчитывается прибором в случае проведения измерения в течение 60 секунд.
• Время измерения можно выставить в меню прибора от 1 до 10 минут.

Корпус цифрового E6-24 соответствует уровню защиты IP42 по ГОСТ 14254. В приборе предусмотрена память для фиксации результатов последнего измерения, при этом компоновка корпуса и органов управления исключает случайное включение в транспортном (выключенном) положении.

Также имеется система защиты от неконтролируемой подачи испытательного напряжения в цепь, которая не обесточена. Встроена схема подавления наведенных токов и помех, что повышает стабильность показаний при воздействии внешних наводок.

Питание E6-24 осуществляется от NI-MH аккумуляторов. Для экономии энергии реализовано автоматическое отключение при бездействии устройства в течение 2 минут, что снижает потребление в ожидании. Масса прибора - всего 800 граммов, что облегчает выполнение измерительных работ и транспортировку.

Функциональные опции

На практике E6-24 сочетает компактность и продуманные средства безопасности. При эксплуатации это упрощает последовательность действий при подготовке и проведении измерений.

• Возможность определения и измерения переменного напряжения в диапазоне 40–400 В.
• Наличие трех номиналов испытательного напряжения: 500, 1000 и 2500 В.
• Диапазон измерения сопротивления от 10 кОм до 300 ГОм с расчетом коэффициента абсорбции при измерении в течение 60 секунд.
• Регулируемое время теста в меню от 1 до 10 минут и память для результата последнего измерения.
• Корпус с защитой IP42 и эргономичная компоновка органов управления для предотвращения случайного включения.
• Защита от подачи испытательного напряжения на необесточенные цепи и снижение влияния наведенных токов и помех.
• Питание от NI-MH аккумуляторов и функция автоматического отключения через 2 минуты бездействия.
• Небольшая масса - 800 граммов - обеспечивает удобство работы и транспортировки.

Сферы использования

При эксплуатации прибор применяют для контроля сопротивления изоляции в обесточенных электрических цепях. На практике он используется при проверках состояния изоляции перед вводом в эксплуатацию и при техническом обслуживании электрооборудования.

На практике уместна дискретность показаний при продолжительных испытаниях. При калибровке возможна интеграция с внешними средствами учёта и обработки данных, если это требуется заказчиком.

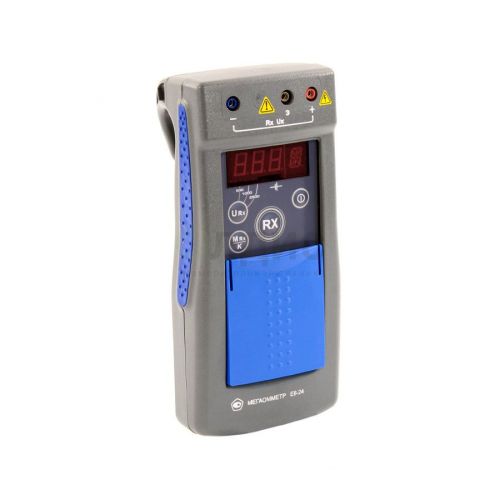

Внешний вид и основные элементы мегаомметра Е6-24 (описание)

Внешний вид передней панели мегаомметра Е6-24:

1…3 – гнезда для подключения кабелей; 4 – индикатор измеренного значения и единиц измерения: «V» – Вольт, «M» – МОм, «G» – ГОм; 5 – кнопка – включение и выключение мегаомметра; 6 – кнопка «Rx» – измерение сопротивления; 7 – кнопка «MRx

Технические характеристики мегаомметра Е6-24:

Комплект поставки мегаомметра Е6-24:
