Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: Megger
- Код товара: 15035
- Доступность: В наличии
-
225285₽
- С учетом НДС 225285₽
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: 1001-941
Описание тестера сопротивления изоляции MIT525:
Тестер сопротивления изоляции MIT525 меньше и легче предыдущих моделей и имеет, кроме того, улучшенные характеристики и возможность быстрой зарядки батареи.
Повышенная производительность MIT525 основана на возможности выполнять измерения при питании от линии/сети, когда разряжена аккумуляторная батарея. Интеллектуальный режим зарядки батареи обеспечивает оптимальную скорость заряда как функции остаточной емкости, гарантируя минимальное время зарядки.
Прочный корпус MIT525 обеспечивает максимальную защиту портативного прибора, а пристяжной карман для проводов гарантирует, что провода всегда будут оставаться вместе с прибором.
Крышка корпуса MIT525 является съемной для обеспечения свободного доступа к клеммам. Степень защиты IP65 при закрытом корпусе предотвращает попадание воды/пыли. Высокая надежность и безопасность заложена в конструкции – модель соответствуют категории безопасности CATIV 600 В и имеют двойную изоляцию.
В режиме испытания изоляции обеспечены пять предустановленных диапазонов напряжения плюс диапазон блокирующего напряжения, устанавливаемый пользователем.
Предварительно сконфигурированные тесты включают в себя следующее: определение индекса поляризации PI, коэффициента диэлектрических потерь DAR, испытание на диэлектрический разряд DD и тесты при ступенчатом SV и линейном изменении напряжения.
Отличительные особенности тестера сопротивления изоляции MIT525:
- Максимальное сопротивление изоляции 20 T (10 кВ);
- Диагностические тесты сопротивления изоляции с учетом времени плюс определение индекса поляризации PI и коэффициента диэлектрических потерь DAR;
- Работа с разряженной батареей с питанием от линии/сети;
- Быстрая зарядка литий-ионной батареи – до 6 часов непрерывных испытаний (5 кВ);
- Специальная функция вольтметра (от 30 В до 660 В);
- Категория безопасности CATIV 600 В
- Большой ЖК-дисплей с автоматической подсветкой;
- Фильтр защиты от помех – подавление шума до 3 мА;
- Возможность работы на высоте до 3000 м над уровнем моря.
Применение тестера сопротивления изоляции MIT525:
Тест сопротивления изоляции IR – это качественное испытание, которое указывает на эффективность электрической изоляции изделия. Область применения включает в себя: кабели, трансформаторы, электродвигатели/генераторы, высоковольтные выключатели и изоляторы.
Тест сопротивления изоляции идеален для измерения и регистрации долговременной стабильности изоляции – этот процесс известен как анализ тенденций.
Испытания сопротивления изоляции являются температурнозависимыми и требуют установки соответствия со стандартной температурой. Модели управления ресурсами предоставляют опцию регистрации температуры.
Технические характеристики тестера сопротивления изоляции MIT525:
| Параметр | Значение | ||||
|---|---|---|---|---|---|
| Диапазон входного напряжения | 85-265 В (эффективное), 50/60 Гц, 60 ВА | ||||
| Аккумуляторная батарея | 11.1 В, 5.2 ампер-часа, соответствует IEC 62133:2003 | ||||
| Срок службы батареи | Обычно 6 часов непрерывной работы при 5 кВ с нагрузкой 100 M | ||||
| Время зарядки батареи | 2.5 часа при глубокой разрядке, 2 часа при нормальной разрядке | ||||
| 30 минутная быстрая зарядка | час работы при 5 кВ с нагрузкой 100 M | ||||
| Испытательное напряжение | 250 В, 500 В, 1000 В, 2500 В, 5000 В | ||||
| Испытательное напряжение, определяемое пользователем | От 100 В до 1 кВ с шагом 10 В; от 5 кВ до 10 кВ с шагом 25 В | ||||
| Погрешность (23C, 10 кВ) | 5000 В | 2500 В | 1000 В | 500 В | 250 В |
| От ±5% до 1 T | 500 G | 200 G | 100 G | 50 G | |
| От ±20% до 10 T | 5 T | 2 T | 1 T | 500 G | |
| Ввод Guard | 2% ошибка при защите утечки 500 k с нагрузкой 100 M | ||||
| Диапазон аналоговой формы отображения сопротивления | От 100 k до 10 T | ||||
| Диапазон цифровой формы отображения сопротивления | От 10 k до 10 T | ||||
| Ток короткого замыкания | 3 мА номинальный, макс. мощность на всех нагрузках, превосходящая многие тестеры, рассчитанные на 5 мА | ||||
| Сигнализация по сопротивлению изоляции | От 100 k до 1 G | ||||
| Заряд конденсатора | <3 с/?F при 3 мА до 10 кВ | ||||
| Разряд конденсатора | <250 мс/?F для разряда от 5000 В до 50 В | ||||
| Диапазон по емкости (свыше 500 В) | От 10 nF до 25 ?F (зависит измеряемого напряжения) | ||||
| Погрешность по емкости (23C) | ±10% ±5 nF | ||||
| Погрешность выходного напря-жения (>200 В, от 0C до 30C) | +4%, -0%, ±10 В от номинального испытательного напряжения при 1 G | ||||
| Диапазон измерения тока | От 0.01 nA до 6 мA | ||||
| Погрешность измерения тока (23C) | ±5% ±0.2 nA при всех напряжениях | ||||
| Подавление помех (шума) | 1 мА на 250 В, максимум до 3 мА | ||||
| Диапазон вольтметра | От 30 В до 660 В переменного или постоянного тока, 50/60 Гц | ||||
| Погрешность вольтметра | ±3%, ±3 В | ||||
| Диапазон таймера | До 99 минут, минимальная установка 15 секунд | ||||
| Емкость памяти | 5? часа непрерывной записи каждые 5 с или 33 записанных теста PI, или 350 записанных тестов сопротивления изоляции | ||||
| Режимы тестирования | IR, IR(t), DAR, PI | ||||
| Интерфейс | USB тип B (устройство) | ||||
| Выход сигнала в реальном масштабе времени | USB, 1 показание в секунду (напряжение, ток и сопротивление) | ||||
| Высота над уровнем моря | 3000 м, категория безопасности CAT сохраняется >2000 м* * Тестовые провода присоединены | ||||
| Рабочая температура | От -20C до 50C | ||||
| Температура хранения | От -25C до 65C | ||||
| Относительная влажность | 90% без конденсации влаги при 40C | ||||
| Степень защиты | IP65 (крышка закрыта), IP40 (крышка открыта) | ||||
| Безопасность | соответствует требованиям IEC 61010-1, CATIV 600 V | ||||
| Электромагнитная совместимость | соответствует требованиям of IEC61326-1 | ||||
| Размеры | длина 315 мм x ширина 285 мм x высота 181 мм | ||||
| Масса | 4.5 кг | ||||

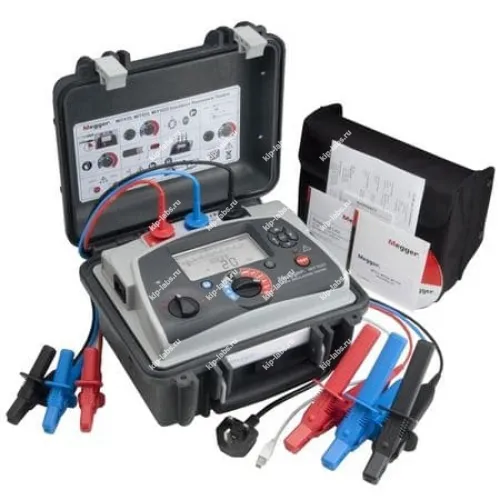

Комплект поставки MIT525:
| № | Наименование | Количество |
|---|---|---|
| 1 | Тестер сопротивления изоляции MIT515 | 1 |
| 2 | Кабель питания | 1 |
| 3 | Провод со средними изолированными зажимами, длина 3 м | 3 |
| 4 | USB-кабель | 1 |
| 5 | Программное обеспечение PowerDB Lite | 1 |
| 6 | CD с руководством по эксплуатации | 1 |
Дополнительная комплектация MIT515:
| № | Наименование | Количество |
|---|---|---|
| 1 | CB101, 5 kV калибровочный блок | 1 |
| 2 | Калибровочный сертификат - CB101 | 1 |
| 3 | Калибровочный сертификат UKAS CB101 | 1 |
| 4 | Высоковольтные экранированные провода 10 м, 10 кВ неизолированные малые зажимы | 1 |
| 5 | Высоковольтные экранированные провода 15 м, 10 кВ неизолированные малые зажимы | 1 |
| 6 | Высоковольтные экранированные провода 15 м, 5 кВ неизолированные малые зажимы | 1 |
| 7 | Высоковольтные экранированные провода 3 м, 10 кВ неизолированные малые зажимы | 1 |
| 8 | Высоковольтные экранированные провода 3 м, 5 кВ неизолированные малые зажимы | 1 |
| 9 | Набор 15 м проводов x 3, неизолированные зажимы | 1 |
| 10 | Набор 3 м проводов x 3, большие изолированные зажимы | 1 |
| 11 | Набор 3 м проводов x 3, неизолированные зажимы | 1 |
| 12 | Набор 3 м проводов x 3, средние изолированные зажимы | 1 |
| 13 | Набор 8 м проводов x 3, неизолированные зажимы | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Классзащиты | IP65 |
| Номер в госреестре СИ | 52736-13 |
| Производитель | Megger |
| Страна производитель | Великобритания |
