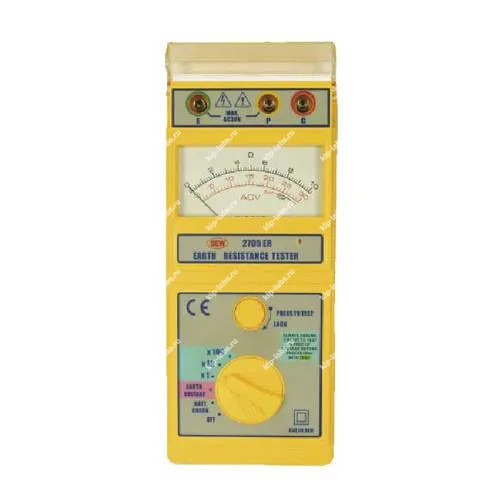

Мегаомметр SEW 2705 ER

Кратко о модели: Мегаомметр SEW 2705 ER

Мегаомметр SEW 2705 ER - переносной прибор для контроля сопротивления изоляции от производителя SEW, при этом его конструкция спроектирована как для выездных работ, так и для испытаний на стендах.

Принадлежит к классу мегаомметры, поэтому используется для проверки электрооборудования, кабельных линий и изоляции в разных областях. Благодаря этому устройство востребовано в сервисных и монтажных операциях.

В отдельных измерительных задачах востребована дискретность показаний или опция самокалибровки. За счёт этого уменьшается сложность при выполнении повторных серий замеров.

Нейтрально: наличие дискретности и возможности самокалибровки рассматривают как полезную опцию при рутинных проверках; такая функциональность не является обязательной для всех процедур.

Ключевые особенности

• Портативность и адаптация к полевым условиям, что облегчает оперативные проверки при выездах;
• Удобство подключения кабелей и измерительных проводов при регулярных осмотрах;
• Функциональные элементы управления и индикация для последовательной проверки точек измерения;
• Конструкция, рассчитанная на работу в стандартных служебных режимах и при монтаже оборудования.

Где применяется

• Техническое обслуживание и диагностика электроустановок;
• Проверка кабельных линий при монтажных и пусконаладочных работах;
• Контроль состояния изоляции электродвигателей и трансформаторов;
• Периодические испытания оборудования на предприятиях и в сервисных центрах.

Комплектация мегаомметра SEW 2705 ER:

• Мегаомметр SEW 2705 ER;
• измерительные провода с зажимами "крокодил" (красный – 15 м, желтый – 10 м, зеленый – 5 м, красный – 1 м, для 2-проводной схемы измерения) (4 шт.);
• заземлители (2 шт.);
• источник питания (8 шт.);
• плечевой ремень;
• руководство по эксплуатации.

Краткое описание мегаомметра SEW 2705 ER:

SEW 2705 ER предназначен для измерения сопротивления заземления и определения напряжения прикосновения; при монтаже и обслуживании систем заземления он выполняет вспомогательную роль. Таким образом прибор применим при проверке, наладке и диагностике заземляющих контуров.

Мегаомметры SEW 2705 ER оснащён установленным тестовым сигналом 2мА и частотой 820 Гц. При измерениях сопротивления заземления выключение автоматов защиты в цепи не требуется. Прибор измеряет сопротивление заземления в диапазоне от 0,2 до 1000 Ом и фиксирует напряжение прикосновения до 30 В в диапазоне частот от 40 до 500 Гц; шаг отображения напряжения составляет 1 В.

Измерения сопротивления заземления выполняются как по 2-проводной, так и по 3-проводной схемам. Все полученные значения удерживаются на экране и затем заносятся в память устройства; при этом на передней панели присутствует стрелочная шкала для наблюдения динамики показаний.

Корпус изготовлен из влагостойких и ударопрочных материалов и оборудован несколькими входами для подключения измерительных проводов. Для удобства разъёмы и щупы имеют цветовую маркировку, а в корпусе предусмотрен отсек для хранения комплектующих.

Питание мегаомметра автономное и осуществляется от 8 батарей АА. Для экономии энергии реализована функция автоотключения, которая срабатывает сразу после окончания измерений.

Поставляется вместе с комплектом батарей АА, измерительными штырями, соединительными проводами, зажимами "крокодил", плечевым ремнём и чехлом; в ряде применений такое содержание комплекта считается достаточным для выездных работ.

Технические характеристики мегаомметра SEW 2705 ER:
