Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: ПАРМА
- Код товара: 14962
- Доступность: В наличии
-
720000₽
- С учетом НДС 720000₽
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ПАРМА-ТЕНЗОР-2
Описание измерителя параметров высоковольтной изоляции (моста переменного тока) ПАРМА ТЕНЗОР-2:
ПАРМА ТЕНЗОР-2 предназначен для автоматических измерений емкости и тангенса угла диэлектрических потерь высоковольтной изоляции конденсаторов, вводов, трансформаторов, а также жидких диэлектриков с использованием внешней меры емкости, как в лабораторных, так и в полевых условиях. Также используется для измерений действующих значений первой гармоники переменных сигналов тока и напряжения промышленной частоты; угла фазового сдвига между сигналами, подаваемыми на входы прибора, частоты.
Рабочее напряжение определяется рабочим напряжением эталонной меры (емкости) и диапазоном входных токов прибора, и может быть 0-10, 35, 110 кВ. Измерения могут проводится по «прямой» и по «инверсной» (перевернутой) схеме измерения.
Измеритель параметров высоковольтной изоляции ПАРМА ТЕНЗОР-2 внесен в Госреестр СИ РФ под № 65931-16. Межповерочный интервал: 36 месяцев.
Отличительные особенности:

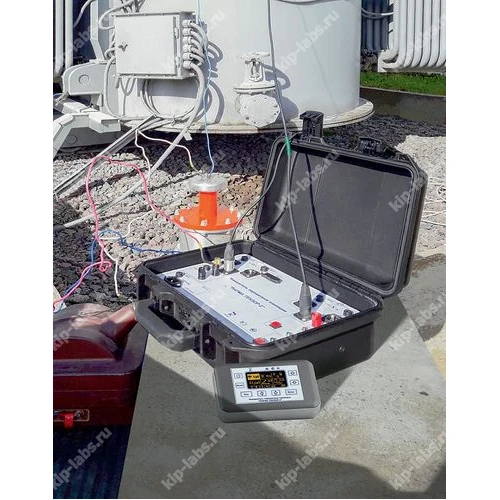

- Диагностика высоковольтной изоляции под рабочим напряжением при условии оснащения измерительных выводов высоковольтного оборудования специальными устройствами присоединения, обеспечивающими безопасность измерений;
- Измерение коэффициента трансформации, потерь холостого хода и короткого замыкания;
- Измерение комплексного сопротивления, в том числе сопротивления короткого замыкания;
- Проведение векторных измерений на промышленной частоте;
- При измерении в действующих электроустановках позволяет выделить вектор тока влияния, что позволяет обходиться без фазорегулятора источника испытательного напряжения или устройств компенсации тока влияния. Измерения при этом выполняются за несколько тактов с автоматическим вычислением скорректированных параметров, а подача/снятие напряжения и переворот фаз должны выполняться вручную;

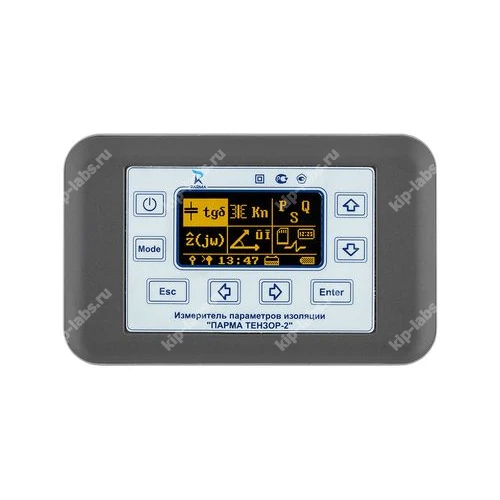

- Управление измерительным блоком прибора осуществляется по беспроводному интерфейсу Bluetooth (ВТ) при помощи пульта дистанционного управления. Дальность управления измерительным блоком от пульта ДУ – не менее 10 м;
- Электропитание осуществляется за счет:
- Встроенного аккумулятора (36 часов непрерывной работы для измерительного блока и 12 часов для пульта ДУ);
- Подзарядки аккумуляторов измерительного блока – от сети 220 В с использованием, входящего в комплект, сетевого кабеля;
- Штатного адаптера питания, либо от любого ПК, имеющего на корпусе стандартные разъемы USB. Кроме того в качестве источника питания можно использовать четыре пальчиковые батарейки «АА» или сменные аккумуляторы.
- Функции пульта ДУ:
- Автономное от встроенного аккумулятора (36 часов непрерывной работы для измерительного блока и 12 часов для пульта ДУ);
- Подзарядка аккумуляторов измерительного блока – от сети 220 В с использованием, входящего в комплект, сетевого кабеля;
- Пульт ДУ может подзаряжаться от штатного адаптера питания, либо от любого ПК, имеющего на корпусе стандартные разъемы USB. Кроме того в качестве источника питания можно использовать четыре пальчиковые батарейки «АА» или сменные аккумуляторы.
Технические характеристики ПАРМА ТЕНЗОР-2:
| Параметр | Значения |
|---|---|
| Диапазон измерений напряжения переменного тока промышленной частоты, В | от 1 до 500 |
| Пределы допускаемой основной относительной погрешности измерений напряжения переменного тока промышленной частоты, % | Плюс-минус 0,5 |
| Диапазоны измерений силы переменного тока промышленной частоты, А | от 2·10-5 до 5 |
| Пределы допускаемой основной относительной погрешности измерений силы переменного тока промышленной частоты, % | ±0,5 |
| Диапазон измерений угла сдвига фаз, ° | от 0 до 360 |
| Предел допускаемой основной абсолютной погрешности измерений угла сдвига фаз, ° | Плюс-минус 0,1 |
| Диапазон измерений частоты переменного тока, Гц | от 48 до 52 |
| Пределы допускаемой основной абсолютной погрешности измерений частоты переменного тока, Гц | ±0,02 |
| Диапазон измерений электрической емкостей, пФ | от 2 до 9900000 |
| Диапазон допускаемых значений силы переменного тока промышленной частоты в цепи эталонного конденсатора и объекта измерений, А | от 2·10-5 до 5 |
| Пределы допускаемой основной относительной погрешн о- сти измерения электрической емкости, % | Плюс-минус (0,5 · (1+ tg?x)) |
| Диапазон измерений тангенса угла потерь tg?x | от 2 · 10-4 до 1 |
| Пределы допускаемой абсолютной погрешности измерения тангенса угла потерь | Плюс-минус (2 · 10-4 + 0,0075 · tg?x) |
| Диапазон отображения электрической емкости, мкФ | от 9,9 до 16000 |
| Диапазон отображения полного электрического сопротивления, кОм | от 2 · 10-4 до 5 |
| Диапазон отображения активного сопротивления объекта измерений индуктивного характера по последовательной схеме замещения, кОм | от 2 · 10-4 до 5 |
| Диапазон отображения активного сопротивления объекта измерений емкостного характера по параллельной схеме замещения, кОм | от 2 · 10-4 до 300 |
| Диапазон отображения индуктивности, Гн | от 1 · 10-6 до 16 |
| Диапазон отображения коэффициентов масштабного преобразования трансформаторов напряжения | от 1 до 500 |
| Диапазон отображения активной мощности, кВт | от 0,0001 до 2,5 |
| Диапазон отображения реактивной мощности, квар | от 0,0001 до 2,5 |
| Диапазон отображения полной мощности, кВ А | от 0,0001 до 2,5 |
| Пределы допускаемой дополнительной погрешности изменений напряжения и силы переменного тока промышленной частоты от изменения температуры окружающей среды в диапазоне рабочих температур на каждый градус, в долях от пределов допускаемой основной погрешности | Плюс-минус 0,01 |
| Пределы допускаемой дополнительной погрешности изменений угла сдвига фаз от изменения температуры окружающей среды в диапазоне рабочих температур на каждый градус, в долях от пределов допускаемой основной погрешности | Плюс-минус 0,002 |
| Пределы допускаемой дополнительной погрешности изменений частоты переменного тока от изменения температуры окружающей среды в диапазоне рабочих температур на каждый градус, в долях от пределов допускаемой основной погрешности | Плюс-минус 0,0004 |
| Общие характеристики | |
| Время измерения с усреднением | 5 с или 1 мин |
| Гарантированная д альность управления ИБ от пульта ДУ с использованием Bluetooth | не менее 10 м |
| Время непрерывной работы ИБ (питание от АКБ) | 36 часов |
| Время непрерывной работы пульта ДУ при питании от АКБ | не менее 8 часов (в нормальных условиях применения) |
| Активные сопротивления входов «Uo», «Ux» | не более 1 МОм ± 10 % |
| Активные сопротивления входов "5 А" | 0,1 Ом ± 10% (без учета сопротивлений соединительных кабелей) |
| Параметры сопротивлений входов «Io», «Ix» | в диапазоне входных токов от 2 0 мкА до 400 мкА активное сопротивление – (6 плюс-минус 3) Ом; в диапазоне входных токов от 4 00 мкА до 100 мА активное сопротивление – (9 плюс-минус 3) Ом |
| Электрическая емкость любого входа не превыша ет | 100 пФ (без учета емкости соединительных кабелей) |
| Индуктивность любого входа | 300 мкГн плюс-минус 10 % (без учета емкости соединительных кабелей) |
| Измеритель выдерживает перегрузк | в течение 1 минуты по напряжению в пределах двукратного конечного значения диапазона измерения; в течение 1 минуты переменным током в пределах двукратного конечного значения диапазона измерения |
| Время установления рабочего режима | не более 20 с с момента включения (с «привязанным» ИБ к пульту ДУ) |
| Параметры электрического питания | режим работы ИБ : напряжения постоянного тока 6±1 В режим работы ПДУ : напряжения постоянного тока 5±0,5 В режим зарядки ИБ : напряжения переменного тока 220±22 В, частота переменного тока от 45 до 65 Гц |
| Потребляемая мощность, не более | измерительного блока - 3 В·А пульта дистанционного управления - 2,5 В·А |
| Нормальные условия применения | температура окружающей среды от +15 до +25 °C относительная влажность от 30 до 80 % атмосферное давление от 84 до 106 кПа |
| Условия эксплуатации | температура окружающей среды от -10 до +40 °C относительная влажность до 98 % при +25 °C атмосферное давление от 70 до 106,7 кПа |
| Габаритные размеры средства измерений, (ВхШхД), не более | измерительного блока - 170 х 295 х 365 мм пульта дистанционного управления - 36 х 98 х 156 мм |
| Масса, не более | измерительного блока - 12 кг пульта дистанционного управления - 1 кг |
| Средний срок службы, лет | 8 |
| Средняя наработка на отказ, ч | 8000 |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|

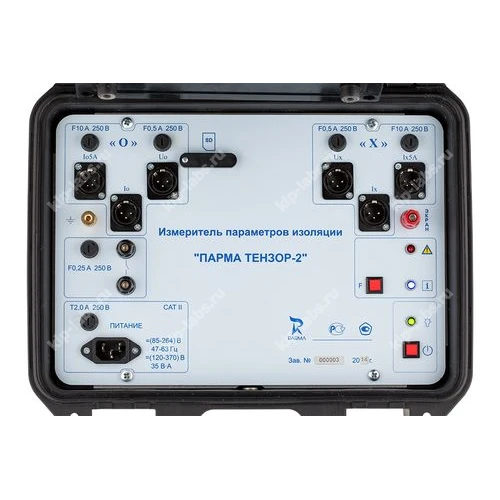

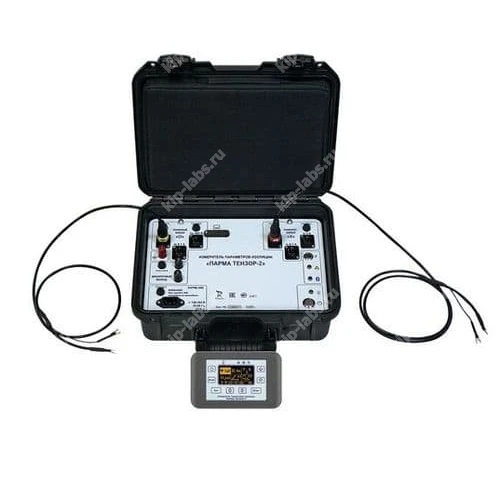

| 1 | Измерительный блок со встроенным аккумулятором ПАРМА ТЕНЗОР-2 | 1 |
| 2 | Руководство по эксплуатации | 1 |
| 3 | Формуляр | 1 |
| 4 | USB кабель | 1 |
| 5 | Адаптер питания | 1 |
| 6 | Элементы питания | 4 |

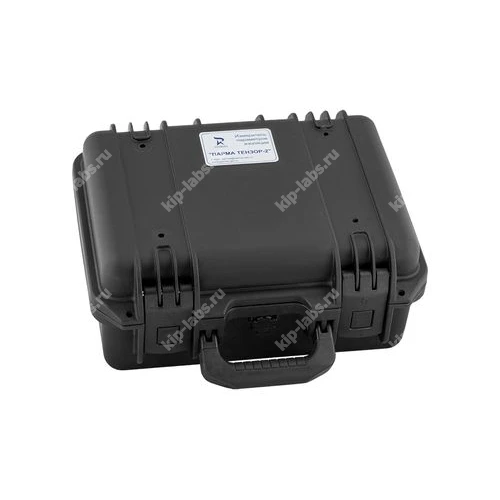

| 7 | Сумка | 1 |
| 8 | Щупы измерительные красный и черный (Стандарт) | 2 |
Дополнительная комплектация:
- Эталонный конденсатор (типа КИВ-10);
- Повышающий испытательный трансформатор (типа ОЛ-1/10УЗ);
- Однофазный автотрансформатор (латр).
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 65931-16 |
| Производитель | Парма |
| Страна производитель | Россия |
| Гарантия (мес.) | 18 |
