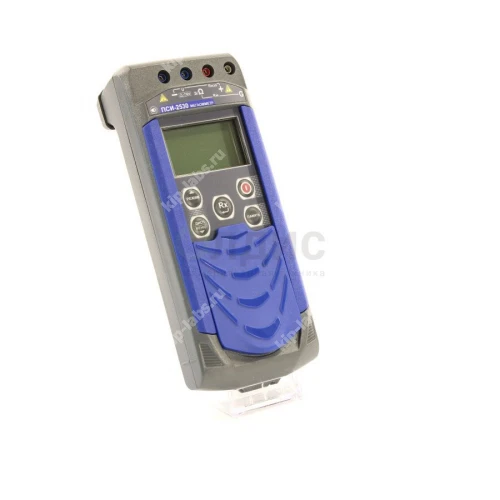

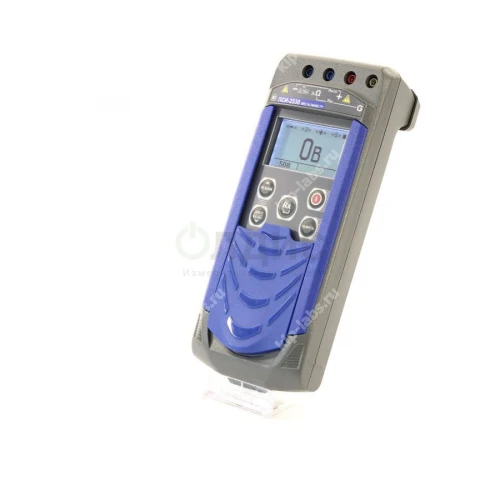

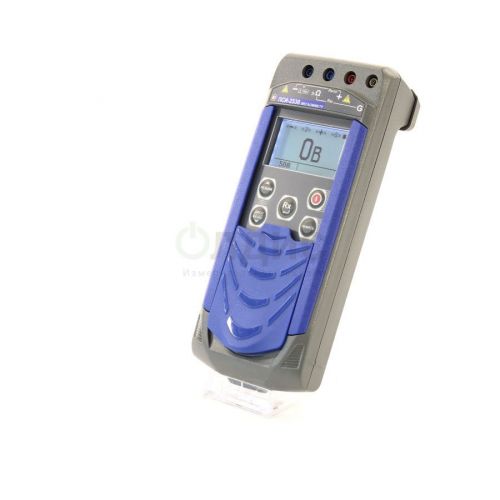

Мегаомметр Радио-Сервис ПСИ-2530

Описание модели: Мегаомметр Радио-Сервис ПСИ-2530

ПСИ-2530 - профессиональный многофункциональный прибор с увеличенным до 2 лет интервалом поверки и расширенным диапазоном измерений от 10 кОм до 1ТОм, при этом устройство разработано и выпускается производителем Радио-Сервис. Аппарат предназначен для измерения сопротивления изоляции и автоматического контроля переменного напряжения до 700В; кроме того, он относится к группе мегаомметров, используемых для подобных задач.

Прибор допущен по ГОСТ 9.602-2005 к эксплуатации в газовых службах и способен измерять переходное сопротивление слоя изоляции как на новых, так и на уложенных в грунт газовых труб; также его применяют для контроля параметров систем грозозащиты. Дополнительно аппарат оснащён защитой корпуса по классу IP54 и встроенными схемами предохранения от неправильного включения и попыток измерения на необесточенной цепи.

Особенности конструкции ПСИ-2530:

Прибор обладает набором функций, характерных для профессиональных моделей с расширенными возможностями, что позволяет проводить комплексные проверки и записывать результаты для последующего анализа.

• Функционал для проверки разрядников. Диапазон - от 100В до 3000В.
• Модуль беспроводной связи с ПК. Через него обеспечивается загрузка данных на компьютер для последующего анализа. Размер встроенной памяти позволяет записывать до 10000 результатов измерений.
• Функция проверки ограничителей напряжения в диапазоне 100-1500 Вольт.
• Вычисление коэффициентов абсорбции и поляризации.

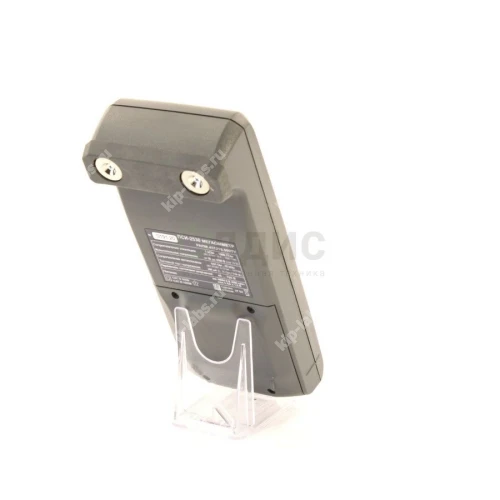

• Магнитный держатель для облегчения замеров параметров с помощью мегаомметра.

  Корпус прибора выдерживает воздействие пыли и брызг, что подтверждается степенью защиты IP54; при этом предусмотрены внутренние решения, защищающие устройство от некорректных подключений и измерений на не обесточенных цепях.

Внешние элементы и органы управления

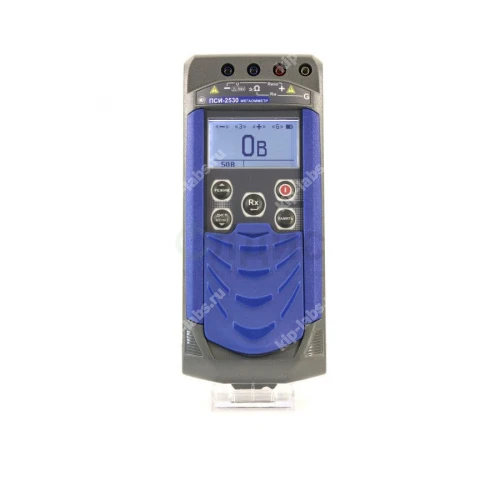

На передней панели расположены индикатор и клавиши управления, а также гнезда для подключения измерительных кабелей; кнопки служат для включения, управления памятью и выбора режимов измерений, тем самым упрощая работу оператора. При необходимости возможна передача измеренных данных на ПК для детального анализа и архивирования.

1…4 – гнезда для подключения кабелей;
5 – жидкокристаллический индикатор прибора;
6 – кнопка – включение и выключение;
7 – кнопка – кнопка вызова функции работы с памятью (запись, чтение, удаление и передача на компьютер измеренных значений);
8 – кнопка – начало или прекращение измерений. В режиме меню кнопка выполняет функцию подтверждения выбранного действия, либо возврата в основной
режим.
9 – кнопка предназначена для переключения вида и объема отображаемой информации во время испытания изоляции: значение сопротивления изоляции, коэффициента абсорбции, коэффициента поляризации. По окончании активного измерения, кнопка по удержанию предназначена для перехода в режим меню. В режиме меню кнопка выполняет функцию движения по меню вниз.
10 – кнопка Режим предназначена для переключения режимов: выбор испытательного напряжения при измерении сопротивления изоляции, измерение сопротивления металлосвязи и классификационного напряжения. В режиме меню кнопка выполняет функцию движения по меню вверх.

Преимущества

Расширенный диапазон от 10 кОм до 1ТОм в сочетании с возможностью измерять переменное напряжение до 700В делает прибор универсальным для профильных задач, при этом интерфейс управления и память на 10000 записей упрощают документирование результатов. Также наличие беспроводного модуля для передачи данных на ПК ускоряет обработку полученных измерений. При необходимости уместна дискретность отображения результатов и экспорт данных для дальнейшего анализа.

Область применения

Мегаомметр ПСИ-2530 применяют в газовых службах для контроля переходного сопротивления изоляции трубопроводов, как новых, так и уложенных в грунт; кроме того, прибор используется при проверке систем грозозащиты. Дополнительно устройство подходит для испытаний и контроля элементов электрических сетей, где требуется измерение сопротивления изоляции и оценка характеристик ограничителей напряжения.

Технические характеристики ПСИ-2530:

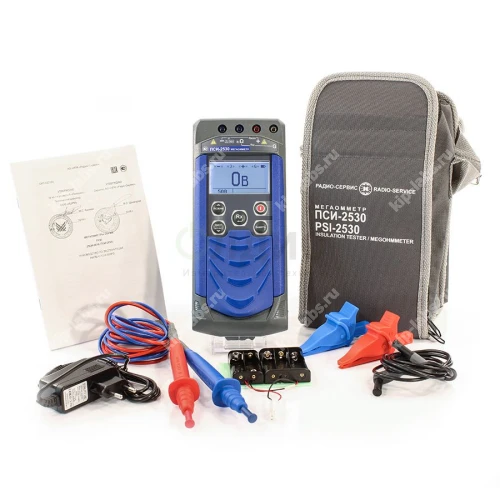

Комплект поставки мегаомметра ПСИ-2530:
