Мегаомметр Радио-Сервис ПСИ-2510

Назначение и принцип: Мегаомметр Радио-Сервис ПСИ-2510

Мегаомметр ПСИ-2510 предназначен для определения сопротивления изоляции в обесточенных электрических цепях; аппарат формирует испытательное напряжение и фиксирует ток, что позволяет вычислять значение сопротивления в диапазоне от 1кОм до 1ТОм. Устройство выпускает Радио-Сервис и его относят к классу мегаомметров, что облегчает выбор прибора по назначению.

Прибор оснащён 5 вариантами испытательного напряжения. Доступные значения: 100, 250, 500, 1000 и 250

Функциональные опции

Регулировка длительности замера выполняется в интервале от 1 до 10 минут, при этом оператор может задать необходимое время измерения для конкретной процедуры. Это повышает гибкость контроля при проверках длительно накапливающих токи изоляции.

Аппарат автоматически рассчитывает коэффициент абсорбции по результатам испытаний. Расчёт выполняется каждые 60 секунд после начала замера, что обеспечивает получение динамической оценки поведения изоляции.

Встроенные схемы защиты от помех и наведённых токов минимизируют влияние внешних помех на показания, при этом точность измерений составляет 3% или 5% от измеряемой величины в зависимости от диапазона. Также реализована схема защиты от неправильного включения, что снижает риск повреждений при эксплуатации.

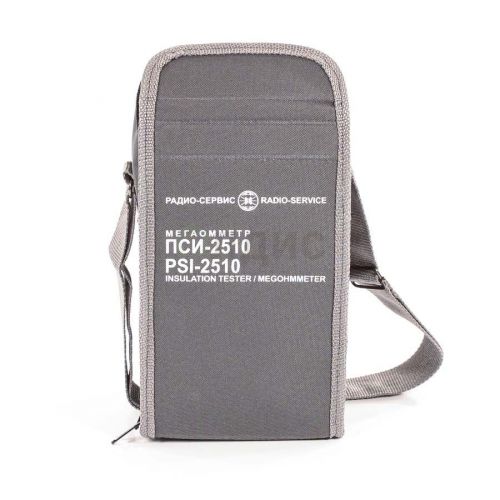

В комплект поставки входит сумка «свободные руки», которая облегчает работу с прибором при проведении замеров в полевых условиях. При эксплуатации уместна оценка удобства переноски и свободного доступа к органам управления.

Прибор осуществляет автоматическое измерение переменного напряжения в цепи в диапазоне от 40 до 700В, при этом наличие этой функции позволяет быстро проверить отсутствие напряжения перед началом изоляционных испытаний. На практике полезна возможность просмотра результатов предыдущего измерения - прибор хранит значение последнего замера и отображает его при включении.

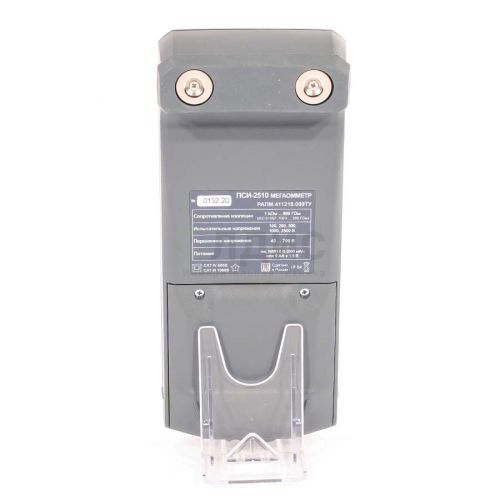

Корпус мегаомметра ПСИ-2510 имеет степень защиты IP54, а также снабжён защитной сдвижной крышкой для предотвращения случайного воздействия на органы управления при хранении или перевозке. При калибровке и проверке механической целостности эти элементы учитываются отдельно.

Сферы использования

Мегаомметр применяют для контроля сопротивления изоляции в электрических сетях и оборудовании, которые находятся обесточенными; прибор полезен при приёмочных и периодических проверках, что позволяет выявлять ухудшение изоляции на ранних стадиях. В работе устройство актуально для производственных и сервисных служб, занимающихся диагностикой электрических систем.

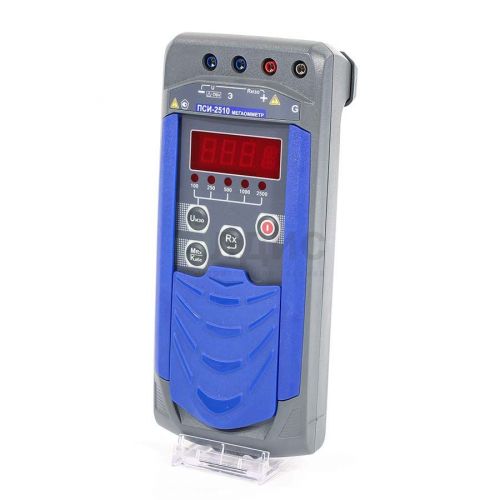

Внешний вид и основные элементы мегаомметра ПСИ-2510:

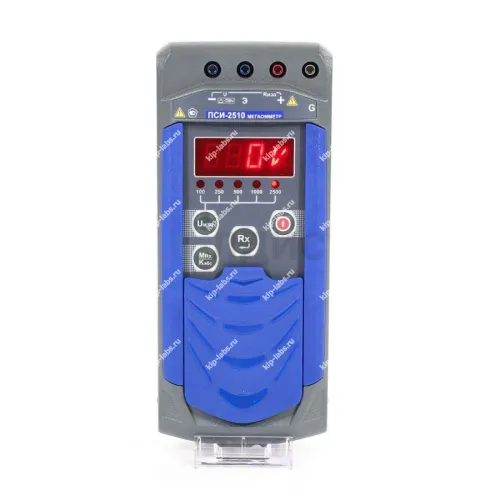

На передней панели размещены органы управления и индикации: сегментный индикатор показаний, кнопки управления режимами и индикации, а также разъёмы для подключения измерительных кабелей. При осмотре корпуса отмечается наличие сдвижной крышки и удобных креплений для аксессуаров.

Расположение разъемов подключения и управление мегаомметра ПСИ-2510:

1. 1…4 – гнезда для подключения кабелей;
2. 5 – сегментный индикатор измеренного значения и единиц измерения («V» – Вольт, «К» – кОм, «M» – МОм, «G» – ГОм);
3. 6 – кнопка – включение и выключение мегаомметра;
4. 7 – кнопка – начало или прекращение измерений;
5. 8 – кнопка – вывод на индикацию результатов последнего измерения из памяти мегаомметра и коэффициента абсорбции (см.п. 2.4.4);
6. 9 – кнопка – установка испытательного напряжения;
7. 10 – индикаторы испытательных напряжений, в вольтах

Технические характеристики ПСИ-2510:

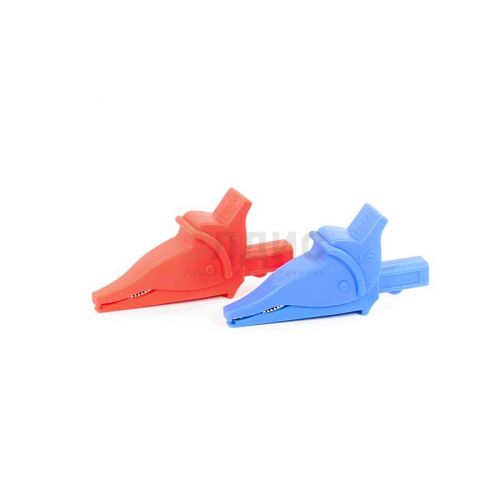

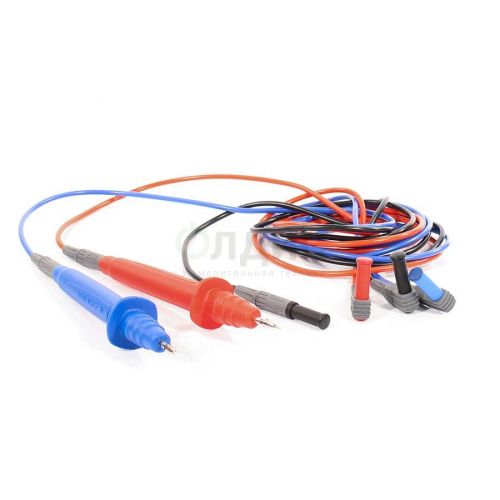

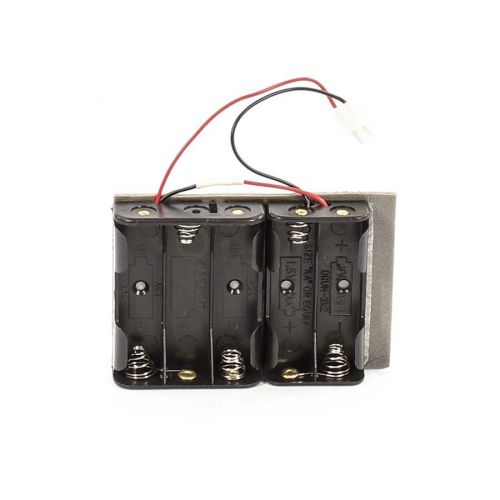

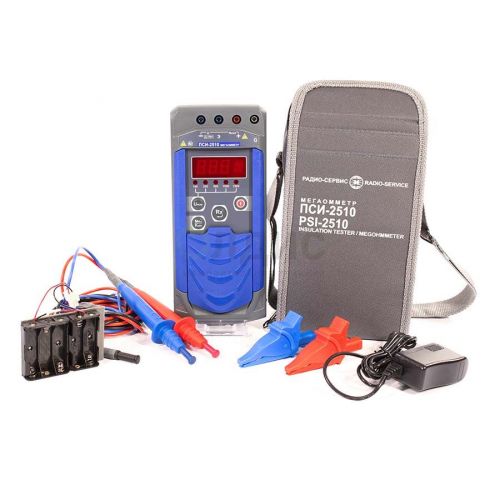

Комплектация мегаомметра ПСИ-2510:
