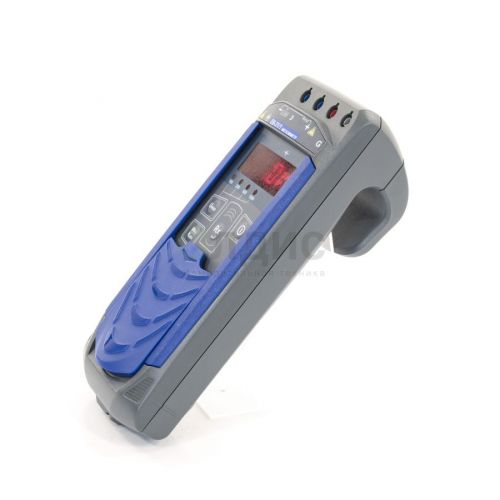

Мегаомметр Радио-Сервис Е6-31/1

Описание мегаомметра Е6-31/1:

Мегаомметр цифровой Е6-31/1 - устройство из новой линейки АО «НПФ Радио-Сервис».

Модель может измерять:
• Сопротивление изоляции обесточенных цепей. Диапазон - от 1 кОм до 10ГОм. Погрешность не превышает 3 или 5%, в зависимости от величины сопротивления.
• Величину переменного напряжения в сети в диапазоне от 40 до 700В.
• Коэффициент абсорбции. Для расчета используются результаты, получаемые в моменты времени 15 и 60 секунд после начала измерений.

Особенности мегаомметра Е6-31/1

Как и другие модели из новой линейки, этот прибор имеет увеличенный интервал поверки. Теперь он составляет 2 года. Корпус имеет степень защиты от влаги и пыли IP54 по ГОСТ 14254. Органы управления и дисплей защищаются в транспортном положении и при хранении сдвижной крышкой. Прибор может использоваться при проведении измерений при низких температурах до -30 градусов.

Возможности и характеристики модели

При измерении сопротивления изоляции с помощью Е6-31/1 может использоваться 4 варианта испытательного напряжения. Возможна установка одного из следующих значений этого параметра: 100, 250, 500 или 1000В.

Есть функционал программирования продолжительности проведения замеров. Она может устанавливаться в пределах от 1 до 10 мин.

Модель оснащена схемами защиты:

• От измерения сопротивления на цепи под напряжением. Срабатывает индикация и прибор автоматически измеряет значение напряжения.
• От помех разных типов.
• От наведенных токов промышленной частоты.

Е6-31/1 - одна из моделей АО «НПФ Радио-Сервис», в отношении которых проведена экспертиза ФГБУ «ГНМЦ» Минобороны РФ. Прибор внесен в реестр средств измерений военного назначения.

Технические характеристики мегаомметра Е6-31/1:

Измерение электрического сопротивления изоляции постоянному току
Диапазоны измерения сопротивления и предел основной абсолютной погрешности	от 1 кОм до 999 МОм ± (0,03 х R + 3 е.м.р) (испытательное напряжение не менее 250 В)
	от 1,00 до 99,9 ГОм ± (0,03 х R + 3 е.м.р) ± (0,05 х R + 5 е.м.р)* (испытательное напряжение не менее 250 В)
Испытательные напряжения постоянного тока
Значение испытательного напряжения на разомкнутых гнездах	100, 250, 500 и 1000 В
Пределы допускаемой основной относительной погрешности установки испытательного напряжения	не более +15%
Измерение напряжения переменного тока
Диапазон измерения действующего значения напряжения	от 40 до 700 В
Пределы допускаемой основной абсолютной погрешности измерения напряжения переменного тока частотой 50 Гц	± (0,05 × U + 3 е.м.р.)
Общие технические характеристики
Напряжение питания постоянного тока (встроенный аккумулятор)	от 5,2 до 7,5 В
Электрическая прочность изоляции при воздействии испытательного напряжения постоянного тока не менее	9,9 кВ
Сопротивление изоляции не менее	20 МОм
Габаритные размеры ( длина × ширина × высота )	не более 250 х 110 х 90 мм
Масса	не более 0,8 кг
Рабочие условия эксплуатации: - температура - относительная влажность при температуре воздуха 30 °С, %	от минус 30 до +50 до 90

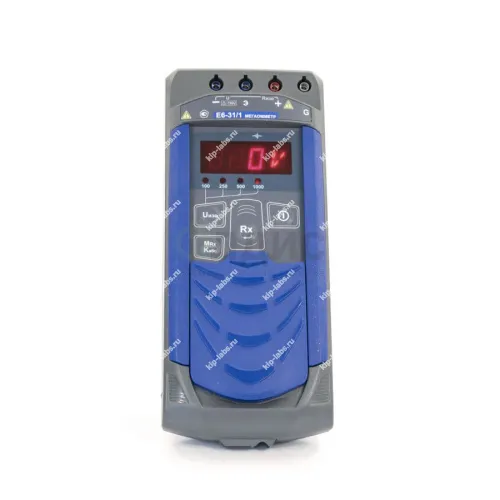

Индикация и расположение разъемов

1…4 – гнезда для подключения кабелей;
5 – сегментный индикатор измеренного значения и единиц измерения («V» –
Вольт, «К» – кОм, «M» – МОм, «G» – ГОм);
6 – кнопка – включение и выключение мегаомметра;
9 – кнопка – предназначена для переключения вида и объема
отображаемой информации во время испытания изоляции (см.п.2.3.4): значение
11
7 – кнопка – начало или прекращение измерений;
8 – кнопка – вывод на индикацию результатов последнего измерения из
памяти мегаомметра и коэффициента абсорбции (см.п. 2.4.4);
9 – кнопка – установка испытательного напряжения;
10 – индикаторы испытательных напряжений, в вольтах

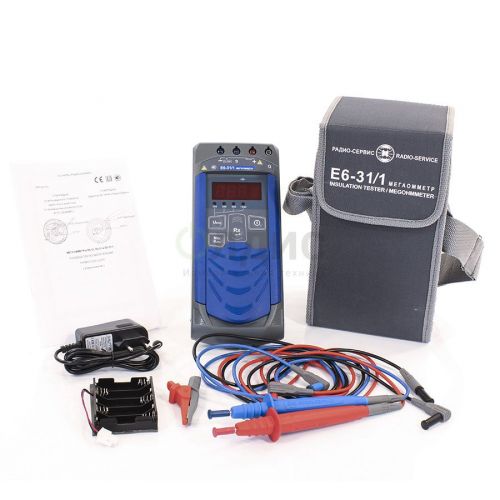

Комплект поставки мегаомметра Е6-31/1:

№	Наименование	Количество
1.	Цифровой мегаомметр Е6-31/1	1
2.	Аккумулятор Ni-MH 6 В	1
3.	Адаптер для заряда аккумулятора	1
4.	Батарейный отсек РАПМ.436244.003	1
5.	Кабель РЛПА.685551.002 - измерительный, красный, длиной 1,5 м	1
6.	Кабель РЛПА.685551.002-03 - измерительный, синий, длиной 1,5 м	1
7.	Кабель РЛПА.685641.002 – соединительный, длиной 1,5 м	1
8.	Зажим типа «крокодил»	1
9.	Сумка для переноски мегаомметра	1
10.	Упаковка транспортная	1

Закажите мегаомметр в ООО ТК «Олдис», и мы организуем его отправку в любую точку России в течение 1 дня (при наличии на складе).

Свидетельство СИ Е6-31, Е6-32.pdf
Руководство по эксплуатации Е6-31, Е6-32.pdf
