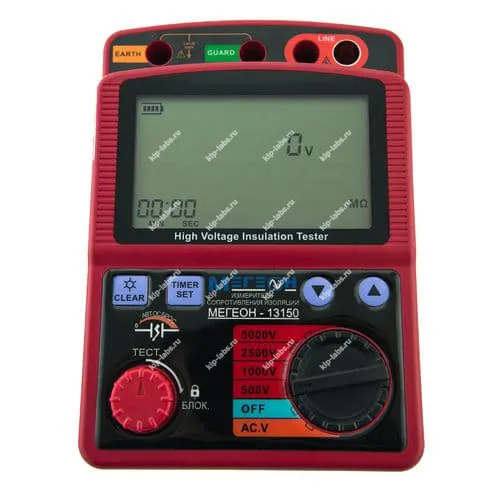

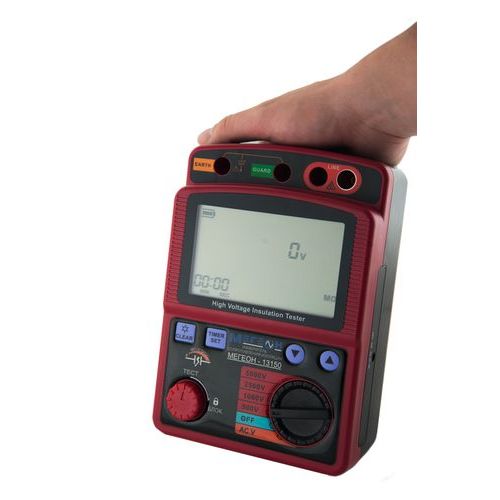

Описание мегаомметра МЕГЕОН-13150:
Портативный мегаомметр МЕГЕОН-13150 позволяет производить измерения параметров сопротивления, используя высокие показатели испытательных напряжений (максимум 5000В). Функция автоматической установки правильного диапазона обеспечивает легкую и быструю настройку прибора. Использование качественных компонентов в аппаратной части, а также защита от перегрузок обеспечивают прочность и долговечность омметра МЕГЕОН-131150.
Функциональные особенности МЕГЕОН-13150:
- Измерение напряжения и сопротивления между щупами;
- Большой ЖК-дисплей с интегрированной подсветкой;
- До четырех пределов измерения сопротивления с автоматическим переключением;
- Визуальное и звуковое оповещение при подаче испытательного напряжения;
- Автоматическое отключение прибора при длительном простое;
- Оповещение при выходе из установленного диапазона измерений.
Технические характеристики сопротивления изоляции МЕГЕОН-13150:
Параметр
| Значение
|
Измерение сопротивления изоляции
|
Условные обозначения: Uh - номинальное напряжение; RИ - диапазон измеряемых сопротивлений; Uxx - напряжение холостого хода; Ih - номинальная сила тока; IКЗ- ток короткого замыкания; ?R - погрешность измерения сопротивления.
|
Номинальное напряжение
| 500В
| 1000В
| 2500В
| 5000В
|
Диапазон измеряемых сопротивлений
| 0…99,9 МОм 100…999 Мом &
| 0…99,9 МОм 100…999 Мом 1…1,99 ГОм
| 0…99,9 МОм 100…999 Мом 1…1,99 ГОм 10…99,9 ГОм
| 0…99,9 МОм 100…999 Мом 1…1,99 ГОм 10…99,9 ГОм 100…1000 ГОм &
|
Напряжение холостого хода
| =500В +30% -0%
| =1000В +20% -0%
| =2500В +20% -0%
| =5000В +20% -0%
|
Номинальная сила тока
| 1…1,2мА при 0,5 МОм
| 1…1,2мА при 1 МОм
| 1…1,2мА при 2,5 МОм
| 1…1,2мА при 5 МОм
|
Ток короткого замыкания
| 1,3мА
|
Погрешность измерения сопротивления
| ±5% (для диапазона 0 ГОм … 99,9 ГОм) ±20% (для диапазона свыше 100 ГОм)
|
Измерение напряжения
|
Диапазон измерения напряжения
| ~30...600В (50/60 Гц)
|
Разрешение
| 1В
|
Точность
| ±(2% + 3 е. м. р.)
|
Общие параметры
|
Дисплей
| 999 отсчетов
|
Индикация выхода за диапазон
| есть
|
Автоматическое переключение диапазона измерений
| есть
|
Выдерживаемое напряжение
| ? 8320В в течение 5 с
|
Выдерживаемое напряжение
| ? 8320В в течение 5 с
|
Частота измерений
| 0,5…10 изм./с
|
Высота использования
| до 2000 м
|
Питание
| =12В (8x1,5В типа LR14)
|
Потребляемый ток, не более
| 800мА
|
Время непрерывной работы
| 15 ч
|
Условия эксплуатации
| Температура: 0 ...+40°С; влажность: < 85%RH
|
Условия хранения
| Температура: -20…+60°С; влажность: < 90%RH
|
Размеры
| 153x96x200 мм
|
Вес (без щупов и батареек)
| 1032 г
|
Комплект поставки мегаомметра МЕГЕОН-13150:
- Мегаомметр МЕГЕОН-13150 - 1 шт
- Щуп малый - 3 шт
- Зажим типа «крокодил» - 3 шт
- Элемент питания типа LR14 - 8 шт
- Сумка-чехол - 1 шт
- Руководство по эксплуатации - 1 шт.
Характеристики |
Внесен в госреестр СИ |
Нет |
Документы и сертификаты |
Классзащиты |
IP40 |
Производитель |
Мегеон |
Страна производитель |
Китай |
Гарантия (мес.) |
12 |
