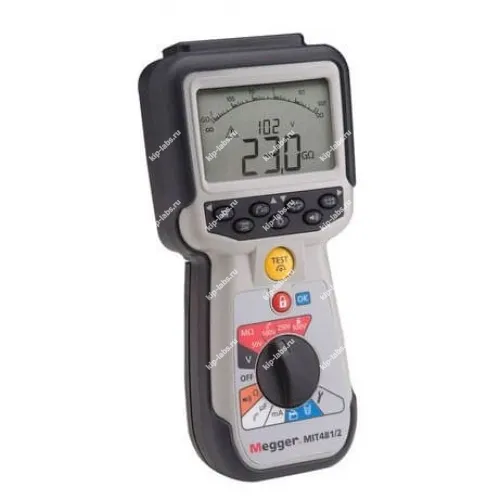

Кратко о модели: MIT481/2 - мегаомметр
Портативный мегаомметр MIT481/2 выпускаемый Megger предназначен для контроля сопротивления изоляции кабельных линий и электрических устройств, при этом прибор оборудован эргономичными элементами управления и информативной индикацией, что облегчает оперативное проведение замеров.
Прибор относится к классу мегаомметры. Таким образом, его можно применять совместно с другим измерительным оборудованием из области электроизмерительных приборов.
Ключевые особенности
- Функционал для измерения сопротивления изоляции в полевых и лабораторных условиях
- Удобная система управления и визуальная индикация результатов
- Конструкция, рассчитанная на эксплуатацию в промышленных условиях
- Защита и фильтрация помех при измерениях
- Поддержка передачи данных через стандартные интерфейсы (опционально RS-232C)
Где применяется
- Диагностика и приёмка кабельно-проводящих линий
- Проверка изоляции трансформаторов и силовых двигателей
- Плановое техническое обслуживание электроустановок
- Контроль состояния изоляции в монтажно-ремонтных работах
Благодаря поддержке передачи данных через стандартные интерфейсы и возможности дискретного представления результатов фиксация и последующий анализ измерений выполняются быстрее, что позволяет оперативно оформлять и обрабатывать полученные данные; при этом опциональная поддержка RS-232C упрощает интеграцию с внешними системами учёта и обработки.
Обзор мегаомметра MIT481/2
Приборы серии MIT480/2 пришли на смену оригинальной линейке MIT480. Они разработаны для применения в телекоммуникациях и при тестировании кабельных систем.
Новые модели получили усовершенствованный корпус, заднюю подставку и отсек для батареек рассчитанный на 6 элементов с отдельным доступом к предохранителям, при этом исполнение обеспечивает повышенную стойкость к внешним воздействиям и соответствует классу защиты IP54.
Устройство поддерживает трёхпроводное подключение, позволяющее одновременно подключать провода для A, B и E (наконечник, кольцо и земля). Пара измерений выбирается кнопкой A-B-E (T-R-G) на передней панели, и выбор подтверждается на дисплее, поэтому для измерения отдельных пар отсоединять провода не требуется. В качестве альтернативы MIT481/2 может применяться как обычный двухтерминальный прибор.
Технические отличия MIT481/2:
- Испытательные напряжения - 50 В, 100 В, 250 В и 500 В;
- Регулируемое испытательное напряжение от 10 В до 500 В;
- Выходное испытательное напряжение поддерживается в пределах допуска или -0% + 2% +2 В;
- Индикация PASS/ FAIL (/ ) отображается в зависимости от порогового напряжения;
- Испытание изоляции до 100 G * @ 500 В;
- Диапазон выбора отображается во время выбора;
- Измеряемое напряжение отображается во время испытания;
- Аналоговая дуга. Дисплей также имеет аналоговую дугу для репликации отклика движущейся катушки;
- Временное тестирование;
- Блокировка тестирования.
Технические характеристики мегаомметра MIT481/2:
| Параметр | Значение |
|---|---|
| Измерение изоляции | |
| Тестовое напряжение (номинальное) | 50 В, 100 В, 250 В, 500 В |
| Точность | 50 В 10 G ± 2% ± 2 знака ± 4.0% на G 100 В 20 G ± 2% ± 2 знака ± 2.0% на G 250 В 50 G ± 2% ± 2 знака ± 0.8% на G 500 В 100 G ± 2% ± 2 знака ± 0.4% на G |
| Эксплуатационная погрешность: BS EN 61557-2 (2007) | 50 В, ± 2.0% ± 2d, 100 k - 900 k ± 10.5% 100 В, ± 2.0% ± 2d, 100 k - 900 k ± 10.3% 250 В, ± 2.0% ± 2d, 100 k - 900 k ± 10.3% 500 В, ± 2.0% ± 2d, 100 k - 900 k ± 10.3% |
| Дисплей | Аналоговый, 1 G полная шкала |
| Разрешение | 0.1 k |
| Ток короткого замыкания / ток заряда | 2 мА + 0% от -50% до EN 61557-2 (2007) |
| Напряжение разомкнутого контура | -0% +2% ± 2 B |
| Испытательный ток | 1 мА при минимальном пропускном значении изоляции до максимальных 2 мА. |
| Утечка | 10% ± 3 знака |
| Управление таймером | 60 секундный таймер обратного отсчета |
| Примечание | Вышеприведенные технические характеристики верны только при использовании высококачественных силиконовых проводов. |
| Измерение целостности электрической цепи | |
| Диапазон измерения | от 0.01 до 1.0 M |
| Точность | ± 3% ± 2 знака (от 0 до 100 ) ± 5% ± 2 знака (>100 до 500 k) (от >500 k до 1 M неопределено) Ошибка сервиса: BS EN 61557-4 (2007) ±2.0%, 0.1 - 2 ± 6.8% |
| Напряжение разомкнутого контура | 5 В ± 1 В |
| Тестовый ток | 200 мА (–0 мА +20 мА) (от 0,01 до 4 ) |
| Сопротивление проводов | Обнуление до 10 |
| Измерение напряжения | |
| Диапазон | Переменный ток: от 10 мВ до 600 В, TRMS, синусоидальное (от 15 Гц до 400 Гц) Постоянный ток: от 10 мВ до 600 В |
| Точность | Переменный ток: ± 2% ± 2 знака Постоянный ток: ± 2% ± 2 знака Ошибка сервиса: BS EN 61557-1 (2007) ±2.0% ±2d, 0V - 300Vac/dc ±5.1% |
| Форма волны | Неопределенный диапазон: 0 – 10 мВ (от 15 до 400 Гц) Для несинусоидальных форм волны применяются дополнительные технические характеристики Несинусоидальные формы волн: ±3% ± 2 знака >от 100 мВ до 600 В TRMS ±8% ± 2 знака от 10 мВ до 100 мВ TRMS |
| Вольтметр по умолчанию | Работает при > 25 В переменного или постоянного тока в любом диапазоне, кроме OFF |
| Измерения частоты | |
| Диапазон | 15 Гц - 400 Гц |
| Точность измерения | ±0,5% ± 1 знак |
| Измерения емкости | |
| Диапазон | 0.1 nF до 10 F |
| Точность измерения | ± 5.0% ± 2 знака (1 nF-10 F) |
| Коэффициент кабеля | 40n F/ km до 70nF/ km |
| Единица измерения | 50nF/ km |
| Хранение данных | |
| Емкость хранения | >1000 результатов проверки |
| Загрузка данных | Беспроводное соединение Bluetooth® Bluetooth® класс II |
| Диапазон | до 10 м |
| Общие данные | |
| Питание | 6 элементов питания типа IEC LR6 (AA, MN1500, HP7, AM3 R6HP) x 1,5 В; перезаряжаемые NiMH батарейки 6 x 1,5 В Зарядное устройство (опция): 12-15 В постоянного тока |
| Срок службы аккумулятора | 3000 проверок проводки с циклом работы: 5 секунд ВКЛ. / 55 секунд ВЫКЛ. при 500 В в 500 k |
| Габариты | 228 x 108 x 63 мм |
| Вес | 800 г |
| Вес с кейсом | 1.75 кг |
| Предохранитель | Используйте только 2 x 500 мА (FF) 1000 В керамические плавкие предохранители 32 x 6 мм с высокой разрывной способностью HBC 30 кА минимум. Стеклянные предохранители НЕ ДОЛЖНЫ быть установлены |
| Класс защиты | Соответствует EN 61010-1 (1995) до 600 В, фаза-земля, категория IV |
| EMC | В соответствии с IEC 61326 включая поправку №1 |
| Температурный коэффициент | <0,1% на C до 1 G <0,1% на C на G выше 1 G |
| Диапазон рабочих температур и уровня влажности | От -10 до +55 C 90% относительной влажности при 40 C |
| Диапазон температуры хранения | От -25 до +70 C |
| Температура калибровки | +20 C |
| Максимальная высота | 2000 м |
| Класс IP-защиты | IP 54 |
Комплект поставки MIT481/2:
| № | Наименование | Количество |
|---|---|---|
| 1 | Мегаомметр MIT481/2 | 1 |
| 2 | Коплект силиконовых измерительных проводов с наконечниками и зажимами | 1 |
| 3 | Переключаемый зонд SP5 | 1 |
| 4 | CD с руководством по эксплуатации | 1 |
| 5 | Аккумуляторы AA щелочные | 2 |
| 6 | Жесткий чехол | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Классзащиты | IP54 |
| Номер в госреестре СИ | 64721-16 |
| Производитель | Megger |
| Страна производитель | Великобритания |
