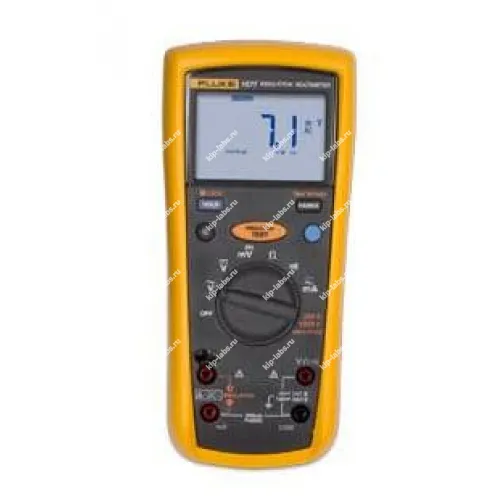

Мегаомметр Fluke 1577

Описание модели: Мегаомметр Fluke 1577

Портативный мегаомметр Fluke 1577 от Fluke предназначен для проведения замеров сопротивления изоляции в процессе сервисного обслуживания и диагностических проверок, при этом конструкция рассчитана на эксплуатацию в полевых условиях.

Кроме того, прибор оснащён несколькими режимами тестирования и набором тестовых напряжений, что позволяет адаптировать проверки под требования конкретного оборудования. Также см. каталог мегаомметры для подбора сопутствующих устройств. При необходимости учитывайте параметры дискретности измерений и возможности самокалибровки при подборе комплектации.

Преимущества

Ниже приведены основные эксплуатационные преимущества модели, что даёт представление о её ключевых функциональных возможностях.

• Портативный корпус, приспособленный для использования непосредственно на рабочих площадках и в полевых условиях.
• Поддержка нескольких режимов измерений и разных уровней тестовых напряжений для гибкой настройки проверок.
• Ясная фиксация показаний, упрощающая оформление отчётов и последующий анализ результатов.
• Удобная панель управления и информативная индикация для оперативной работы с прибором.

Область применения

Прибор применяется для контрольных замеров сопротивления изоляции и связанных с ними процедур. Он пригоден для выполнения широкого круга задач при эксплуатации и техническом обслуживании электрооборудования.

• Техническое обслуживание и ремонт электроустановок.
• Проверка и диагностирование кабельных линий и их соединений.
• Диагностика электрических машин и трансформаторов.
• Пусконаладочные работы и приёмо‑сдаточные испытания.

Описание мегаомметра Fluke 1577:

Мегаомметр Fluke 1577 – это уникальный прибор, который даёт точные результаты. Прибор объединяет возможности цифровых устройств по измерениям сопротивления изоляции и мульметра Fluke 1577. Подходит для поиска неполадок в оборудовании и профилактического обслуживания.

Устройство отличается компактно формой, его можно переносить с собой в любое место. Также прибор отличается прочностью и надёжностью, отличными техническими характеристиками. Использовать прибор выгодно с экономической точки зрения, так как он заменяет два измерителя. Таким образом, покупая именно его по определённой цене, вместо двух приборов, можно сэкономить. Устройство отличается компактно формой, его можно переносить с собой в любое место. Также прибор отличается прочностью и надёжностью, отличными техническими характеристиками. Использовать прибор выгодно с экономической точки зрения, так как он заменяет два измерителя. Таким образом, покупая именно его по определённой цене, вместо двух приборов, можно сэкономить.

Отличительные особенности:

К главным особенностям измерителя Fluke 1577 относят:

• Устройство очень удобное и им легко пользоваться (его вес составляет 624 грамма)
• Оно создано для тестирования работоспособности изоляционных систем оборудования, а также выполняет функции мультиметра
• Возможно измерить сопротивление изоляции (в допускаемом диапазоне 0.1-600 Мом)
• Возможно измерить напряжение – 2 уровня (500 В, а также 1000 В)
• Допустимые границы по измерению напряжения переменного и постоянного тока 0-1000 В
• Допустимые границы по измерению низкоомных сопротивлений 0-50 Мом
• Наличие опции - автоматическая разрядка емкостного потенциала цепи
• Наличие опции – блокировка тестирования изоляции
• Наличие функции «Smoothing mode» - сглаживание показаний
• Имеется щуп-датчик, за счёт которого возможно удалённо проводить исследования по замерам изоляции
• Наличие функции – автоматическое отключение питания (если долгое время не проводятся измерения)
• Фильтр НЧ для проведения работ с приводами,
• Все результаты после проделанных исследований отображаются на ЖК-экране (экран с подсветкой, поэтому замеры можно делать при слабом освещении или в полном отсутствии света)
• Передняя панель – это кнопки управления, переключатель режимов, входные разъёмы, а задняя панель – специальная выдвижная подставка на того, чтобы установить устройство вертикально
• Если пользователь неправильно проводит исследования, то звуковой сигнал оповестит об этом
• Питание осуществляется от сети или же при помощи аккумулятора с батарейками (с помощью батареек можно проводить более 1000 проверок изоляции)
• Прибор даёт максимально точные результаты после проведённых исследований (погрешность может составлять 2%)
• Посредством прибора возможно не только измерение изоляции, но и температуры, а также проверка диодов
• Конструкция прочная, имеет высокую защиту от повреждений
• Прибор работает точно и для работы не требуется вложений
• В комплекте предусмотрен чехол.

Сферы применения:

Данный прибор упрощает любые расчёты, проводимые в любых условиях (лабораторные либо полевые). Идеально пригоден для использования:

• На электродвигателях
• Двигателях
• На коммутационных системах
• Генераторах
• Кабелях
• Распределительных щитах

Это не полный список устройств. Прибор пригоден для обслуживания и множества других видов оборудования. Это не полный список устройств. Прибор пригоден для обслуживания и множества других видов оборудования.

Технические характеристики мегаомметра Fluke 1577:

Параметр	Значение
Напряжение постоянного тока
Максимальное напряжение:	1000 В
Точность:	±(0,2%+2)
Максимальное разрешение:	0,001 В
Напряжение переменного тока
Максимальное напряжение:	1000 В
Точность:	±(2%+3)
Максимальное разрешение:	0,1 мВ
Постоянный ток
Максимальная сила тока:	400 мA
Погрешность измерения силы тока:	±(1,0%+2)
Максимальное разрешение:	0,01мA
Переменный ток
Максимальная сила тока:	400 мA
Погрешность измерения силы тока:	±(2,0%+2)*
	* полоса пропускания 1 кГц
Максимальное разрешение:	0,01мA
Сопротивление
Максимальное сопротивление:	50 MОм
Точность:	±(1,2%+2)
Максимальное разрешение:	0,1 Ом
Проверка изоляции
Минимальный испытательный ток при 1kОм/В:	1 мA
Испытательное напряжение:	500, 1000 В
Максимальное сопротивление при испытательном напряжении:
1000 В:	600 MОм
Максимальное разрешение при испытательном напряжении:
50 В:	0,01 MОм
100 В:	0,01 MОм
250 В:	0,1 MОм
500 В:	0,1 MОм
1000 В:	0,1 MОм
Погрешность при испытательном напряжении:
50 В:	±(3 % + 5)
100 В:	±(3 % + 5)
250 В:	±(1,5 % + 5)
500 В:	±(2,0 % + 5)
1000 В:	±(2,0 % + 5)
Требования к окружающей среде
Рабочая температура	от –20 °C до +55 °C
Температура хранения	от -40°C до +60°C
Влажность (Без конденсации)	0% - 95% (10 °C – 30 °C)
	0% - 75% (30 °C – 40 °C)
	0% - 40% (40 °C – 55 °C)
Рабочая высота над уровнем моря	2000 м
Электрический стандарт безопасности
Категория превышения напряжения	Соответствует стандартам ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 № 61010-1-04 и IEC/EN 61010-1 2-е издание для измерений КАТЕГОРИИ III 1000 В и КАТЕГОРИИ IV 600 В
Ведомственные разрешения	2000 м КАТЕГОРИЯ III 1000 В, КАТЕГОРИЯ IV 600 В; 3000 м КАТЕГОРИЯ II 1000 В, CAT III 600 В
Механические и общие характеристики
Размер	203 x 100 x 50 мм (с футляром)
Вес	624 г
Гарантия	3 года
Срок службы щелочной батареи
В режиме мультиметра:	1000 часов
В режиме проверки изоляции:	Прибор может выполнить не менее 1000 проверок изоляции при свежих щелочных батареях при комнатной температуре. Подразумеваются стандартные проверки сопротивления 1 MОм при напряжении 1000 В и рабочем цикле, состоящем из 5 секунд приложения напряжения и 25 секундной паузы.
Степень защиты	IP40

Комплектация мегаомметра Fluke 1577:

№	Наименование	Количество
1	Мультиметр-мегаомметр Fluke 1577	1
2	Пробник для дистанционных измерений TP165X	1
3	Набор силиконовых тестовых проводов TL224	1
4	Набор зажимов типа "крокодил" AC285	1
5	Жесткий кейс C101	1
6	Встроенный датчик температуры 80BK для мультиметра (тип К)	1
7	Краткое руководство пользователя	1
