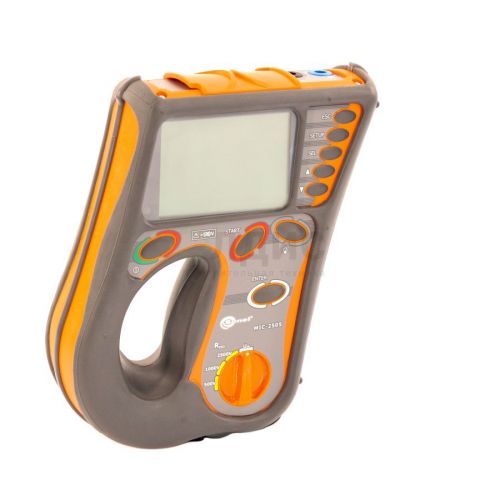

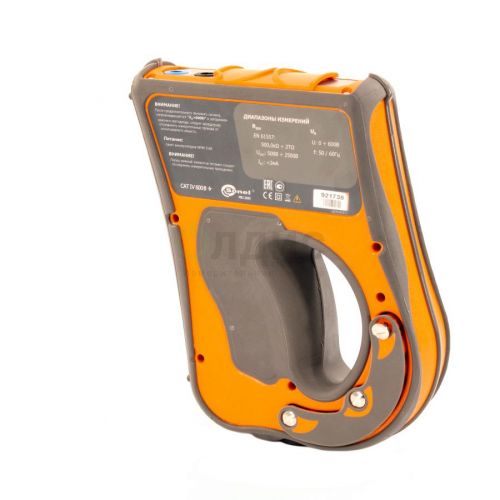

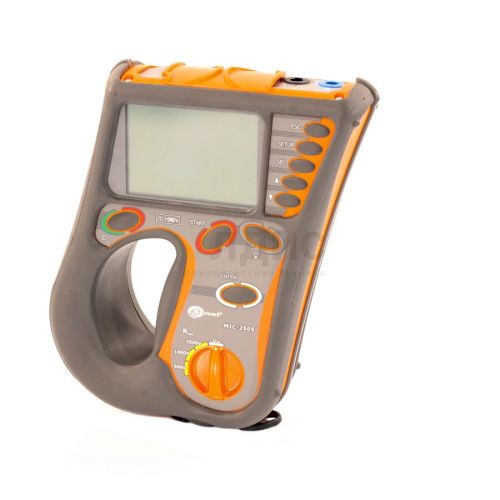

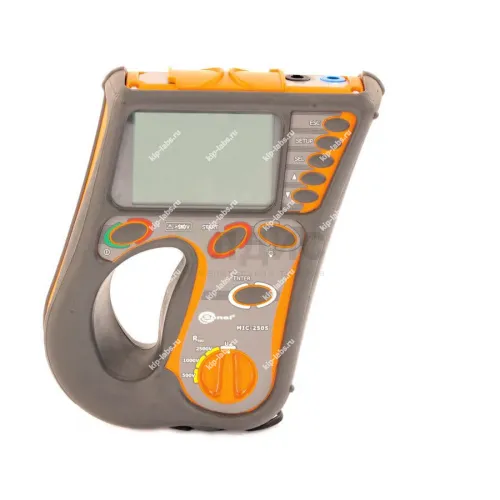

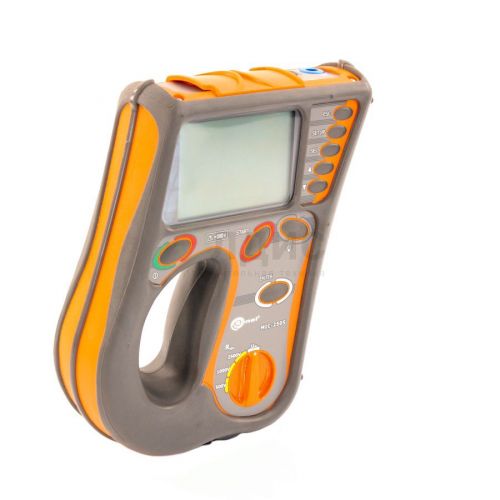

Измеритель параметров электроизоляции MIC-2505

Изделие выведено из производства.

Назначение и принцип: Измеритель параметров электроизоляции MIC-2505

Прибор MIC-2505 представляет собой цифровой мегаомметр, который используют для контроля сопротивления изоляции в кабельных линиях, проводах, обмотках трансформаторов, электродвигателях и иных электро- и телекоммуникационных установках. Устройство выпущено производителем Sonel S.A., что актуально при подборе сопутствующего обслуживания и аксессуаров.

Максимальное прикладываемое напряжение - 2500 В постоянного тока; предусмотрены три стандартных уровня: 500 В, 1000 В и 2500 В. Диапазон измеряемого сопротивления ограничен величиной в 2000 ГОм, при этом прибор автоматически рассчитывает коэффициенты абсорбции (влажности) и поляризации (старения), а в процессе измерений отображает ток утечки.

Функциональные опции

• Измерительное напряжение до 2500 В: стандартные величины 500В, 1000В, 2500В;
• Измерение сопротивления изоляции до 2000 ГОм (2 ТОм);
• Вычисление коэффициента абсорбции (увлажнённости изоляции) и коэффициента поляризации (степени старения изоляции);
• Звуковая индикация пятисекундных интервалов - упрощает решение задачи по построению временной зависимости;
• Постоянная индикация измеряемого сопротивления или тока утечки;
• Автоматическая разрядка емкости кабеля после окончания измерения изоляции;
• Измерение напряжения переменного и постоянного тока до 600 В.

Сферы использования

На практике MIC-2505 применяют при приёмочных испытаниях и плановом контроле электрооборудования в энергетике и на объектах связи; при этом он удобен для проверки как коротких участков, так и протяжённых линий. В работе с обмотками трансформаторов и двигателей прибор позволяет быстро оценить состояние изоляции, что способствует своевременной диагностике неисправностей.

При эксплуатации стоит учитывать метрологические требования к дискретности и регулярной калибровке приборов; это нейтральная рекомендация в рамках метрологического сопровождения. Возможность интеграции в рабочие процессы и использования стандартных интерфейсов делает прибор удобным в составе инструментального парка.

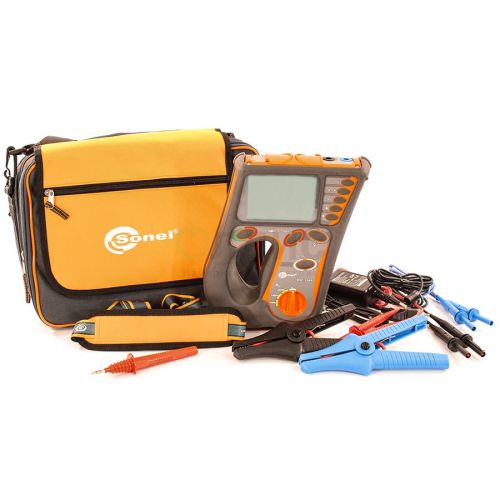

Комплект поставки измерителя MIC-2505:

1. Аккумуляторная батарея NiMH SONEL-10 9,6V;
2. Зажим «Крокодил» изолированный голубой К09 11 кВ;
3. Зажим «Крокодил» изолированный черный К09 11 кВ;
4. Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012;
5. Зонд острый с разъемом «банан» красный 5кВ;
6. Кабель сетевой;
7. Провод измерительный 1,8 м с разъемами «банан» 5 кВ голубой;
8. Провод измерительный 1,8 м с разъемами «банан» 5 кВ красный;
9. Провод измерительный 1,8 м экранированный с разъемами «банан» 5 кВ черный;
10. Ремень для переноски прибора;
11. Футляр L4.

Дополнительная комплектация MIC-2505:

• Адаптер AGT-32С;
• Адаптер AGT-16P;
• Адаптер AGT-63P;
• Адаптер AGT-32T;
• Адаптер AGT-32P;
• Адаптер AGT-16T;
• Адаптер AGT-16С.

Технические характеристики измерителя MIC-2505:
