ЭС0202/1М-Г - Мегаомметр

Кратко о модели: ЭС0202/1М-Г - Мегаомметр

Устройство служит для определения очень больших электрических сопротивлений, свыше 105 ом. Производителем является Уманский завод Мегомметр , выпускающий приборы для контроля сопротивления изоляции.

Приборы линейки мегаомметры применяют для проверки сопротивления изоляции проводов и кабелей, контактов, трансформаторных обмоток и других электрических узлов; при этом они также используются для оценки поверхностного и объёмного сопротивления изоляционных материалов.

Модели ЭС0202/1М-Г и 2М-Г изготавливаются в соответствии с нормативными документами. Они соответствуют требованиям ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. общие технические условия»; ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторногь оборудования. Часть 1. Общие требования»; ТУ 422439-001-53967050-2015 «мегаомметры ЭС0202/1М-Г, ЭС0202/2М-Г».

Прибор выпускается в двух модификациях, различающихся величинами напряжения на зажимах и измерительными диапазонами; при этом выбор модификации определяется требованиями к пределам измерений.

Время установления показаний не превышает 15 с, что позволяет оперативно получать результаты контрольных измерений. Режим работы - прерывистый: измерение – 1 мин, пауза – 2 мин.

Питание мегаомметров осуществляется от встроенного электромеханического генератора; при этом скорость вращения ручки составляет 120-144 об/мин, а в технической документации дополнительно указано 122+2 оборотов в минуту.

Диапазон рабочих температур - от минус 30 до плюс 50 градусов С. Таким образом прибор допускает эксплуатацию в обозначенном температурном интервале.

Относительная влажность при 30гр. С без конденсации - до 90%, что позволяет применять прибор во влажных, но неконденсирующих условиях.

Масса - не более 2.2 кг. Габаритные размеры не более 150х130х200 мм.

Средняя наработка на отказ - 12500 часов. Средний срок службы - 10 лет.

Дискретность показаний и возможность периодической поверки являются важными эксплуатационными характеристиками; нейтрально отмечаем, что наличие интерфейсов и функций самоконтроля повышает удобство применения.

Ключевые особенности

• Измерение очень больших сопротивлений - свыше 105 ом.
• Две модификации с разными значениями напряжения на зажимах и диапазонами измерений.
• Встроенный электромеханический генератор в качестве источника питания, ручной привод.
• Время установления показаний не более 15 с.
• Прерывистый режим работы: измерение 1 мин / пауза 2 мин.
• Рабочий температурный диапазон от минус 30 до плюс 50 градусов С и допустимая влажность до 90% при 30гр. С без конденсации.
• Компактные габариты и масса - не более 2.2 кг.

Где применяется

Мегаомметры используются при приёмочных и периодических проверках электрооборудования, в техническом обслуживании трансформаторов, электрических машин, кабельных линий и разъёмных соединений. Благодаря этому приборы подходят для контроля качества изоляции на производстве и в полевых условиях.

Также устройство применяют при исследовании свойств изоляционных материалов для определения их поверхностного и объёмного сопротивлений; за счёт этого оно востребовано в лабораторных и эксплуатационных измерениях.

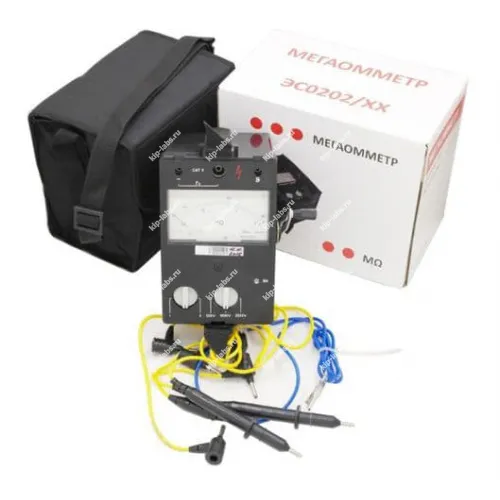

Комплектация мегаомметра ЭС0202/1М-Г

• мегаомметр
• шнуры
• сумка
