- Производитель: Sonel S.A.
- Код товара: 15051
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
- Оптовая цена: по запросу
-
Розничная цена:
66 720₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: WMRUMIC10
Методика поверки MIC-10, MIC-30, MIC-2505, MIC-2510.pdf
Руководство пользователя измерителя параметров электроизоляции MIC-10.pdf

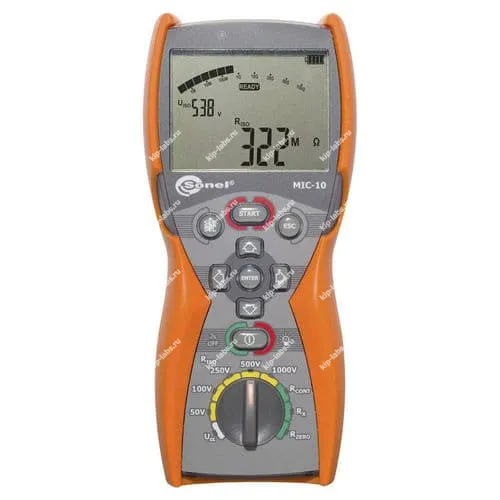

Описание модели: Измеритель параметров электроизоляции MIC-10
Прибор MIC-10 - цифровой мегаомметр для определения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей и прочих электрических и телекоммуникационных систем; модель выпускает Sonel S.A.. Максимальное измерительное напряжение составляет 1000 В постоянного тока. Диапазон измеряемого сопротивления ограничен 10 ГОм.
MIC-10 также предназначен для контроля сопротивления соединений заземлителей с заземляемыми элементами и устройствами выравнивания потенциалов при токе не менее 200 мА с разрешением 0,01 Ом, что позволяет фиксировать параметры контактов в рабочих условиях. Измеритель внесен в Госреестр СИ РФ (№ 49421-12) и может быть использован в задачах из категории мегаомметры.
Преимущества
Ниже приведён перечень основных функциональных возможностей прибора, при этом перечислены стандартные уровни напряжения и прочие опции.
- Диапазон измерительного напряжения до 1000 В: стандартные ступени 50 В, 100 В, 250 В, 500 В, 1000 В;
- Возможность измерять сопротивление изоляции вплоть до 10 ГОм;
- Акустическая индикация каждые пять секунд - облегчает построение временных зависимостей;
- Непрерывная показательная индикация текущего значения сопротивления либо тока утечки;
- Автоматический разряд ёмкости кабеля сразу после завершения измерения изоляции;
- Измерение переменного и постоянного напряжения до 600 В;
- Определение ёмкости кабеля в процессе измерения сопротивления изоляции;
- Измерение сопротивления соединений заземлителей с заземляемыми элементами и устройствами выравнивания потенциалов при токе не менее 200 мА с разрешением 0,01 Ом;
- Низковольтное измерение активного сопротивления;
- Проверка целостности электрических цепей;
- Измерение переменного и постоянного напряжения.
Область применения
Прибор применяют при контроле сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов и электродвигателей, а также в других электрических и телекоммуникационных установках. Кроме того, MIC-10 используют для проверки сопротивления контактов заземлителей и устройств выравнивания потенциалов.
Кроме того, в ряде случаев уместна дискретность показаний и возможность передачи данных через интерфейсы; также полезными бывают функции самоконтроля и возможность использования стандартных интерфейсов обмена данными, например RS-232C при необходимости документирования замеров.
Комплект поставки измерителя MIC-10:
- Измеритель параметров электроизоляции MIC-10 - 1 шт
- Зажим «Крокодил» изолированный голубой К07 5,5 кВ - 1 шт
- Зажим «Крокодил» изолированный черный K01 - 1 шт
- Зажим «Крокодил» изолированный красный К07 5,5 кВ - 1 шт
- Зажим «Крокодил» изолированный черный К07 5,5 кВ - 1 шт
- Зонд острый с разъемом «банан» красный - 1 шт
- Зонд острый с разъемом «банан» черный - 1 шт
- Крепеж «Свободные руки» - 1 шт
- Провод измерительный 1,2 м с разъёмами «банан» чёрный - 1 шт
- Провод измерительный 1,2 м с разъемами «банан» красный - 1 шт
- Ремень для переноски прибора - 1 шт
- Провод измерительный 1,8 м экранированный с разъемами «банан» 5 кВ черный - 1 шт
- Футляр M6 - 1 шт.
Дополнительная комплектация MIC-10:
- AGT-63P, соединитель электрический-адаптер для серий TC, MPI, MRP, MIC, MZC, TKF;
- AGT-32P, соединитель электрический-адаптер для серий TC, MPI, MRP, MIC, MZC, TKF;
- AGT-16T, соединитель электрический-адаптер для серий MPI, MRP, MIC, MZC, TKF;
- AGT-32T, соединитель электрический-адаптер для серий TC, MPI, MRP, MIC, MZC, TKF;
- AGT-16С, соединитель электрический-адаптер для серий TC, MPI, MRP, MIC, MZC, TKF;
- AGT-16P, соединитель электрический-адаптер для серий TC, MPI, MRP, MIC, MZC
Технические характеристики измерителя MIC-10:
| Диапазон | Разрешение | Основная погрешность |
|---|---|---|
| Измерение напряжения переменного и постоянного тока (True RMS) | ||
| 0,0...299,9 В | 0,1 В | ±(2% и. в. + 6 е. м. р.) |
| 300...600 В | 1 В | ±(2% и. в. + 2 е. м. р.) |
| Диапазон частоты: 45...65 Гц | ||
| Измерение сопротивления изоляции | ||
| Диапазон измерения согласно IEC 61557-2: для UN = 50 В: 50 кОм…250,0 МОм | ||
| Диапазон для UN = 50 В | Разрешение | Основная погрешность |
| 0,0 ... 999,9 кОм | 0,1 кОм | ±(3% и. в. + 8 е. м. р.) |
| 1,000...9,999 МОм | 0,001 МОм | |
| 10,00...99,99 МОм | 0,01 МОм | |
| 100,0...250,0 МОм | 0,1 МОм | |
| Диапазон измерения согласно IEC 61557-2: для UN = 100 В: 100 кОм…500,0 МОм | ||
| 0,0 ... 999,9 кОм | 0,1 кОм | ±(3% и. в. + 8 е. м. р.) |
| 1,000...9,999 МОм | 0,001 МОм | |
| 10,00...99,99 МОм | 0,01 МОм | |
| 100,0...500,0 МОм | 0,1 МОм | |
| Диапазон измерения согласно IEC 61557-2: для UN = 250 В: 250 кОм…2,000 ГОм | ||
| 0,0 ... 999,9 кОм | 0,1 кОм | ±(3% и. в. + 8 е. м. р.) |
| 1,000...9,999 МОм | 0,001 МОм | |
| 10,00...99,99 МОм | 0,01 МОм | |
| 100,0...999,9 МОм | 0,1 МОм | |
| 1,000...2,000 ГОм | 0,001 ГОм | |
| Диапазон измерения согласно IEC 61557-2: для UN = 500 В: 500 кОм…5,00 ГОм | ||
| 0,0 ... 999,9 кОм | 0,1 кОм | ±(3% и. в. + 8 е. м. р.) |
| 1,000...9,999 МОм | 0,001 МОм | |
| 10,00...99,99 МОм | 0,01 МОм | |
| 100,0...999,9 МОм | 0,1 МОм | |
| 1,000...4,999 ГОм | 0,001 ГОм | ±(4% и. в. + 6 е. м. р.) |
| Диапазон измерения согласно IEC 61557-2: для UN = 1000 В: 1000 кОм…10,00 ГОм | ||
| 0,0 ... 999,9 кОм | 0,1 кОм | ±(3% и. в. + 8 е. м. р.) |
| 1,000...9,999 МОм | 0,001 МОм | |
| 10,00...99,99 МОм | 0,01 МОм | |
| 100,0...999,9 МОм | 0,1 МОм | |
| 1,000...4,999 ГОм | 0,001 ГОм | ±(4% и. в. + 6 е. м. р.) |
| 5,00...10,00 ГОм | 0,01 ГОм | |
| Измерение емкости | ||
| 1...999 нФ | 1 нФ | ±(5% и. в. + 5 е. м. р.) |
| 1,00...9,99 мкФ | 0,01 мкФ | |
| Измерение только в процессе измерения RISO | ||
| Низковольтное измерение сопротивления | ||
| Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА | ||
| Диапазон измерения согласно IEC 61557-4: 0,10...999 Ом | ||
| 0...19,99 Ом | 0,01 Ом | ±(2% и.в. + 3 е.м.р.) |
| 20,0...199,9 Ом | 0,1 Ом | |
| 200...999 Ом | 1 Ом | ±(4% и.в. + 3 е.м.р.) |
| - Напряжение на разомкнутых измерительных проводниках: 8 В; - Выходной ток при R<2 Ом: мин. 200 мA; - Компенсация сопротивления измерительных проводников; - Измерение двунаправленным током | ||
| Измерение активного сопротивления малым током | ||
| 0,0...199,9 Ом | 0,1 Ом | ±(3% и. в. + 3 е. м. р.) |
| 200...1999 Ом | 1 Ом | |
| - Напряжение на разомкнутых измерительных проводниках: 8…16 В; - Выходной ток > 10 мA; - Звуковая индикация при сопротивлении < 30 Ом ±10%; - Компенсация сопротивления измерительных проводников | ||
| Общие технические характеристики | ||
| Параметр | Значение | |
| Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 | |
| Категория безопасности | IV 600 В (III 1000 В) согласно PN-EN 61010-1 | |
| Степень защиты корпуса согласно PN-EN 60529 | IP67 | |
| Питание измерителя | 4 элемента питания LR6 (АА) алкалиновые, аккумуляторные батареи NiMH HR6 (AA) | |
| Температура хранения | –20...+70° C | |
| Рабочая температура | -10...+50° C | |
| Габаритные размеры | 220?100?60 мм | |
| Масса измерителя | около 0,6 кг | |
| Примечание: Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина» | ||
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Классзащиты | IP67 |
| Номер в госреестре СИ | 49421-12 |
| Производитель | SonelS.A. |
| Страна производитель | Польша |
