Мегаомметр SEW 4104 IN

Назначение и принцип: Мегаомметр SEW 4104 IN

Устройство от SEW предназначено для измерения сопротивления изоляции кабельных линий и электрических цепей, при этом рассчитано как на полевые замеры, так и на лабораторные испытания. В работе его относят к классу мегаомметры, что отражает область применения и методы проверки.

Прибор генерирует установленное постоянное испытательное напряжение и регистрирует ток утечки для последующего вычисления сопротивления. Конструкция учитывает влияние внешних факторов и облегчает проведение замеров вне лабораторных условий.

При калибровке учитывают дискретность показаний и пределы допустимых погрешностей, что позволяет корректно интерпретировать результаты измерений. При эксплуатации уместно учитывать дискретность измерений.

Функциональные опции

На практике мегаомметр выполняет серию контрольных испытаний на нескольких уровнях тестового напряжения, что позволяет получить сопоставимые значения сопротивления изоляции.

В работе предусмотрены наглядная индикация и удобные органы управления для последовательного проведения замеров, тем самым сокращается время на контроль и упрощается оформление протоколов измерений.

Сферы использования

При эксплуатации прибор находят применение в энергетике, на промышленных объектах и в телекоммуникационных сетях. На практике его используют при приёмке кабельных линий, для плановых проверок и при оперативной диагностике неисправностей.

Краткая характеристика мегаомметра SEW 4104 IN:

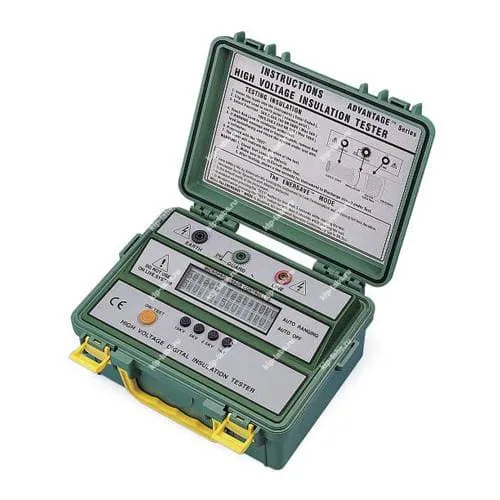

SEW 4104 IN - портативный мегаомметр, предназначенный для оценки сопротивления изоляционного слоя кабелей и для прозвонки цепей. Устройство применяют при тестировании кабелей и проводов различного назначения, в ходе отладки, монтажа и обслуживания электрооборудования.

Мегаомметр SEW 4104 IN оснащён четырьмя фиксированными режимами тестового напряжения для измерения сопротивления изоляции (10000В, 2500В, 5000В, 1000В), при этом стандартная длительность измерения составляет от 100 секунд, а в энергосберегающем режиме - от 15 секунд. Прибор измеряет сопротивление электрической цепи в пределах 0,5 до 500 Ом с точностью 5%.

Во время работы аппарат автоматически подбирает диапазон измерений и устанавливает оптимальный режим. Мегаомметр имеет встроенный таймер для контроля времени и продолжительности испытаний.

При выявлении повреждения изоляции прибор автоматически прекращает измерение и отключается, при этом он сигнализирует о наличии опасного напряжения звуковым оповещением и выводит предупреждающее сообщение на экран.

Питается мегаомметр от 8-ми батарей АА и оснащён системой энергосбережения. Устройство поддерживает контроль заряда батарей и функцию автоотключения при низком уровне питания.

Корпус имеет двойную изоляцию и устойчив к воздействию влаги, что повышает безопасность эксплуатации. Мегаомметр SEW 4104 IN поставляется с измерительными щупами, влагозащитным футляром, ремнём для ношения на плече, зажимами, комплектом из 8-ми батарей и предохранителем.

Комплектация мегаомметра SEW 4104 IN:

• Мегаомметр SEW 4104 IN;
• измерительные провода (3 шт.);
• зажимы "крокодил" (2 шт.);
• источник питания (8 шт.);
• плечевой ремень;
• руководство по эксплуатации.

Технические характеристики мегаомметра SEW 4104 IN:
