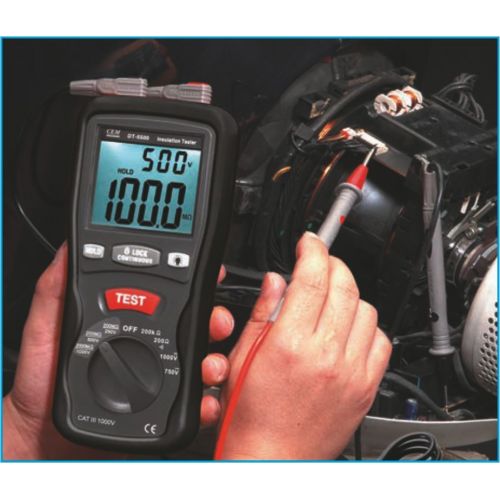

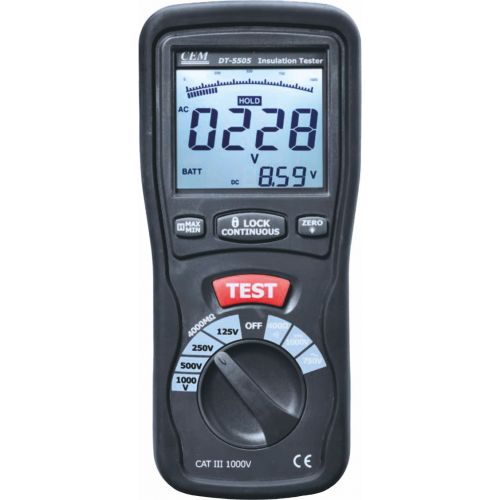

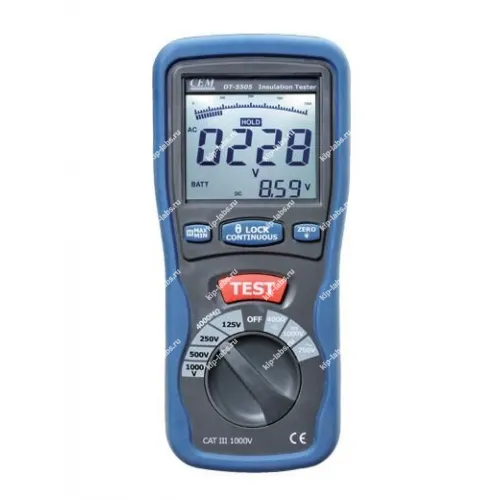

Описание модели: DT-5505 Цифровой мегаомметр
Прибор Мегаомметр CEM DT-5505 производства CEM Industries предназначен для контроля целостности электрических цепей и состояния оборудования, при этом он может формировать испытательный ток до 200 мА.
Аппарат измеряет сопротивление изоляции кабелей на диапазонах 40 Ом и 400 Ом, что позволяет также регистрировать значения постоянного напряжения до 1000 В и переменного до 750 В; кроме того устройство классифицируется как мегаомметры.
Подсвечиваемый ЖК-экран отображает показания в цифровом виде и на 40-полосной графической шкале, что упрощает считывание при недостаточной освещённости. Доступны четыре режима испытательного напряжения: 125 В, 250 В, 500 В и 1 кВ; прибор сохраняет минимальные и максимальные значения для последующего снятия показаний.
Функции автоматизации включают проверку отсутствия напряжения в проверяемой цепи перед началом замеров. Ноль можно задать вручную или включить автоматическое обнуление, и по окончании диагностики прибор выполняет разряд ёмкостных элементов цепи.
Устройство работает от аккумулятора и уходит в «спящий режим» через 10 минут простоя, тем самым снижая потребление энергии. Также предусмотрен индикатор, оповещающий пользователя о разрядке батареи.
При необходимости перед сравнительными замерами выполняют контроль дискретности показаний. В отдельных случаях проверку дискретности проводят до и после основных измерений.
Преимущества
Подсветка ЖК-экрана облегчает считывание данных при слабом освещении, при этом цифровое и графическое представление повышает наглядность показаний. Возможность удержания минимальных и максимальных значений упрощает фиксацию результатов измерений.
Область применения
Применяют для контроля целостности силовых и сигнальных кабельных линий, для измерения сопротивления изоляции при приёмке и периодических проверках, а также для диагностики электрооборудования в процессе обслуживания и ремонта.
Технические характеристики
| Тест. сигнал | Макс. предел | Погрешность | Дискр. |
|
125В | 0,125...4,000 МОм |
±(2% + 10 е.м.р.) | 0,001 МОм |
| 4,001...40,00 МОм | 0,01 МОм | ||
| 4,01...400,0 МОм | ±(4% + 5 е.м.р.) | 0,1 МОм | |
| 400,01...4000 МОм | ±(5% + 5 е.м.р.) | 1 МОм | |
|
250В | 0,250...4,000 МОм |
±(2% + 10 е.м.р.) | 0,001 МОм |
| 4,001...40,00 МОм | 0,01 МОм | ||
| 4,01...400,0 МОм | ±(3% + 5 е.м.р.) | 0,1 МОм | |
| 400,01...4000 МОм | ±(4% + 5 е.м.р.) | 1 МОм | |
|
500В | 0,500...4,000 МОм |
±(2% + 10 е.м.р.) | 0,001 МОм |
| 4,001...40,00 МОм | 0,01 МОм | ||
| 4,01...400,0 МОм | ±(2% + 5 е.м.р.) | 0,1 МОм | |
| 400,01...4000 МОм | ±(4% + 5 е.м.р.) | 1 МОм | |
|
1000В | 1,000...4,000 МОм | ±(3% + 10 е.м.р.) | 0,001 МОм |
| 4,001...40,00 МОм | ±(2% + 10 е.м.р.) | 0,01 МОм | |
| 4,01...400,0 МОм | ±(2% + 5 е.м.р.) | 0,1 МОм | |
| 400,01...4000 МОм | ±(4% + 5 е.м.р.) | 1 МОм |
| Параметр | Макс. предел | Погрешность | Дискр. |
|
Напряжение постоянного тока | 1000В | ±(0,8% + 5 е.м.р.) | 1В |
| • Выходной импеданс: 10 МОм | |||
|
Напряжение переменного тока | 750В | ±(1,2% + 10 е.м.р.) | 1В |
| • Выходной импеданс: 10 МОм | |||
|
Сопротивление участка цепи | 40,00 Ом |
±(1,2% + 3 е.м.р.) | 0,01 Ом |
| 400,0 Ом | 0,1 Ом | ||
| • Макс. напряжение холостого хода: 5,8В | |||
|
| |||
| Проверка целостности участка цепи («прозвонка») | |||
| Пороговое сопротивление | 35 Ом | ||
| Макс. напряжение холостого хода | 5,8В | ||
| Защита от перегрузки | 250В (RMS) | ||
| Ток короткого замыкания | 200...220мА при 0 Ом | ||
| Параметр | Значение |
| Скорость выборки, изм./с | 2,5 |
| Цифровой индикатор | 4-разрядный, 1 шт. |
| Питание прибора | Элементы питания типа АА (1,5В), 6 шт. |
| Условия эксплуатации | 0...40°С, ≤ 80%RH |
| Условия хранения | −10...60°С, ≤ 70%RH |
| Размеры, мм вес (с АА), г | 205×92×50 603 |
| Соответствие стандартам | IEC 61010-1 |

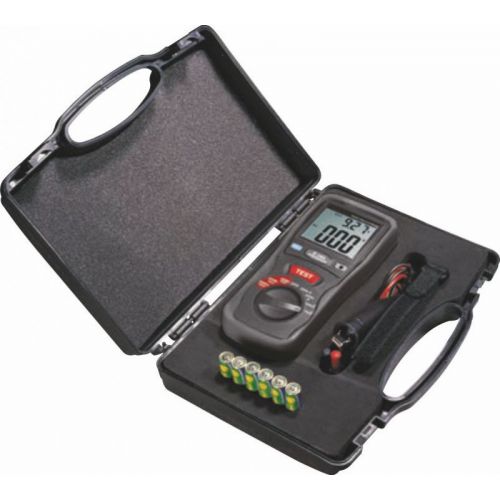

| Наименование | Количество |
| 1. Прибор | 1 шт. |
| 2. Измерительные щупы | 2 шт. |
| 3. Щуп с зажимом типа «Крокодил» | 1 шт. |
| 4. Батарея типа АА (1,5В) | 6 шт. |
| 5. Ремешок | 1 шт. |
| 6. Чемодан пластиковый | 1 шт. |
| 7. Руководство по эксплуатации | 1 шт. |
| Характеристики | |
| Автоматическое выключение прибора | ~10 мин |
| Быстродействие | 2.5 измерения в сек |
| Вес, г | 603 |
| Влажность во время хранения, % | ≤7205x92x500 |
| Влажность при эксплуатации, % | ≤80 |
| Гарантия | 2 года. |
| Диапазоны переменного напряжения | 750В |
| Диапазоны постоянного напряжения | 1000В |
| Диапазоны сопротивления | 40Ом, 400Ом |
| Зажимы | Тип «Крокодил» |
| Защита | Двойная изоляция |
| Звуковой сигнал | да |
| Индикатор низкого заряда батареи | да |
| Индикатор перегрузки | да |
| Модель | DT-5505 |
| Поверка | 2800 руб с НДС |
| Подсветка | да |
| Предохранители | 500мА/1000В |
| Проверка целостности цепи | да |
| Реестр номер | 75069-19 |
| Сопротивление изоляции | 0.125...4000МОм |
| Температура при хранении, °С | -10...60 |
| Температура эксплуатации, °C | 0...40 |
| Функция вывода максимального значения MAX | да |
| Функция вывода минимального значения MIN | да |
| Функция удержания показаний | да |
| Элемент питания | 6x1.5 В АА |
| Дисплей | ЖК, двойной |
| Габаритные размеры, мм | 205x92x50 |
