DT-9054 Тестер проверки и измерения параметров УЗО

Назначение и принцип: DT-9054 Тестер проверки и измерения параметров УЗО

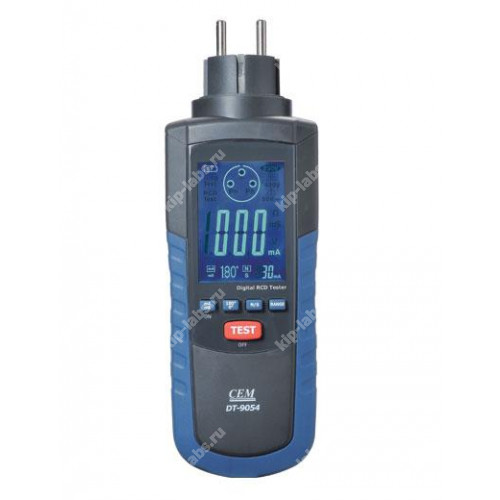

DT-9054 выпускается CEM Industries и предназначен для проверки параметров устройств защитного отключения (УЗО); при этом прибор широко применяется в работах по контролю безопасности электрических установок и при приёмке выполненных электромонтажных работ, относясь к группе измерительных приборов для энергетики.

В ходе монтажных и сервисных операций устройство используют для контроля состояния линий электроснабжения, что позволяет выявлять отклонения на ранних этапах; электроизмерительные приборы такого класса обычно применяют при наладке и техническом обслуживании.

При эксплуатации в однофазных сетях прибор выполняет ряд проверок. Тем самым тестер обеспечивает:

• контроль дифференциального автомата и прочих защитных устройств;
• определение положения фазы;
• проверку наличия заземления в розеточных точках;
• анализ параметров сетевого напряжения.

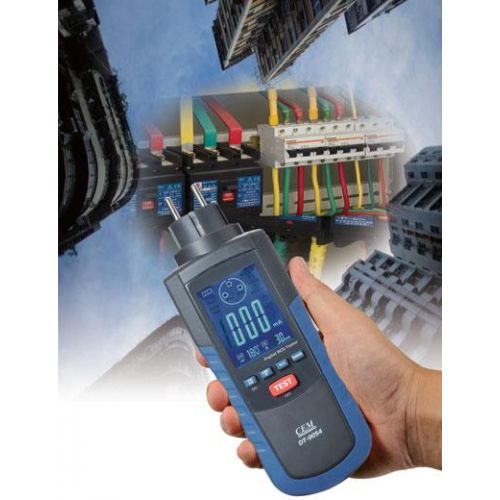

Работа упрощена за счёт автоматизации: оператор задаёт желаемый режим и вставляет прибор в розетку, после чего запуск теста осуществляется кнопкой TEST, что позволяет оперативно получать результаты измерений.

Настройки можно ввести заранее, когда параметры цепи известны, или скорректировать режим непосредственно при проверке; при этом доступны выбор типа УЗО, установка тестового тока и другие параметры, влияющие на процедуру контроля.

Аппаратная реализация безопасности исключает подачу тестового тока в включённую сеть: DT-9054 рассчитан на работу с обесточенными цепями, и при напряжении в контролируемой сети выше 50 В измерение автоматически блокируется, а оператор получает световую и звуковую индикацию о состоянии.

Для упрощённой оценки результатов применена цветовая индикация: красный сигнал фиксирует выход за допустимые пределы, голубой - соответствует нормальным показателям, что позволяет ориентироваться по цвету при затруднённом чтении дисплея.

Корпус выполнен ударопрочным и оснащён прорезиненными боковыми вставками, тем самым уменьшается вероятность выскальзывания прибора из рук; измерения проводятся встроенной штепсельной вилкой, поэтому нет необходимости в дополнительных кабелях, а при отсутствии активности тестер автоматически отключается через 50 секунд, экономя питание.

При эксплуатации уместна дискретность отображения параметров, что облегчает сведение серий измерений и их последующую интерпретацию; при калибровке допустима сохранённая дискретность без дополнительных настроек.

Функциональные опции

• автоматическое проведение тестов с запуском по кнопке TEST;
• возможность предварительной или оперативной настройки режима измерений;
• подача тестового тока в линию при условии отсутствия сетевого напряжения;
• блокировка измерений при превышении 50 В с визуальной и звуковой индикацией;
• цветовое разделение результатов: красный - за пределами допуска, голубой - в норме;
• ударопрочный корпус с прорезиненными боковыми элементами и встроенная штепсельная вилка;
• автоотключение через 50 секунд бездействия.

Сферы использования

На практике прибор применяют при приёмке и техническом обслуживании электрических сетей, что позволяет быстро оценивать состояние защитных устройств и заземления; в работе тестер удобен для проверок однофазных цепей на стройплощадках и в сервисных службах.
