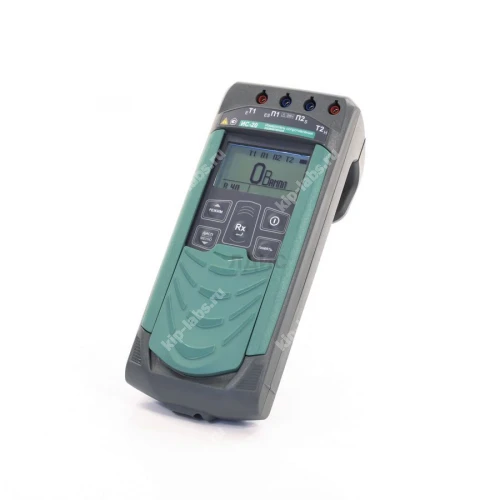

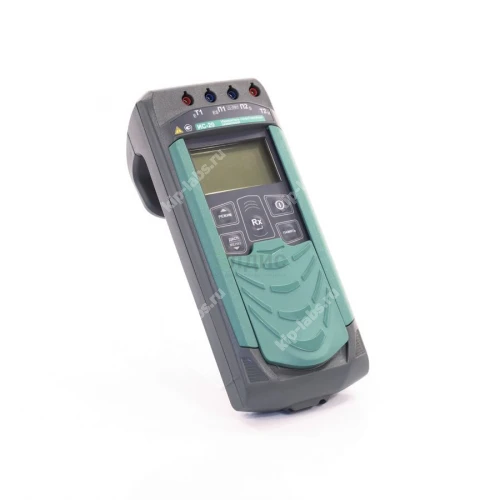

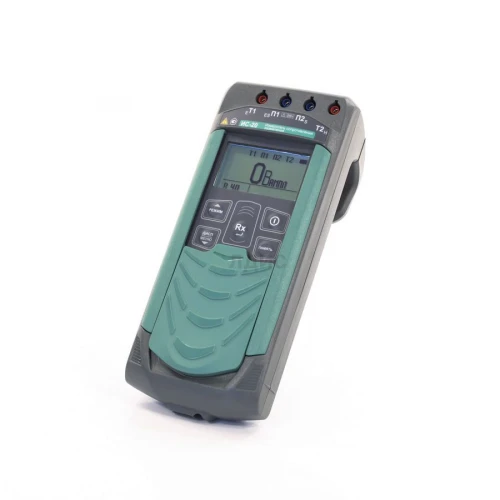

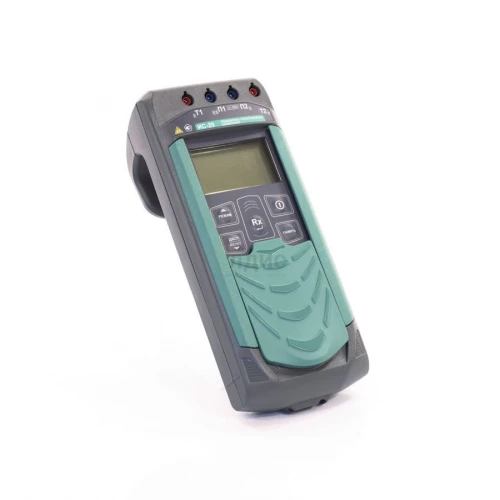

Измеритель сопротивления заземления Радио-Сервис ИС-20

Кратко о модели: Измеритель сопротивления заземления Радио-Сервис ИС-20

ИС-20 представляет собой прибор для измерения сопротивления заземления и проверки непрерывности токовых проводников в трёх режимах, при этом он вычисляет удельное сопротивление грунта и учитывает внешние помехи; модель выпускает производитель Радио-Сервис.

Прибор рассчитан на работу в двух-, трёх- и четырёхпроводных схемах измерения; рабочий диапазон составляет 1 мОм – 10 кОм, а погрешность не превышает ± 3% при помеховом напряжении до 24 В. Также устройство может использоваться как вольтметр для оценки амплитудного значения синусоидального напряжения AC на частоте 50 Гц.

ИС-20 автоматически выбирает подходящий диапазон и единицы вывода, начиная с максимального и поэтапно снижая его до получения корректного результата, что позволяет упростить работу оператора; к тому же прибор сохраняет результат последнего теста и отображает его на дисплее сразу после включения.

Питание обеспечивает никель-металгидридная аккумуляторная батарея 6 В, ёмкость 2 А·ч, при этом зарядка осуществляется от бытовой сети и доступ к источнику выполнен без нарушения пломб. АКБ можно заменить на пять элементов типа AA по 1,2 В; зарядное устройство предотвращает перезаряд и индицирует уровень заряда, одного полного заряда хватает на 3,5 часов работы, а при отсутствии активности свыше 150 секунд прибор переходит в энергосберегающий режим.

Ключевые особенности

• Индикация батареи.

• Помехоустойчивость.

• Автоматическое отключение при неактивности.

• Внутренняя память.

• Отправка результатов измерений на компьютер через Bluetooth.


Где применяется

ИС-20 используют при выполнении профессиональных работ по контролю заземляющих устройств и проверке целостности контуров заземления в полевой и стационарной эксплуатации; за счёт этого прибор удобен для обслуживания электроустановок и технического контроля в энергосетях. Также устройство применяют при наладке и диагностике электрооборудования, при этом для передачи данных на ПК возможна интеграция по Bluetooth или через совместимые адаптеры - такая дискретность интерфейсов бывает уместна при системном архивировании результатов.

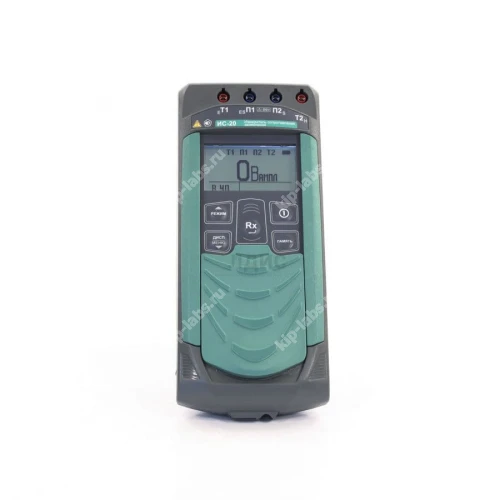

Индикация и расположение разъемов ИС-20:

На жидкокристаллический дисплей измерителя сопротивления выводятся: измеряемая величина, её значение, режим работы, форма сигнала, используемые гнёзда и прочая информация. Встроенная память вмещает 10 000 значений, которые можно передать через внешний адаптер Bluetooth и приложение RS-terminal на компьютер. Содержимое ячеек памяти можно вывести на дисплей.

Управление осуществляется пятью кнопками, часть из которых выполняют по две функции: короткое и продолжительное нажатие. Оболочка ИС-20 соответствует стандарту IP54: частицы пыли диаметром до 1 мм проникают внутрь прибора, но не влияют на его работу, капли влаги внутрь корпуса не попадают.

1, 4 – гнезда Т1 и Т2 для подключения токовых измерительных кабелей;
2, 3 – гнезда П1 и П2 для подключения потенциальных измерительных кабелей, также в приборе ИС-20/1 для подключения передающих клещей.
5 – Жидкокристаллический индикатор;
6 – кнопка предназначена для включения и выключения прибора;
7 – кнопка кнопка вызова функции работы с памятью;
8 – кнопка начало или прекращение измерений. В режиме меню кнопка выполняет функцию подтверждения выбранного действия;
9 – кнопка предназначена для переключения вида и объема отображаемой информации.
10 – кнопка предназначена для переключения режимов измерения: двух-, трёх- и четырёхпроводного метода измерения, удельного сопротивления грунта;
11 – разъем в приборе ИС-20/1 предназначен для подключения токоизмерительных клещей.

Технические характеристики измерителя сопротивления ИС-20:

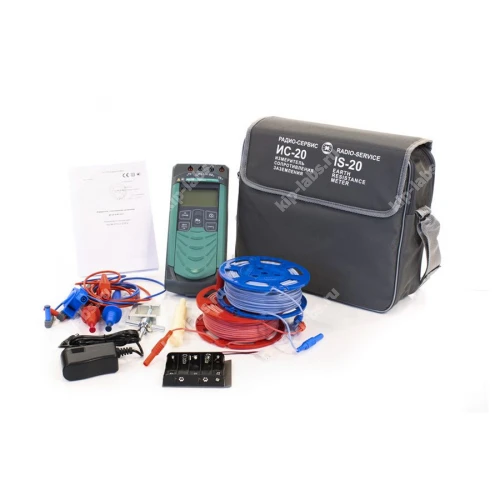

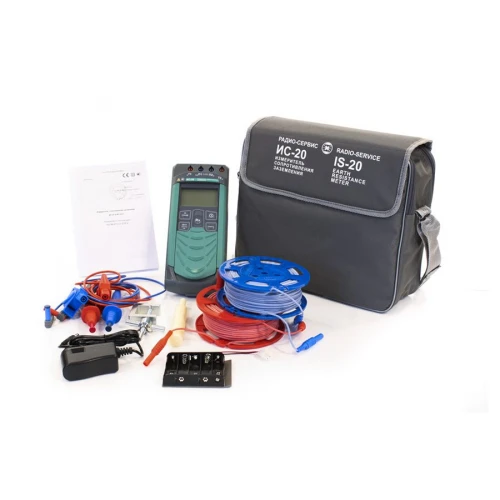

Комплект поставки измерителя сопротивления ИС-20:
