- Производитель: Sonel S.A.
- Код товара: 14702
- Доступность: В наличии (Срок отгрузки: 5-10 дней)
-
Оптовая цена:
466 284₽
-
Розничная цена:
475 800₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: WMRUMRU200GPS
Руководство по эксплуатации измерителей параметров заземляющих устройств MRU-200 и MRU-200 GPS.pdf
Методика поверки для измерителей параметров ЗУ MRU-20, MRU-105, MRU-120, MRU-200.pdf

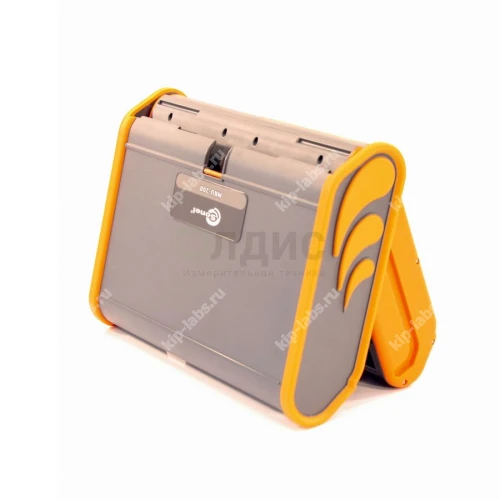

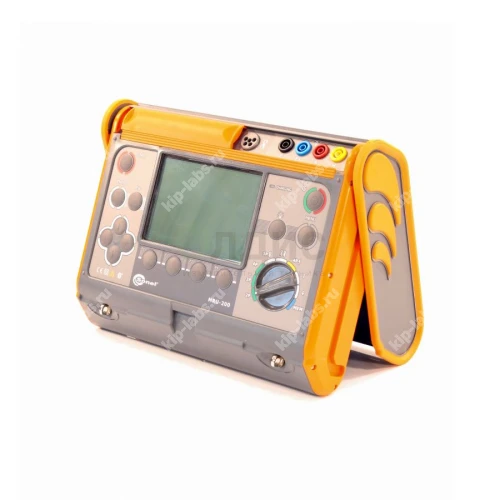

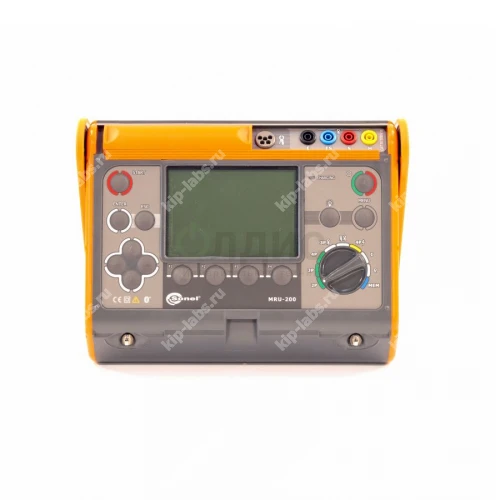

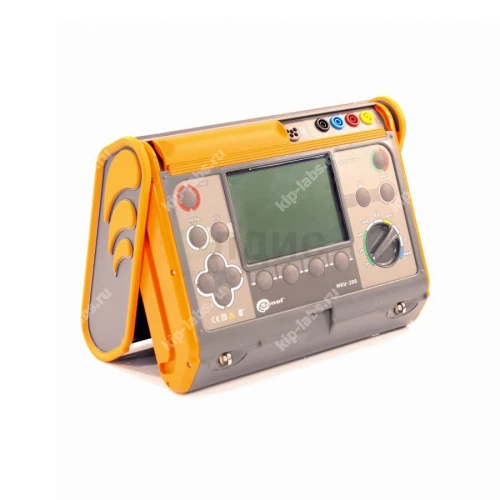

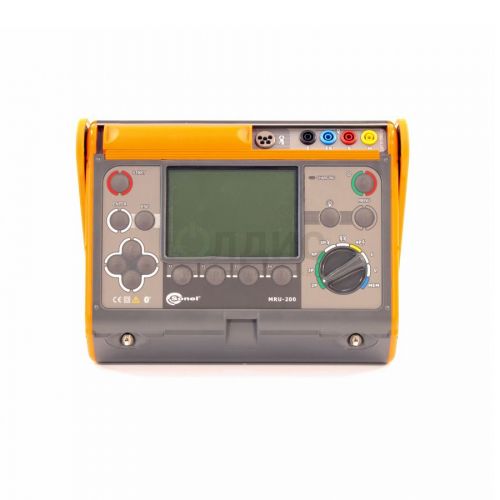

Назначение и принцип: Измеритель параметров заземляющих устройств MRU-200 GPS
MRU-200 GPS представляет собой прибор для оценки параметров заземления и молниезащиты, способный выполнять замеры без разрыва электрической цепи, при этом встроенный GPS-модуль фиксирует координаты места проведения измерений. Данные, накопленные в памяти прибора, передаются на персональный компьютер через USB-интерфейс, и устройство разработано компанией Sonel S.A..
Модель Sonel MRU-200 GPS служит для точного определения импеданса в трёх- и четырёхполюсных схемах; она совместима как со штатными, так и с внешними электродами, а также допускает бесконтактные способы измерений. Для диагностики молниезащитных систем используется импульсный метод, причём имеется возможность выбора формы сигнала и длительности импульса; прибор относится к сегменту измерители сопротивления заземления.
Функциональные опции
В обновлённой версии MRU-200 добавлена опция измерения сопротивления заземления опор воздушных линий электропередачи, при этом алгоритмы учитывают ряд рабочий условий, которые влияют на итоговые значения показателей.
Прибор измеряет сопротивление:
- Заземляющих контуров по 3-х / 4-полюсной схемах.
- Заземления без разрыва цепи.
- Молниезащиты импульсным методом.
- Устройств заземления опор воздушных линий электропередачи (нужен адаптер ERP-1).
- Почвы (удельное) методом Веннера.
- Контактов защитных и заземляющих проводников.
Помимо этого аппарат регистрирует ток утечки и контролирует напряжение помех до 100 В, причём для повышения точности результаты автоматически корректируются с учётом сопротивления измерительных зондов. При эксплуатации уместна дискретность сохранения результатов измерений, что упрощает последующую группировку данных.
Сферы использования
На практике MRU-200 применяют для углублённой проверки заземляющих систем на промышленных объектах и в бытовых установках; прибор выявляет ключевые характеристики контура, несоответствие которых может представлять угрозу для здоровья или жизни людей. В работе полезно дополнительно фиксировать место измерения - координаты GPS помогают идентифицировать точки испытаний, тем самым облегчая ведение отчетности.
При калибровке и подготовке к измерениям рекомендуется контролировать стабильность показаний и последовательность действий; это нейтральная рекомендация по обеспечению корректности результатов.

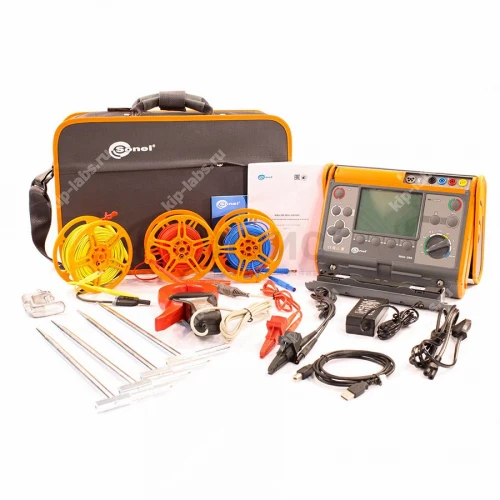

Комплектация MRU-200 GPS:
- Аккумуляторная батарея NiMH SONEL-07 4,8V - 1 шт
- Адаптер OR-1 v.2 - 1 шт
- Адаптер автомобильный (12В) - 1 шт
- Зажим «Крокодил» изолированный красный K02 - 1 шт
- Зажим «Крокодил» изолированный черный K01 - 1шт
- Зажим специальный типа «струбцина» с разъемом «банан» - 1 шт
- Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012 - 1 шт
- Зонд измерительный для забивки в грунт 30 см- 4 шт.
- Кабель последовательного интерфейса USB - 1 шт
- Кабель сетевой - 1 шт
- Клещи измерительные C-3 - 1 шт
- Комплект ремней «Свободные руки» - 1 шт
- Провод измерительный 1,2 м с разъемами «банан» красный - 1 шт
- Провод измерительный 2,2 м с разъемами «банан» черный - 1 шт
- Провод измерительный 25 м на катушке с разъёмами «банан» голубой- 1 шт
- Провод измерительный 25 м на катушке с разъемами «банан» красный - 1 шт
- Провод измерительный 50 м на катушке с разъемами «банан» желтый - 1 шт
- Футляр L2 -1 шт.
Дополнительная комплектация MRU-200 GPS:
- Отсек для батареек LR14 - для MRU-120/200, MPI-52X/530;
- Комплект измерительных проводов 2 м с разъемами «банан» - совместно с клещей N-1 для MRU120/200/GPS, ТЕ-30;
- Клещи гибкие F-3 - для MRU-200 GPS, PQM-7XX, MPI-530 и MPU-1;
- Клещи гибкие F-2 - для MRU-200 GPS, PQM-7XX, MPI-530 и MPU-1;
- Клещи гибкие F-1 - для MRU-200 GPS, PQM-7XX, MPI-530 и MPU-1;
- Адаптер для измерения сопротивления заземления опор линий электропередачи ERP-1 - для MRU-120/200/200-GPS;
- Клещи передающие N-1 - для LKZ-720, MRU-120, MRU-200 GPS;
- Футляр для двух зондов 80 см - для ТЕ-30, LKZ-700/720, MRU-XXX, MPI-52X и MPI-530;
- Зонд измерительный для забивки в грунт 80 см - для ТЕ-30, MRU-XXX, MPI-52X/530, LKZ-700/720;
- Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0» - программа ЭВМ.
Технические характеристики измерителя MRU-200 GPS:
| Диапазон | Разрешение | Погрешность | |
|---|---|---|---|
| Измерение напряжения помех UN (RMS) | |||
| 0...100 В | 1 В | ± (2% и. в. + 3 е. м. р.) | |
| частота fN 15…450 Гц частота измерения – минимум два измерения/с | |||
| Измерение частоты помех fN | |||
| 15...450 Гц | 1 Гц | ± (1% и. в. + 2 е. м. р.) | |
| измерения для напряжения помех >1В (при напряжении помех <1В на дисплее высветится: f="---) | |||
| Измерение сопротивления проводников и выравнивания потенциалов (2p) | |||
| Диапазон измерения согласно IEC 61557-"4: 0,045 Ом...19,9 кОм | |||
| 0,000...3,999 Ом | 0,001 Ом | ± (2% и. в. + 4 е. м. р.) | |
| 4,00...39,99 Ом | 0,01 Ом | ± (2% и. в. + 2 е. м. р.) | |
| 40...399,9 Ом | 0,1 Ом | ||
| 400...3999 Ом | 1 Ом | ||
| 4,00...19,99 кОм | 0,01 кОм | ± (5% и. в. + 2 е. м. р.) | |
| Измерение сопротивления проводников и выравнивания потенциалов (3p, 4p) | |||
| Диапазон измерения согласно IEC 61557-5: 0,100 Ом...19,9 кОм | |||
| 0,000...3,999 Ом | 0,001 Ом | ± (2% и. в. + 4 е. м. р.) | |
| 4,00...39,99 Ом | 0,01 Ом | ± (2% и. в. + 2 е. м. р.) | |
| 40...399,9 Ом | 0,1 Ом | ||
| 400...3999 Ом | 1 Ом | ||
| 4,00...19,99 кОм | 0,01 кОм | ± (5% и. в. + 2 е. м. р.) | |
| Измерение сопротивления сложных заземляющих устройств с использованием клещей (3p + клещи) | |||
| Диапазон измерения согласно IEC 61557-5: 0,120 Ом...1,99 кОм | |||
| 0,000...3,999 Ом | 0,001 Ом | ± (8% и. в. + 4 е. м. р.) | |
| 4,00...39,99 Ом | 0,01 Ом | ± (8% и. в. + 3 е. м. р.) | |
| 40,0...399,9 Ом | 0,1 Ом | ||
| 400...1999 Ом | 1 Ом | ||
| Измерение сопротивления заземляющих устройств методом двух клещей | |||
| 0,00...19,99 Ом | 0,01 Ом | ± (10% и. в. + 3 е. м. р.) | |
| 20,0...149,9 Ом | 1 Ом | ± (20% и. в. + 3 е. м. р.) | |
| Измерение удельного сопротивления грунта | |||
| Измерение согласно методу Веннера, =" 2 LRE | |||
| 0,00...9,99 Ом "x м | 0,01 Ом x м | Зависит от основной погрешности RE при измерении методом 4p но не менее ±1 е.м.р. | |
| 100...999 Ом x м | 1 Ом x м | ||
| 1,00...9,99 кОм x м | 0,01 кОм x м | ||
| 10,0...99,9 кОм x м | 0,1 кОм x м | ||
| 100...999 кОм x м | 1 кОм x м | ||
| расстояние между измерительными зондами (L): 1...50м | |||
| Измерение сопротивления заземляющих устройств и молниезащит импульсным методом | |||
| 0,0...99,9 Ом | 0,1 Ом | ±(2,5% и. в. + 3 е. м. р.) | |
| 100...199 Ом | 1 Ом | ||
| форма сигнала: 8/10 с или 10/350 с амплитуда тока измерительного импульса приблизительно 1A пиковые значения напряжения приблизительно 1500В | |||
| Дополнительные технические характеристики измерителя MRU-200-GPS | |||
| Класс изоляции | двойная, согласно EN 61010-1 и IEC 61557 | ||
| Категория безопасности | III 600В согласно EN 61010-1 | ||
| Степень защиты корпуса PN-EN 60529 | IP54 | ||
| Максимальное напряжение шума (сумма переменного и постоянного тока), при котором ещё могут проводиться измерения | 24 В | ||
| Максимальное значение тока шума, при котором измерение может быть произведено (с использованием клещей) | 3A RMS | ||
| Частота измерительного тока | 125 Гц для сетей 16 2/3 Гц, 50 Гц и 400 Гц 150 Гц для сетей 60 Гц | ||
| Измерительное напряжение и ток для 2p | U<24В RMS, I 200мA для R 2 Ом | ||
| Измерительное напряжение для 3p, 4p | 25 или 50 В | ||
| Измерительный ток 3p, 4p | >200 мA | ||
| Максимальное сопротивление измерительных зондов | 20 кОм | ||
| Индикация тока помех (клещи) | 0,5 мA | ||
| Питание измерителя | пакет аккумуляторов SONEL NiMH 4,8В 4,2Aч | ||
| Количество измерений сопротивления R 2p | >1500 (1 Ом, 2 измерения/мин.) | ||
| Количество измерений RE | >1200 (RE=10 Ом, RH="RS=100 Ом, 2 измерения/мин.) | ||
| Длительность измерения сопротивления для метода 2p | <6 секунд | ||
| Длительность измерения для остальных методов | <8 секунд | ||
| Габаритные размеры | 288 x 223 x 75 мм | ||
| Масса измерителя | приблизительно 2 кг | ||
| Рабочая температура | -10..+50°C | ||
| Температура зарядки аккумуляторов | +10..+35°C | ||
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 41925-09 |
| Производитель | SonelS.A. |
| Страна производитель | Польша |
| Гарантия (мес.) | 36 |
