Описание измерителя сопротивления заземления ИС-05:
ИС-05 – облегчённая модель устройства для измерения сопротивления компонентов заземляющих контуров и металлосоединений. Прибор работает с элементами заземления по трёх- и двухконтурному методах. Выводит информацию на контрастный дисплей с подсветкой.
Измеритель сопротивления заземления ИС-05 служит для оценки качества работы и целостности элементов заземляющих контуров. Измерит амплитудное значение напряжения (максимум 300 В) AC. Устройство работает в диапазоне 10-3 – 103 Ом, причём единицы измерения переключает автоматически, исходя из полученного значения. ИС-05 автоматически запоминает результат последнего измерения и выводит его на дисплей при включении.
Электроника прибора защищена от появления напряжения при проведении измерений. Предусмотрена калибровка оператором для исключения влияния измерительных проводников с целью повышения точности результата. Программное обеспечение обладает средним уровнем защиты от перепрограммирования.
Отличительные особенности:
- Автоопределение диапазона измерения.
- Ударопрочный корпус с защитой IP54.
- Индикатор состояния батареи.
- Помехоустойчивая схема.
- Сохранение последнего измерения.
- Защищённое от изменений программное обеспечение.
Сферы применения:
Измеритель заземления ИС-05 нашёл применение в быту, среди электромонтажников и электриков. Он поможет выявить неисправности или оценить качество работы заземления, которое предотвратит поражение пользователя электричеством.
Технические характеристики измерителя сопротивления заземления ИС-05:
| Диапазоны измерения сопротивления | Допускаемое значение сопротивления в цепях подключения, не более | Пределы допускаемой основной абсолютной погрешности измерений сопротивления | |
|---|---|---|---|
| токовых Т1 - Т2 | потенциальных Т1 - П | ||
| от 0,01 до 9,99 Ом | 1 кОм | 40 кОм | ± (0,03∙R+3 е.м.р.) |
| от 0,1 до 99,9 Ом | 10 кОм | ||
| от 1 до 999 Ом | 40 кОм | ||
| от 1,00 до 9,99 кОм | |||
| Параметр | Значение | ||
| Максимальное допустимое амплитудное значение напряжение помехи при измерении электрического сопротивления | 24 В | ||
| Измерение амплитудного значения напряжения переменного тока | |||
| Диапазон измерений амплитудного значения напряжения переменного тока, В | от 1 до 300 | ||
| Пределы допускаемой основной абсолютной погрешности измерений амплитудного значения напряжения переменного тока, В | ± (0,05∙U+3 е.м.р.) | ||
| Частота напряжения переменного тока, Гц | от 45 до 400 | ||
| Дополнительные погрешности | |||
| Пределы допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающего воздуха в рабочем диапазоне и изменением относительной влажности воздуха в рабочем диапазоне составляют ±1 % от измеряемой величины | |||
| Общие характеристики | |||
| Напряжение постоянного тока, В | от 5,2 до 8 | ||
| Мощность потребления, Вт, не более | 5 | ||
| Память | последнее измерение | ||
| Связь с компьютером | нет | ||
| Тип корпуса | IP 54 | ||
| Тип дисплея | ЖК | ||
| Питание | 5 батарей типа АА | ||
| Рабочая температура, ºС | от -10 до +55 | ||
| Габаритные размеры, мм, не более | 250х110х90 | ||
| Вес, кг, не более | 0,8 | ||

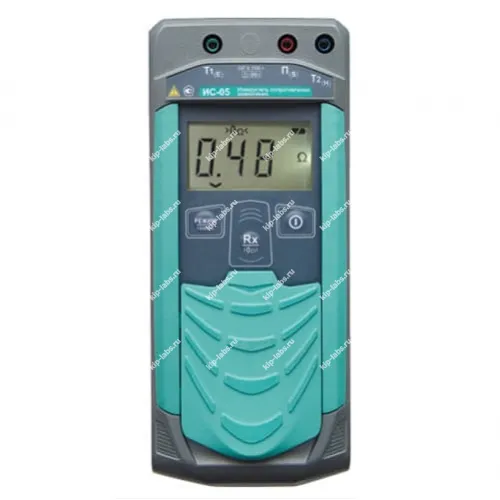

Внешний вид и основные элементы ИС-05:
ИС-05 питается от пяти сменных алкалиновых батареек типоразмера AAA номиналом 1,2 В. Индикатор в углу дисплея отображает уровень их заряда. При падении напряжения ниже 5 В прибор отключается.
Оболочка с защитой IP54 пропускает мельчайшие частицы пыли, которые не влияют на работоспособность измерителя. Корпус защищает электронику от брызг, летящих с любой стороны. Защита от неправильного подключения предотвратит выход устройства из строя. Прорезиненное покрытие смягчает удары при падении, улучшает хват мокрыми или потными руками.
Индикация и расположение разъемовИС-05:
Измеритель заземления визуализирует результат тестирования на четырёхразрядный жидкокристаллический дисплей. Информация остаётся различимой при взгляде под острым углом с любой стороны и в тёмных помещениях благодаря подсветке, которая автоматически отключается спустя 2 минуты неактивности. Подача питания прекращается через 3 минуты после последнего нажатия на кнопку.
- гнездо Т1(Е) для подключения к заземляющему устройству;
- гнездо П(S) для подключения потенциального вспомогательного штыря;
- гнезда Т2(Н) для подключения токового вспомогательного штыря;
- индикатор;
- кнопка включения и выключения прибора;
- кнопка – начало или отмена измерений. При удержании более 2 секунд – коррекция сопротивления измерительных кабелей;
- кнопка - выбор двух- или трёхпроводного метода измерения. При удержании более 2 секунд - вывод на индикатор последнего результата измерения
Комплект поставки ИС-05:
| № | Наименование | Количество |
|---|---|---|
| 1 | Измеритель сопротивления заземления ИС-05 | 1 |
| 2 | Батарейный отсек | 1 |
| 3 | Алкалиновые элементы питания 1,5 В АА (LR6) | 5 |
| 4 | Кабель соединительный, зеленый, длина 1,5 м | 1 |
| 5 | Зажим типа «крокодил» | 1 |
| 6 | Кабель на катушке, красный, длина 20 м | 1 |
| 7 | Кабель на катушке, синий, длина 20 м | 1 |
| 8 | Сумка для переноски прибора | 1 |
| 9 | Руководство по эксплуатации | 1 |
| 10 | Упаковка транспортная | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Классзащиты | IP54 |
| Номер в госреестре СИ | 77288-20 |
| Производитель | Радио-Сервис |
| Страна производитель | Россия |
