Измеритель сопротивления ИС-20/1 с клещами (80 мм)

Назначение и принцип: Измеритель сопротивления ИС-20/1 с клещами (80 мм)

ИС-20/1 предназначен для определения сопротивления заземления и проверки непрерывности токопроводящих элементов в трёх режимах измерений, при этом прибор одновременно вычисляет удельное сопротивление грунта и учитывает внешние помехи. Производителем изделия является Радио-Сервис, а прибор относится к группе измерители сопротивления заземления.

Устройство позиционируется как профессиональный прибор, поддерживающий двух-, трёх- и четырёхпроводные методы измерения. Рабочий диапазон прибора составляет 1 мОм – 10 кОм, погрешность не превышает ± 3% при помеховом напряжении до 24 В; кроме того, ИС-20/1 может функционировать как вольтметр для измерения амплитуды синусоидального напряжения AC на частоте 50 Гц.

При выполнении измерений прибор автоматически выбирает диапазон и единицы отображения: стартует с максимально возможного и поэтапно понижает чувствительность до получения корректного результата, что позволяет избежать неверного определения величины. Например, при первом замере он сначала проверяет десятки кОм, затем переходит к единицам кОм; результат последнего теста сохраняется и отображается на дисплее после включения.

Питание обеспечивает никель-металгидридная аккумуляторная батарея номиналом 6 В и ёмкостью 2 Ач; заряд производится от бытовой сети, при этом доступ к источнику питания организован без нарушения пломб. АКБ допускается заменить пятью элементами AA по 1,2 В; зарядное устройство защищает от перезаряда и отображает уровень заряда. Одного полного заряда хватает примерно на 3,5 часов работы, а при отсутствии активности более 150 секунд прибор автоматически переходит в энергосберегающий режим.

Функциональные опции

• Индикатор состояния батареи.
• Устойчивость к помехам при измерениях.
• Автоматическое отключение при бездействии.
• Встроенная память для результатов.
• Передача результатов измерений на компьютер по Bluetooth.

Сферы использования

На практике прибор применяют для контроля систем заземления, проверки непрерывности цепей и оценки удельного сопротивления грунта в полевых и сервисных условиях, что позволяет квалифицированно проводить диагностику электроустановок. При эксплуатации устройство удобно использовать при проверках оборудования энергоснабжения, а также при монтажных и ремонтных работах, где требуется оперативная передача данных на ПК.

В работе с прибором уместна дискретность показаний и возможность беспроводной передачи данных при необходимости. При калибровке и поверке рекомендуется следовать регламенту производителя.

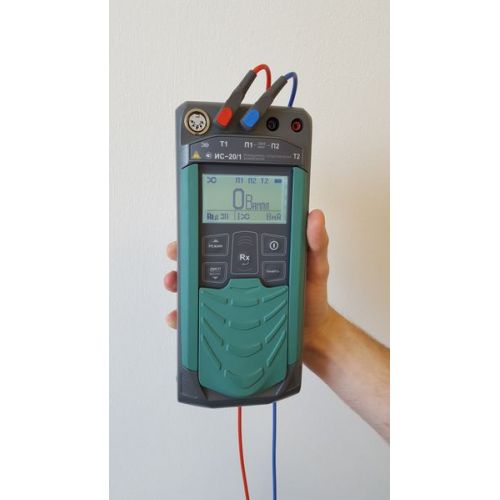

На жидкокристаллический дисплей измерителя сопротивления выводятся: измеряемая величина, её значение, режим работы, форма сигнала, используемые гнёзда и прочая информация. Встроенная память вмещает 10 000 значений, которые можно передать через внешний адаптер Bluetooth и приложение RS-terminal на компьютер. Содержимое ячеек памяти можно вывести на дисплей.

Управление осуществляется пятью кнопками, часть из которых выполняют по две функции: короткое и продолжительное нажатие. Оболочка ИС-20/1 соответствует стандарту IP54: частицы пыли диаметром до 1 мм проникают внутрь прибора, но не влияют на его работу, капли влаги внутрь корпуса не попадают.

1. 1, 4 – гнезда Т1 и Т2 для подключения токовых измерительных кабелей;
2. 2, 3 – гнезда П1 и П2 для подключения потенциальных измерительных кабелей, также в приборе ИС-20/1 для подключения передающих клещей.
3. 5 – Жидкокристаллический индикатор;
4. 6 – кнопка предназначена для включения и выключения прибора;
5. 7 – кнопка кнопка вызова функции работы с памятью;
6. 8 – кнопка начало или прекращение измерений. В режиме меню кнопка выполняет функцию подтверждения выбранного действия;
7. 9 – кнопка предназначена для переключения вида и объема отображаемой информации.
8. 10 – кнопка предназначена для переключения режимов измерения: двух-, трёх- и четырёхпроводного метода измерения, удельного сопротивления грунта;

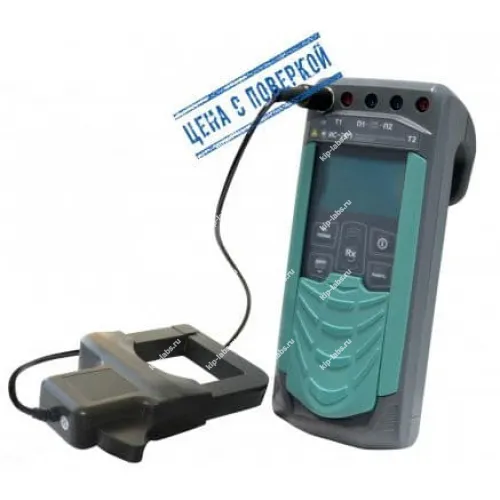

9. 11 – разъем в приборе ИС-20/1 предназначен для подключения токоизмерительных клещей.

Технические характеристики измерителя сопротивления ИС-20/1 с клещами (80 мм):

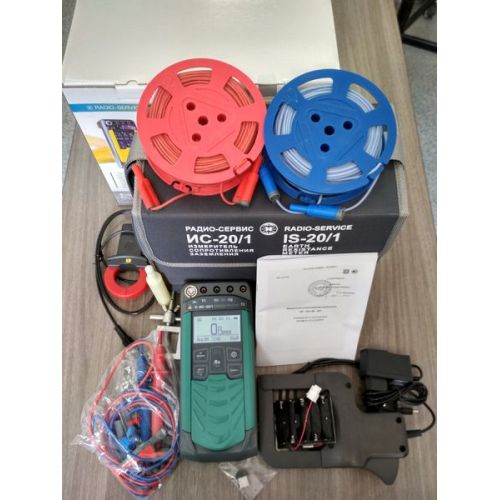

Комплект поставки измерителя сопротивления ИС-20/1 с клещами (80 мм):
