DET4TD2 - измеритель сопротивления заземления и удельного сопротивления грунта

Описание модели: DET4TD2 - измеритель сопротивления заземления и удельного сопротивления грунта

DET4TD2 предназначен для выполнения замеров сопротивления заземления и удельного сопротивления грунта, при этом прибор выпускается компанией Megger.

Модель рассчитана на полевые условия эксплуатации и предназначена для контроля систем заземления, что относит её к классу измерители сопротивления заземления.

Операции поверки и калибровки выполняются по стандартным процедурам, принятым для приборов этого класса. Это упрощает плановое обслуживание и ввод аппарата в эксплуатацию.

При необходимости прибор может подключаться к внешним системам учёта, тем самым снижая трудозатраты на последующую обработку результатов измерений.

Преимущества

• Измеряет сопротивление заземления и удельное сопротивление грунта в одной приборной комплектации.
• Спроектирован для работы в полевых условиях и эксплуатации на объектах энергетики и строительства.
• Упрощённый порядок проведения измерений и интерпретации результатов.
• Возможность автономной работы от внешнего источника питания и продуманная эргономика для полевых замеров.
• Изготовитель с профильной репутацией в области электроизмерительной техники - Megger.

Область применения

• Контроль и приёмка защитных заземляющих устройств на промышленных и энергетических объектах.
• Проверка сопротивления заземления на строительных площадках и при монтаже электроустановок.
• Оценка удельного сопротивления грунта при проектировании заземляющих систем.
• Периодические измерения в рамках эксплуатации и техобслуживания электрооборудования.

Конструкция и комплект поставки DET4TD2:

Megger представляет новое поколение приборов семейства DET4TD, причём в комплекте поставки пользователю передаётся сам прибор, тестовые провода, штыри, батареи питания и заводской сертификат калибровки; это позволяет начать работу сразу после распаковки, при этом прибор упакован в прочный пластиковый кейс для переноски.

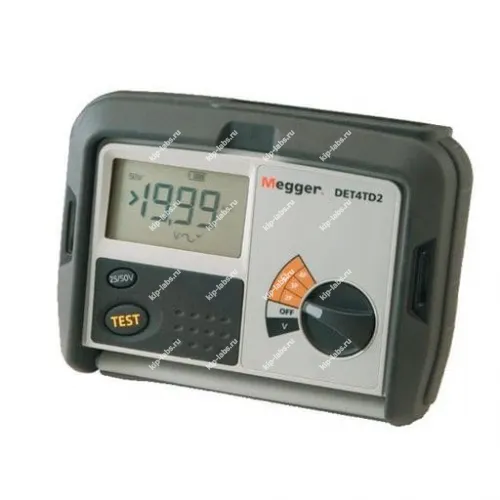

Устройство оснащено поворотным переключателем для выбора режима измерения - доступны режимы для измерения проводимости, сопротивления устройства заземления, коэффициента связи заземлителей и сопротивления грунта. Большой читаемый дисплей и крупная отдельная кнопка TEST упрощают работу в условиях слабого освещения и позволяют управлять прибором в защитных перчатках.

Прибор DET4TD2 постоянно автоматически контролирует наличие и качество контакта между токовыми и потенциальными электродами, отображая состояние на экране, при этом в устройстве установлен чувствительный встроенный вольтметр, что даёт возможность измерять потенциал на сторонних проводящих частях (СПЧ) заземляемого оборудования и потенциал между любыми точками поверхности грунта.

Дискретность и стабильность показаний соответствуют типичным требованиям для приборов данного класса; это нейтральное замечание призвано помочь при оценке соответствия прибора рабочим задачам.

Отличительные особенности измерителя сопротивления заземления и удельного сопротивления грунта DET4TD2:

• Ударопрочный специальный пыле/влагозащищенный корпус IP54;
• Измерение сопротивления заземления, сопротивления грунта, проводимости/сопротивления;
• Выходное напряжение на выбор 25 или 50 В для уменьшения возможных наводок/помех;
• В комплект поставки входят штыри и провода;
• Процесс измерения происходит полностью автоматически при помощи одной кнопки;
• Прибор поставляется в твердом кейсе (чемоданчике);
• Заводской сертификат калибровки прилагается.

Принципы действия измерителя сопротивления заземления и удельного сопротивления грунта DET4TD2:

4-полюсный метод для измерения удельного сопротивления грунта

Применение 4-полюсного метода даёт исходные данные, необходимые для проектирования заземляющих конструкций; при этом на значения удельного сопротивления влияют состав почвы, её температура и влажность, которые варьируются в зависимости от времени года. Регулярная проверка грунта нужна для учета сезонных изменений в расчётных параметрах системы.

Прибор DET4TD оснащён четырьмя измерительными электродами для определения удельного сопротивления почвы; в комплект входят четыре электрода и провода.

3-полюсный метод для измерения сопротивления заземляющих устройств

Классические методы, основанные на падении напряжения, применяют как при монтаже, так и при периодических проверках состояния электродов; при этом низкое удельное сопротивление почв может ускорять коррозионные процессы, что требует регулярной проверки. Новая линейка приборов DET позволяет выполнять такие измерения, и в стандартную комплектацию включены наборы электродов и проводов.

Измерение сопротивления электродов заземления с двумя проводами

Этот метод используют, когда нужно определить сопротивление между проводящей частью (например, металлоконструкцией) и электродом заземления или когда условия на месте не позволяют установить измерительные электроды; испытание проводится тем же источником переменного тока и методом, что и 3-полюсное измерение, поэтому в ряде случаев оно может быть неприемлемым для контроля заземлений перемычкой в соответствии с местными нормативами. Megger реализует выполнение этого испытания без необходимости внешних подключений, в отличие от некоторых альтернативных приборов.
