Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: Sonel S.A.
- Код товара: 14703
- Доступность: В наличии
-
332040₽
- С учетом НДС 332040₽
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: WMRUMRU200

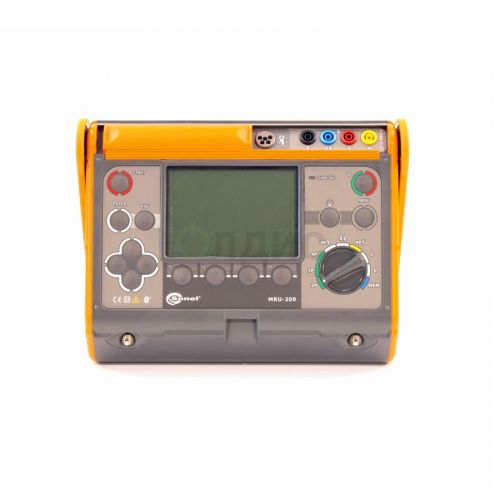

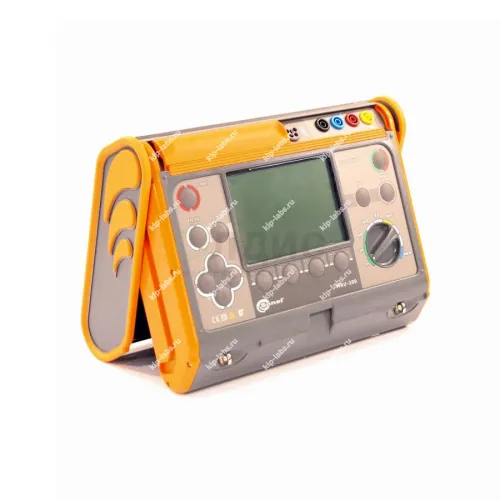

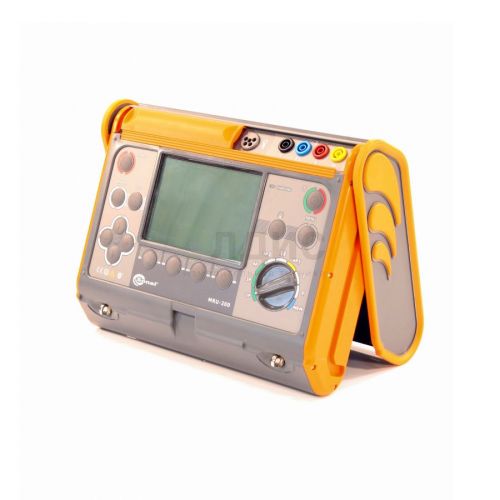

Описание измерителя параметров заземляющих устройств MRU-200:
MRU-200 - многофункциональный измеритель, позволяющий всесторонне охарактеризовать электрическое состояние заземляющих устройств (ЗУ) и молниезащит.
В данном приборе реализованы все существующие методы контроля параметров ЗУ. Впервые для определения характеристик молниезащит (громоотводов) используется импульсный метод измерения динамического сопротивления. Также MRU-200 дает ряд возможностей по проведению измерений бесконтактным методом, что особенно актуально в городских условиях, где отсутствует возможность для использования вспомогательных электродов.
Отличительные особенности:
В обновлённой версии MRU-200 появилась функция измерения сопротивление опор воздушных линий передачи. Для повышения достоверности устройство учитывает ряд условий работы, влияющих на результат.
Прибор измеряет сопротивление:
- Заземляющих контуров по 3-х / 4-полюсной схемах.
- Заземления без разрыва цепи.
- Молниезащиты импульсным методом.
- Устройств заземления опор воздушных линий электропередачи (нужен адаптер ERP-1).
- Почвы (удельное) методом Веннера.
- Контактов защитных и заземляющих проводников.
Устройство дополнительно измеряет ток утечки, напряжение помех до 100 В, автоматически учитывает сопротивление измерительных зондов для повышения точности результатов.
Сфера применения:
Измеритель MRU-200 применяется для тщательной проверки работы заземления промышленных электрических установок, бытовых устройств. Он определит основные характеристики контура, несоответствие которых требованиям несёт угрозу здоровью или жизни людей.
Технические характеристики измерителя MRU-200:
| Диапазон | Разрешение | Погрешность |
|---|---|---|
| Измерение напряжения помех UN (RMS) | ||
| 0...100 В | 1 В | ± (2% и. в. + 3 е. м. р.) |
| частота fN 15…450 Гц частота измерения – минимум два измерения/с | ||
| Измерение частоты помех fN | ||
| 15...450 Гц | 1 Гц | ± (1% и. в. + 2 е. м. р.) |
| измерения для напряжения помех >1В (при напряжении помех <1В на дисплее высветится: f="---) | ||
| Измерение сопротивления проводников и выравнивания потенциалов (2p) | ||
| 0,000...3,999 Ом | 0,001 Ом | ± (2% и. в. + 4 е. м. р.) |
| 4,00...39,99 Ом | 0,01 Ом | ± (2% и. в. + 2 е. м. р.) |
| 40...399,9 Ом | 0,1 Ом | |
| 400...3999 Ом | 1 Ом | |
| 4,00...19,99 кОм | 0,01 кОм | ± (5% и. в. + 2 е. м. р.) |
| Измерение сопротивления проводников и выравнивания потенциалов (3p, 4p) | ||
| 0,000...3,999 Ом | 0,001 Ом | ± (2% и. в. + 4 е. м. р.) |
| 4,0...39,99 Ом | 0,01 Ом | ± (2% и. в. + 2 е. м. р.) |
| 40...399,9 Ом | 0,1 Ом | |
| 400...3999 Ом | 1 Ом | |
| 4,0...19,99 кОм | 0,01 кОм | ± (5% и. в. + 2 е. м. р.) |
| Измерение сопротивления сложных заземляющих устройств с использованием клещей (3P+клещи) | ||
| 0,000...3,999 Ом | 0,001 Ом | ± (8% и. в. + 4 е. м. р.) |
| 4,00...39,99 Ом | 0,01 Ом | ± (8% и. в. + 3 е. м. р.) |
| 40,0...399,9 Ом | 0,1 Ом | |
| 400...1999 Ом | 1 Ом | |
| Измерение сопротивления заземляющих устройств методом двух клещей | ||
| 0,00...19,99 Ом | 0,01 Ом | ± (10% и. в. + 3 е. м. р.) |
| 20,0...149,9 Ом | 1 Ом | ± (20% и. в. + 3 е. м. р.) |
| Измерение удельного сопротивления грунта | ||
| 0,00...9,99 Ом м | 0,01 Ом м | Зависит от основной погрешности RE при измерении методом 4p но не менее ±1 е.м.р. |
| 100...999 Ом м | 1 Ом м | |
| 1,00...9,99 кОм м | 0,01 кОм м | |
| 10,0...99,9 кОм м | 0,1 кОм м | |
| 100...999 кОм м | 1 кОм м | |
| расстояние между измерительными зондами (L): 1...50м | ||
| Измерение сопротивления заземляющих устройств и молниезащит импульсным методом | ||
| 0,0...99,9 Ом | 0,1 Ом | ±(2,5% и. в. + 3 е. м. р.) |
| 100...199 Ом | 1 Ом | |
| форма сигнала: 8/10 с или 10/350 с амплитуда тока измерительного импульса приблизительно 1A пиковые значения напряжения приблизительно 1500В | ||
| Измерение сопротивления измерительных зондов | ||
| 0...999 Ом | 1 Ом | ±5%(RE+RH+RS)+8 е.м.р. |
| 1,00...9,99 кОм | 1 кОм | |
| 10,0...19,9 кОм | 0,1 кОм | |
| Измерение тока утечки (RMS) | ||
| 0...99,9 мA1 | 0,1 мА | ±(8% и.в. + 5 е.м.р.) |
| 100...999 мA1 | 1 мA | ±(8% и.в. + 3 е.м.р.) |
| 1,00...4,99 A1,2 | 0,01 A | ±(5% и.в. + 5 е.м.р.)1 Не используется2 |
| 5,00...9,99 A1,2 | 0,01 A | ±(5% и.в. + 5 е.м.р.) |
| 10,0...99,9 A1,2 | 0,1 A | |
| 100...300 A1,2 | 1 A | |
| 1 - клещи (диаметр 52 мм) – C-"3 2 - гибкие клещи – F-1 частотный диапазон: 45...400 Гц | ||
| Дополнительные технические характеристики измерителя MRU-200 | ||
| Класс изоляции | двойная, согласно EN 61010-1 и IEC 61557 | |
| Категория безопасности | III 600 В согласно EN 61010-1 | |
| Степень защиты корпуса PN-EN 60529 | IP54 | |
| Максимальное напряжение шума (сумма переменного и постоянного тока), при котором ещё могут проводиться измерения | 24 В | |
| Максимальное значение тока шума, при котором измерение может быть произведено (с использованием клещей) | 3 A RMS | |
| Частота измерительного тока | 50 Гц, 60 Гц,125 Гц, 150 Гц и 400 Гц | |
| Измерительное напряжение и ток для 2p | U < 24 В RMS, I 200 мA для R 2 Ом | |
| Измерительное напряжение для 3p, 4p | 25 или 50 В | |
| Измерительный ток 3p, 4p | > 200 мA | |
| Максимальное сопротивление измерительных зондов | 20 кОм | |
| Индикация тока помех (клещи) | 0,5 мA | |
| Питание измерителя | пакет аккумуляторов SONEL NiMH 4,8 В 4,2 Aч | |
| Количество измерений сопротивления R 2p | > 1500 (1 Ом, 2 измерения/мин.) | |
Количество измерений RE | > 1200 (RE="10 Ом, RH=RS=100 Ом, 2 измерения/мин.) | |
| Длительность измерения сопротивления для метода 2p | < 6 секунд | |
| Длительность измерения для остальных методов | < 8 секунд | |
| Габаритные размеры | 288 x 223 x 75 мм | |
| Масса измерителя | приблизительно 2 кг | |
| Рабочая температура | -10 ... +50 °C | |
| Температура зарядки аккумуляторов | +10 ... +35 °C | |
Индикация и управление:
Прибор оснащён жидкокристаллическим сегментным дисплеем с подсветкой, которая облегчит эксплуатацию устройства при плохой освещённости. Она автоматически отключается после 30 либо 60 секунд бездействия. Настраиваемая контрастность сделает показания читаемыми при взгляде под углами даже при ярком свете.
На дисплее отображается индикатор состояния батареи, текущее время, рабочий режим и исследуемые характеристики. Часть параметров можно убрать. Русскоязычное меню упрощает настройку измерителя, обращение с ним.
Результаты исследований сохраняются во встроенную память на 990 результатов: 10 банков по 99 ячеек. Их содержимое можно свободно перемещать для группировки информации и выводить на дисплей. Благодаря USB-разъёму и модулю Bluetooth результаты измерений можно передать на компьютер.

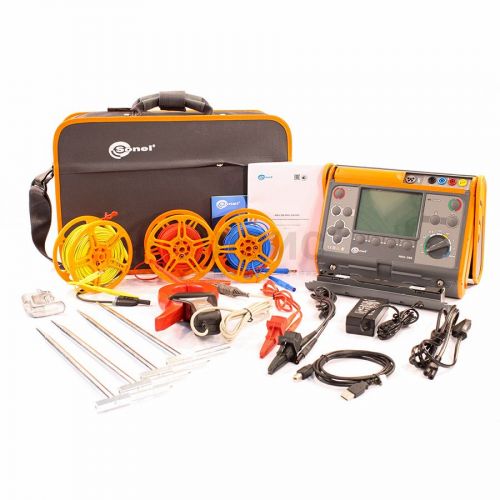

Комплект поставки MRU-200:
- Аккумуляторная батарея NiMH SONEL-07 4,8V
- Адаптер автомобильный (12В)
- Зажим «Крокодил» изолированный красный K02
- Зажим «Крокодил» изолированный черный K01
- Зажим специальный типа «струбцина» с разъемом «банан»
- Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012
- Зонд измерительный для забивки в грунт 30 см
- Кабель последовательного интерфейса USB
- Кабель сетевой
- Клещи измерительные C-3
- Комплект ремней «Свободные руки»
- Провод измерительный 1,2 м с разъемами «банан» красный
- Провод измерительный 2,2 м с разъемами «банан» черный
- Провод измерительный 25 м на катушке с разъёмами «банан» голубой
- Провод измерительный 25 м на катушке с разъемами «банан» красный
- Провод измерительный 50 м на катушке экранированный с разъемами «банан» желтый
- Футляр L2.
Дополнительная комплектация измерителя MRU-200:
- Отсек для батареек LR14 - для MRU-120/200, MPI-52X/530;
- Комплект измерительных проводов 2 м с разъемами «банан» - совместно с клещей N-1 для MRU120/200/GPS, ТЕ-30;
- Клещи гибкие F-3 - для MRU-200, PQM-7XX, MPI-530 и MPU-1;
- Клещи гибкие F-2 - для MRU-200, PQM-7XX, MPI-530 и MPU-1;
- Клещи гибкие F-1 - для MRU-200, PQM-7XX, MPI-530 и MPU-1;
- Адаптер для измерения сопротивления заземления опор линий электропередачи ERP-1 - для MRU-120/200/200-GPS;
- Аккумуляторная батарея NiMH SONEL-07 4,8V - для MRU-120/200, MPI-520/525;
- Клещи передающие N-1 - для LKZ-720, MRU-120, MRU-200;
- Футляр для двух зондов 80 см - для ТЕ-30, LKZ-700/720, MRU-XXX, MPI-52X и MPI-530;
- Зонд измерительный для забивки в грунт 80 см - для ТЕ-30, MRU-XXX, MPI-52X/530, LKZ-700/720;
- Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0» - программа ЭВМ.
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Классзащиты | IP54 |
| Номер в госреестре СИ | 41925-09 |
| Производитель | SonelS.A. |
| Страна производитель | Польша |
