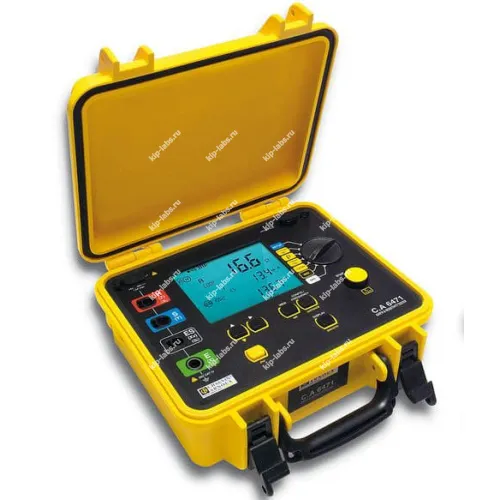

CA6471 - Измеритель сопротивления заземления устройств и удельного сопротивления грунта

Описание модели: CA6471 - Измеритель сопротивления заземления устройств и удельного сопротивления грунта

Прибор от Chauvin Arnoux сочетает в себе несколько функций: контроль сопротивления заземления, проверку связи между заземлителями, определение удельного сопротивления грунта и измерение проводимости/сопротивления. Также устройство позволяет выполнять все виды измерений сопротивления заземления единым прибором, что упрощает набор работ и снижает потребность в дополнительном оборудовании.

Бесконтактный режим измерения избавляет от необходимости в установке электродов-штырей, что сокращает время обследования; при этом прибор применим для растений с грунтами, обладающими большим сопротивлением и обеспечивает улучшенное качество получаемых данных. Кроме того, при составлении протоколов удобно использовать стандартное программное обеспечение для обработки результатов и регистрации замеров.

CA6471 обеспечивает высокую точность и разрешение при выполнении 3-х и 4-х полюсных измерений. Частота тестового сигнала регулируется в диапазоне от 41 до 512 Гц, а спектр измеряемых значений простирается от 0,01 Ом до 100 кОм.

Работа с прибором упрощена за счёт встроенных проверок установки штырей и индикации напряжения помех и наводок, что позволяет избегать неточных показаний из‑за плохих соединений. Кроме того предусмотрена автоматическая диагностика перед началом измерений и уведомление о наличии неисправностей (плохие соединения или электрические помехи), а автоматический расчёт удельного сопротивления грунта сокращает ручные вычисления.

Прибор оснащён перезаряжаемым аккумулятором и выполнен в компактном корпусе: масса изделия составляет 3кг, при этом корпус защищён от ударов, пыли и влаги. Дополнительно в комплекте поставляется герметичная сумка для переноски штырей и проводов, что облегчает транспортировку и хранение аксессуаров.

Кроме того, уместна дискретность показаний при полевых измерениях. При необходимости планирование работ следует согласовывать с возможностями протоколирования и интерфейсами системы.

Преимущества

• Объединение нескольких типов измерений в одном приборе для экономии времени и сокращения числа инструментов.
• Бесконтактный метод измерения снижает трудоёмкость обследований и ускоряет проведение работ.
• Поддержка 3-х и 4-х полюсных измерений с высоким разрешением обеспечивает точные результаты.
• Регулируемая частота тестового сигнала (41–512 Гц) и широкий диапазон измерений (0,01 Ом – 100 кОм) повышают универсальность применения.
• Функции самодиагностики и индикация помех делают работу надёжнее и удобнее.
• Компактность и прочный влагозащищённый корпус упрощают эксплуатацию в полевых условиях.

Область применения

Прибор предназначен для контроля и приёмки заземляющих устройств, оценки удельного сопротивления грунта при проектировании и поверке систем заземления, а также для оперативных проверок в энергетике и на промышленных объектах. Также устройство может использоваться при обслуживании распределительных и силовых установок, что делает его полезным в сервисных и эксплуатационных службах.

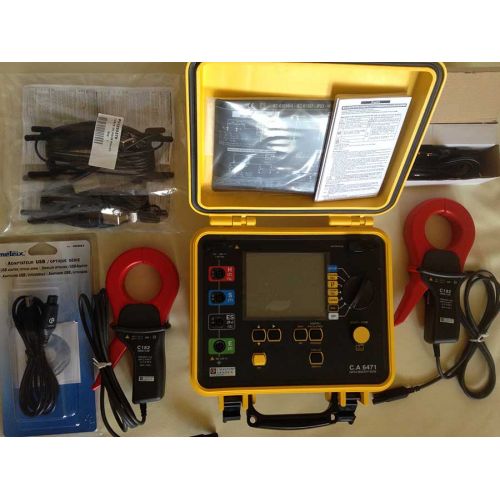

Комплектация измерителя сопротивления заземления Chauvin Arnoux 6471:

• Измеритель сопротивления заземления С.А 6471
• Сумка для прибора
• Клещи С182 Cable Pour pinces 2 метра Adapter USB HX0056-Z
• Сетевой адаптер DC18B 1,95A
• Набор кабелей в сумке (GRE5M+H, BLU10M+H, RED15M+H)
• Штыри 20 см
• Инструкция на русском языке

Технические характеристики измерителя Chauvin Arnoux 6471:
