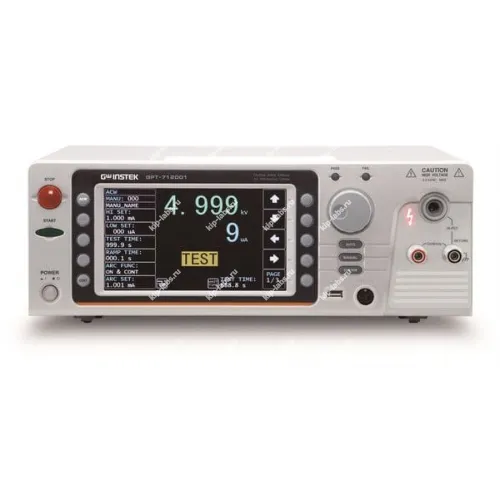

Установка для проверки параметров электрической безопасности GPT-712003

Назначение и принцип: Установка для проверки параметров электрической безопасности GPT-712003

Установка GPT-712003 предназначена для поочередной проверки параметров цепей защитного заземления, измерения сопротивления изоляции и контроля токов утечки; при этом в одном аппарате реализованы как генерация тестовых сигналов, так и регистрация результатов, а производителем выступает GW Instek.

Устройство формирует стандартные режимы испытаний и последовательно фиксирует полученные величины, что упрощает воспроизведение методик. Набор органов управления и интерфейсов облегчает смену процедур и интеграцию с лабораторным оборудованием, включая системы из класса измерители параметров электрических сетей.

Оператор задаёт сценарий и запускает автоматическую серию контролируемых проверок; при калибровке рекомендуется использовать эталоны. Нейтрально, наличие дискретных выходов и опции самокалибровки повышает удобство настройки и верификации, что делает аппарат более гибким в лабораторной практике.

Функциональные опции

• Автоматизированное выполнение последовательных испытаний по заданным методикам, что снижает влияние человеческого фактора;
• Генерация тестовых напряжений и токов с возможностью регулирования амплитуды и частоты;
• Фиксация и сохранение результатов измерений с опцией экспорта данных;
• Наличие интерфейсов для подключения к лабораторным стендам и диагностическим комплексам;
• Защитные механизмы при перегрузках и коротких замыканиях на входах.

Сферы использования

• На практике применяется в лабораториях контроля качества электрооборудования;
• При эксплуатации используется для приемо-сдаточных испытаний электрических изделий;
• В работе служит инструментом для периодической аттестации средств защиты и систем заземления;
• Используется в сервисных центрах для подтверждения соответствия параметров электрической безопасности.

Описание установки для проверки параметров электрической безопасности GPT-712003:

Модели серии GPT-712000 получили встроенную функцию развертки (sweep), которая строит графическую кривую результатов испытания исследуемого устройства (ИУ). При этом ведётся покадровая запись измерений в зависимости от приложенного напряжения или тока и настроек теста (например, начальное значение Uисп, время нарастания, длительность или время спада), что позволяет анализировать поведение параметров в динамике.

После окончания проверки оператор может с помощью курсора на графике определить величины приложенного напряжения/тока в конкретный момент и соответствующие значения измеряемых параметров, тем самым упрощая интерпретацию взаимосвязей (ток/сопротивление) в ходе испытания. Функция также пригодна для локализации критических участков - точек провала или пробоя ИУ. Встроенные средства статистической обработки (Statistics Function) дают возможность оперативно оценить набор результатов для повышения достоверности выводов.

Отдельной особенностью серии является поддержка испытаний емкостной нагрузки до 47 мкФ, что расширяет возможности при проверке ИУ с высокой входной емкостью - например, импульсных источников питания и бытовой техники с фильтрами сглаживания. При этом значение ёмкости в цепи зависит от конструкции конкретного ИУ. На практике многие существующие тестеры электробезопасности имеют предел макс. ёмкости ИУ в диапазоне 5–20 мкФ, поэтому при тестировании устройств с емкостной компонентой в режиме пробоя постоянным напряжением (DCW) необходимо учитывать первоначальный заряд конденсаторов в момент запуска.

Процесс заряда при подаче нарастающего напряжения может занимать дополнительное время, и при ёмкости порядка ~1 мкФ длительность заряда иногда превышает предел таймера установки (999 с). Если заряд не завершён, это влияет на результаты испытаний; исходя из обратной связи от пользователей, разработчики в моделях серии GPT712000 модернизировали выходные каскады и довели предел максимальной ёмкости в ИУ до 47 мкФ.

Отличительные особенности:

• Выходная мощность 200 ВА, вых. усилитель с ШИМ-технологией для повышения энергоэффективности (КПД 90%) и надежности УПУ при тестировании;
• Испытание переменным напряжением до 5 кВ. частота 50/60 Гц;
• Высокое разрешение: 1 мкА - по току, 1 В – по напряжению;
• Режим GC (Iисп100мА): измерение сопротивления цепей безопасности (заземления), контроль целостности защитных проводников (Continuity);
• Установка ВВ напряжения при отключенной нагрузке, регулировка Uисп в ходе теста, МК-процессорное управление, высокая стабильность Uисп;
• Испытания емкостной нагрузки (до 47 мкФ);
• Режимы запуска испытаний: «Ручной»/ «Авто», функция качания Sweep (график/ таблица), статистическая обработка результатов;
• Тест по таймеру (заданное время - «Нарастание»/ «Спад»);
• Световая и звуковая индикация (состояние, результат теста);
• Разъем «I/O» на передней панели для подключения аналоговых цепей удаленного управления (пуск, остановка, результат теста);
• Дублирование функционального выхода на задней панели;
• Испытания с подключением установки к «земле» или изолирования от точки общего потенциала (GND – On/ Off);
• Память: 100 ячеек для записи профилей (10 блоков);
• Графический цветной TFT дисплей (диаг. 18 см).
