СА6116 - Измеритель параметров безопасности и электроустановок

Назначение и принцип: СА6116 - Измеритель параметров безопасности и электроустановок

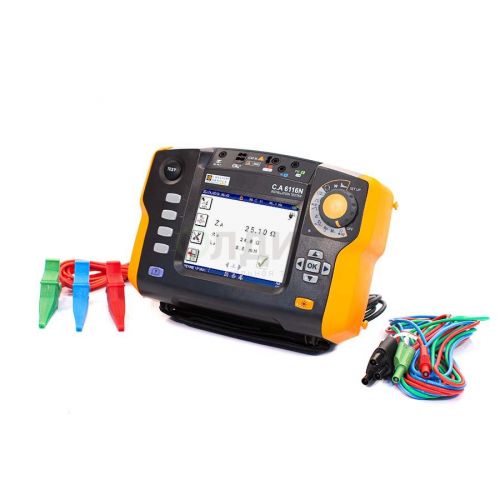

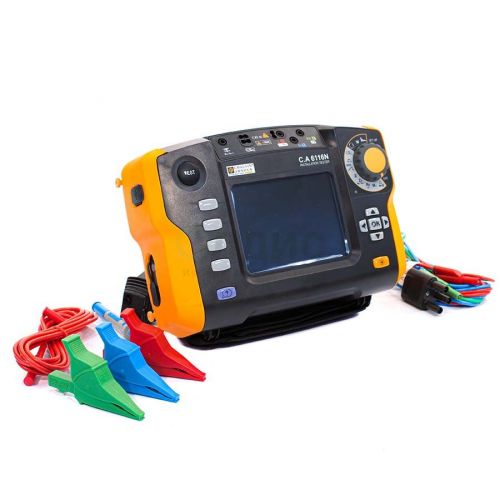

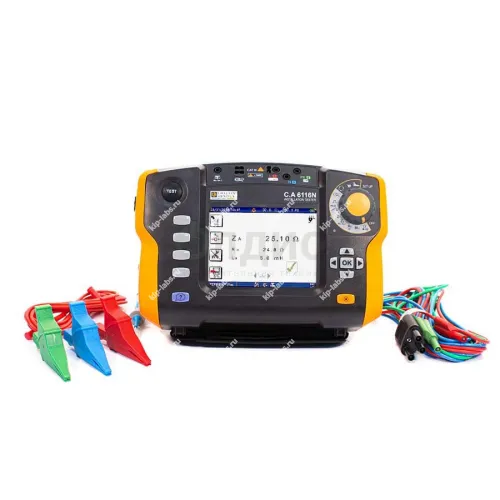

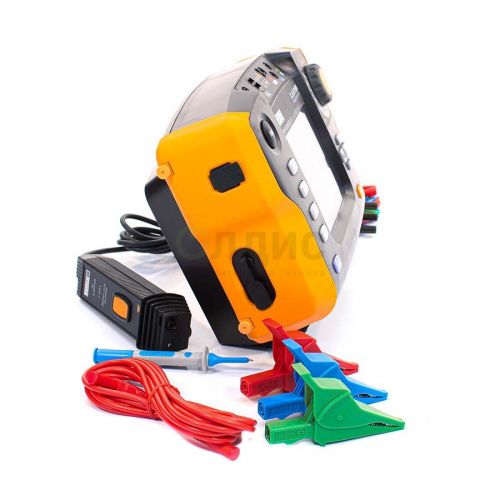

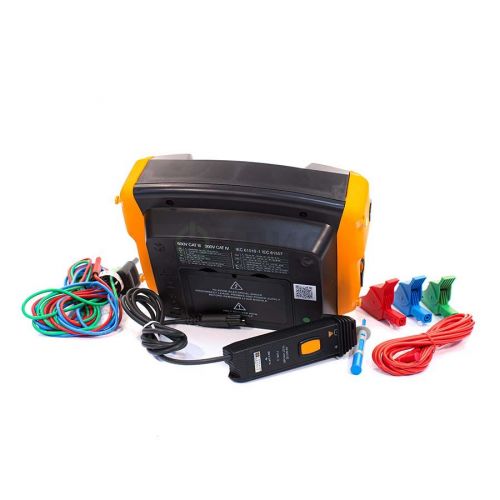

С.А 6116 - компактный цифровой прибор, предназначенный для комплексной проверки параметров разнообразных электрических установок. Устройство разработано производителем Chauvin Arnoux и используется в рамках задач контроля электробезопасности и диагностики сетей.

В работе прибор обеспечивает последовательность измерительных операций: сначала выполняется проверка исходных условий, затем - само измерение, при этом результаты можно фиксировать и анализировать позже в компьютере через интерфейс, подключённый к измерителям параметров электрических сетей. При эксплуатации полезна возможность быстрой подзарядки и хранения данных, что повышает оперативность выполнения выездных замеров.

Функциональные опции

• Фиксация значений напряжения, силы тока и частоты сети;
• Определение полного сопротивления петли заземления;
• Измерения между фазой и землёй, фазой и нулём, а также между фазами с расчётом тока короткого замыкания;
• Оценка сопротивления изоляции;
• Измерение сопротивления контура заземления;
• Проверка корректности работы устройств защитного отключения (УЗО);
• Регистрация различных токов, включая величины утечки;
• Определение порядка чередования фаз;
• Встроенная память рассчитана на сохранение до 800 результатов измерений;
• Крупный ЖК-экран с подсветкой облегчает считывание показаний при любом освещении;
• Перед выполнением измерения прибор автоматически контролирует порядок фаз, наличие напряжения в заземляющем контуре и целостность цепи заземления, при этом при обнаружении несоответствий измерительная процедура блокируется;
• Для каждого контролируемого параметра оператор может задать пороги визуальной и звуковой сигнализации;
• Возможность компенсации сопротивления измерительных проводов полезна при проверке проводимости и измерении петли;
• Питание осуществляется от аккумулятора NiMH с низкими требованиями по обслуживанию; полная зарядка от 0 до 100% занимает 2 часа, что позволяет быстро вернуть прибор в рабочее состояние;
• Автоматическое переключение диапазонов при замерах сопротивления изоляции до 600 МОм;
• Работу ускоряет отсутствие необходимости отключать заземляющий штырь;
• Полная проверка дифавтоматов, включая нестандартные варианты (например, старые модели с током срабатывания 650 мА);
• Возможность задания порога сопротивления для срабатывания звукового сигнала;
• Автоматизированное измерение параметров напряжения, тока и частоты;
• Регистрация тока утечки начиная с 4 мА;
• Измерение переменного тока вплоть до 300 А;
• Поддержка подключения двух типов токовых клещей для проводников различного сечения;
• Встроенный USB-интерфейс обеспечивает передачу данных на ПК и печать сохранённых результатов непосредственно на совместимый принтер.

На практике прибор применяется в последовательности проверок: предварительная диагностика цепи, выбор режима измерения и затем фиксация результатов; при этом возможна оперативная передача данных на компьютер для отчётности. В работе уместна дискретность измерений и сохранение контрольных точек для последующей обработки.

Сферы использования

При эксплуатации С.А 6116 применяют для проведения плановых и внеплановых проверок электробезопасности на объектах гражданского и промышленного назначения, что позволяет выявлять отклонения в параметрах сети и оценивать состояние защитных устройств. На практике прибор используют как при техническом обслуживании, так и при вводе в эксплуатацию электроустановок.

При калибровке и последующей поверке этот измеритель удобен благодаря автоматизированным режимам и поддержке передачи данных, что упрощает формирование протоколов испытаний.

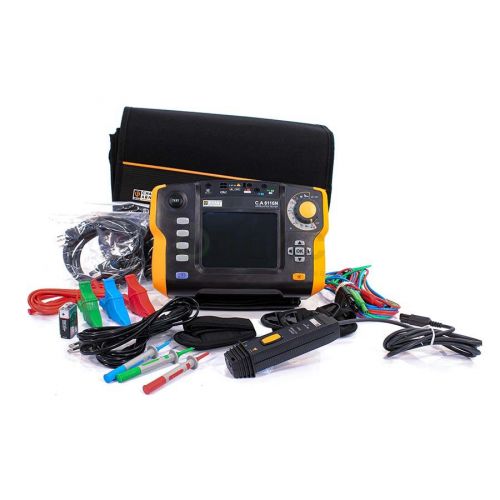

Комплект поставки:

1. Измеритель параметров безопасности и электроустановок C.A 6116;
2. Комплект проводов трех-проводной с крокодилами;
3. Провод для измерения в евророзетке;
4. Кабель USB;
5. Зарядное устройство;
6. Шнур с кнопкой "тест" на щупе;
7. ПО для передачи данных на компьютер.

Технические характеристики C.A 6116:
